2021年10月15日 | ATmega48 通用寄存器
2021-10-15 来源：eefocus
寄存器文件针对AVR增强型RISC指令集做了优化。为了获得需要的性能和灵活性，寄存器文件支持以下的输入/ 输出方案：
·输出一个 8 位操作数，输入一个 8 位结果
·输出两个 8 位操作数，输入一个 8 位结果
·输出两个 8 位操作数，输入一个 16 位结果
·输出一个 16 位操作数，输入一个 16 位结果
Figure 4 为CPU 32 个通用工作寄存器的结构。
（点击图片放大）
Figure 4. AVR CPU 通用工作寄存器
大多数操作寄存器文件的指令都可以直接访问所有的寄存器，而且多数这样的指令的执行时间为单个时钟周期。
如Figure 4 所示，每个寄存器都有一个数据内存地址，将他们直接映射到用户数据空间的头32 个地址。虽然寄存器文件的物理实现不是SRAM，这种内存组织方式在访问寄存器方面具有极大的灵活性，因为X、Y、Z 寄存器可以设置为指向任意寄存器的指针。
寄存器R26..R31 除了用作通用寄存器外，还可以作为数据间接寻址用的地址指针。这三个间接寻址寄存器示于Figure 5。

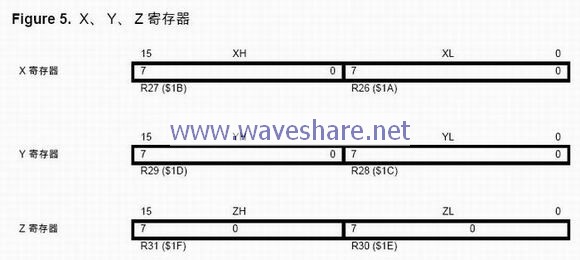

Figure 5. X、Y、Z 寄存器
在不同的寻址模式中，这些地址寄存器可以实现固定偏移量，自动加一和自动减一功能。
具体细节请参见ATMEGA48指令集。
