STM8S 的时钟管理可以通过对 13 个寄存器的设置来实现，它们是
● 内部时钟寄存器 CLK_ICKR
● 外部时钟寄存器 CLK_ECKR
● 主时钟状态寄存器 CLK_CMSR
● 主时钟切换寄存器 CLK_SWR
● 切换控制寄存器 CLK_SWCR
● 时钟分频寄存器 CLK_CKDIVR
● 外设时钟门控寄存器 1CLK_PCKENR1
● 外设时钟门控寄存器 2CLK_PCKENR2
● 时钟安全系统寄存器 CLK_CSSR
● 可配置时钟输出寄存器 CLK_CCOR
● CAN外部时钟控制寄存器 CLK_CANCCR
● HSI 时钟修正寄存器 CLK_HSITRIMR
● SWIM 时钟控制寄存器CLK_SWIMCCR

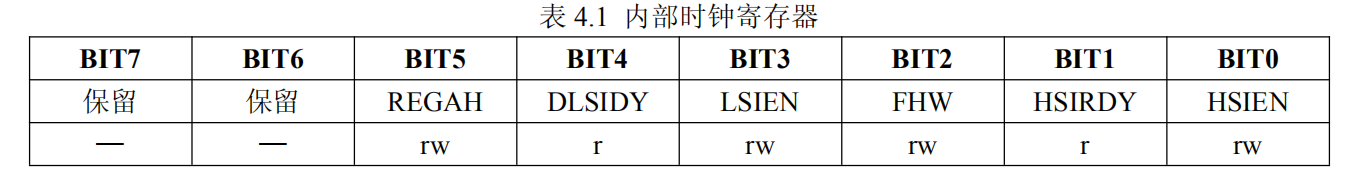

内部时钟寄存器 CLK_ICKR

内部时钟寄存器用来设置 STM8 内部的时钟参数及获取内部时钟的状态。BIT7、BIT6 是保留位；

• BIT5 是活跃停机模式(Active Halt)下电压调节器的设置位，由软件清零或置位。0—打开主电压调节器；1—关闭主电压调节器，由活跃停机状态下唤醒的时间较长。

• BIT4 是 LSI 准备就绪状态位，由硬件置位或清零。0—LSI 未准备就绪；1—LSI 已准备就绪。

• BIT3 是 LSI 使能位，一般由软件置位或清零。0—关闭 LSI；1—打开 LSI。如果在进行其他操作时，操作的过程中 LSI 是必需的，则该位会被硬件自动置位。例如：
  ■时钟源切换至 LSI；
  ■LSI 被设置为 CCO 时钟源；
  ■BEEP 被使能；
  ■LSI 测量被使能；
  LSI 被设置位主时钟源、CCO 时钟源、自动唤醒模块时钟源、独立看门狗时钟源时，此位不能被清零。

• BIT2 是快速唤醒使能位，用来设置从停机模式(Halt)或活跃停机模式(Active Halt)快速唤醒功能的开关，由软件设置。0—快速唤醒禁用；1—快速唤醒开启。

• BIT1 是 HSI 是否就绪状态位，由硬件设置。0—HSI 未准备就绪；1—HSI 准备就绪。

• BIT0 是 HSI 使能位，一般由软件设置。0—HSI 关闭；1—HSI 开启。如果进行其他操作时，HSI 是必需的，则该位会被硬件置位。例如:：
  ■CSS 被**；
  ■时钟源切换至 HIS；
  ■HSI 被设置为 CCO 时钟源；

外部时钟寄存器 CLK_ECKR

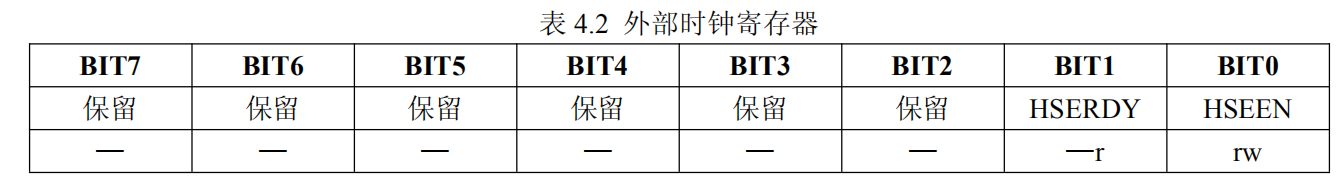

外部时钟寄存器与 HSE 相关。
BIT2~BIT7 为保留位；
BIT1 为 HSE 是否就绪状态位，由硬件置位或清零。0—HSE 未就绪；1—HSE 已就绪。BIT0 为 HSE 使能位，0—关闭HSE；1—开启 HSE。

主时钟状态寄存器 CLK_CMSR

主时钟状态寄存器用于指示当前系统所选的主时钟源。
0xE1—主时钟源为 HSI；
0xD2—主时钟源为LSI；
0xB4—主时钟源为 HSE。

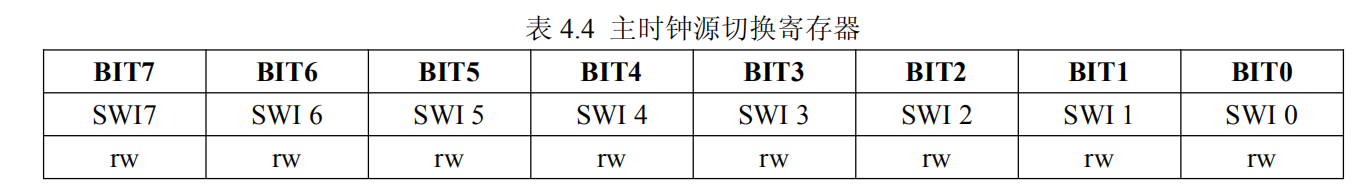

主时钟切换寄存器 CLK_SWR

该寄存器用于选择主时钟源，时钟切换正在进行时，该寄存器被写保护。
0xE1—主时钟源为 HSI；
0xD2—主时钟源为 LSI；
0xB4—主时钟源为 HSE。

切换控制寄存器 CLK_SWCR

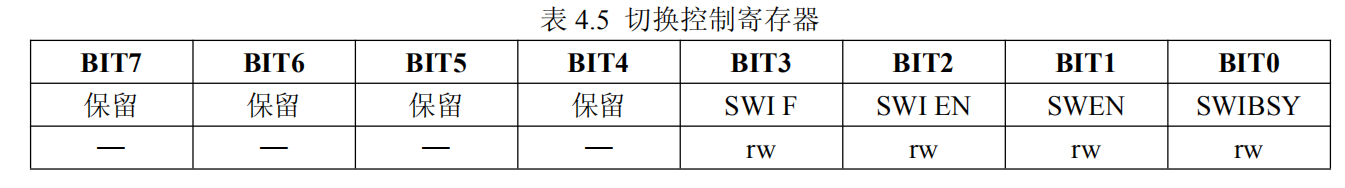

该寄存器的 BIT4~BIT7 位为保留位。
SWIF 位为时钟切换中断标志位，由硬件置位、软件清零。在手动切换模式(SWEN=0)下，0—目标时钟源未准备就绪；1—目标时钟源准备就绪；在自动切换模式(SWEN=1)下，0—无时钟切换事件发生；1 —有时钟切换事件发生。
SWIEN 位为时钟切换中断使能位，由软件置位或清零。0—禁止时钟切换中断；1—使能时钟切换中断。
SWEN 位为启动/停止切换位。向该位写 1，系统主时钟源会切换至 CLK_SWR 设定的时钟源。0—禁止时钟切换；1—启动时钟切换。
SWBSY 位为时钟切换忙状态位，由硬件置位或清零。0—无时钟切换在进行；1—时钟切换正在进行。

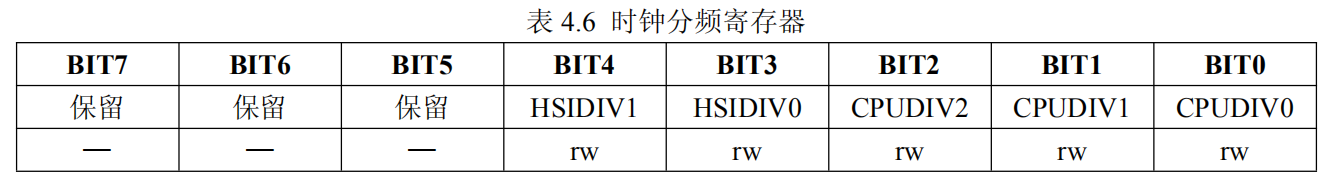

时钟分频寄存器 CLK_CKDIVR

时钟分频寄存器用来设置 HSI 和 CPU 时钟分频，其中 BIT4、BIT3 设置 HSI 分频值，BIT0~BIT2 设置 CPU 分频。
[BIT4:BIT3]：

• 00—f HSI =f HSI 输出；

• 01—f HSI =f HSI 输出/2；

• 10—f HSI =f HSI 输出/4；

• 11—f HSI =f HSI 输出/8；

[BIT2:BIT0]：

• 000—f CPU =f MASTER ；

• 001—f CPU =f MASTER /2；

• 010—f CPU =f MASTER /4；

• 011—f CPU =f MASTER /8；

• 100—f CPU =f MASTER /16；

• 101—f CPU =f MASTER /32；

• 110—f CPU =f MASTER /64；

• 111—f CPU =f MASTER /128；

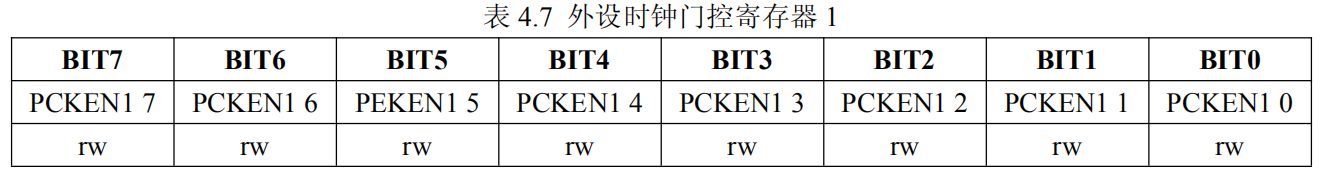

外设时钟门控寄存器 1CLK_PCKENR1

外设时钟门控寄存器用来设置 f MASTER 与外设的连接或断开，断开不使用的外设的时钟可以降低系统的功耗。将某位设置为 0，对应外设的时钟与 f MASTER 断开，反之则连接。

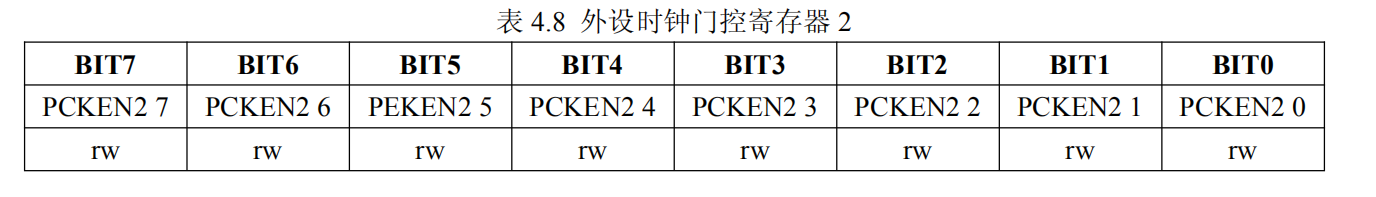

外设时钟门控寄存器 2CLK_PCKENR2

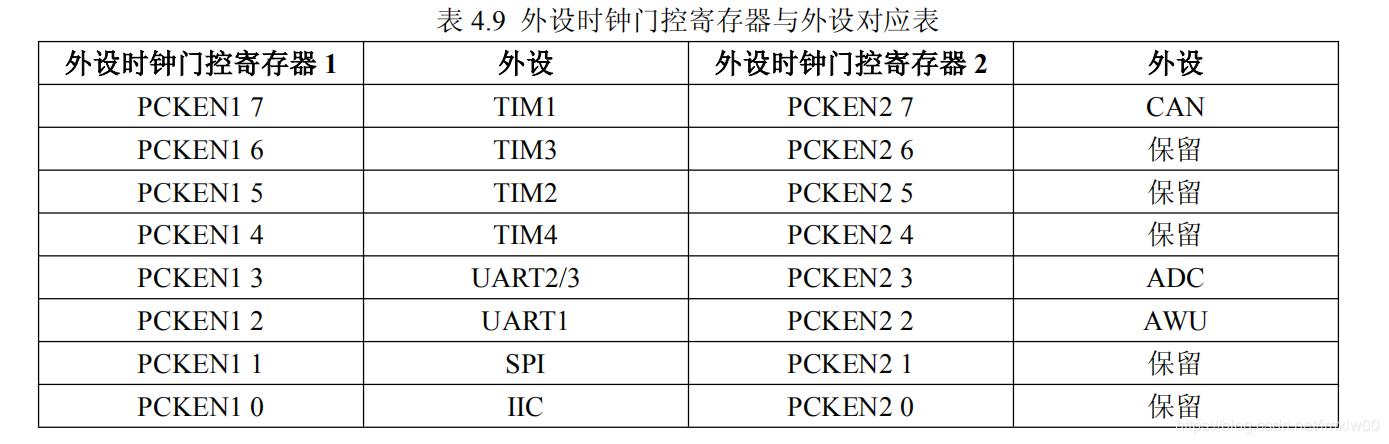

外设时钟门控寄存器 1 和 2 对应的外设如表 4.9 所示。

时钟安全系统寄存器 CLK_CSSR

时钟安全系统用于监测系统的外部时钟 HSE 是否有效，并在 HSE 失效时将主时钟源切换至备用时钟源。
BIT4~BIT7 为保留位；BIT3 为时钟安全系统监测位，由硬件置位或软件清零。0—CSS 关闭或未检测到 HSE 失效；1—检测到 HSE 失效。
BIT2 为时钟安全系统监测中断使能位，由软件置位或清零，0—禁用；1—使能。
BIT1 为辅助振荡器使能位，它由硬件置位或清零，0—辅助振荡器关闭；1—辅助振荡器开(HSI/8)，并作为当前的主时钟源。
BIT0 为时钟安全系统使能位，只能由软件写一次，可读，0—关闭时钟安全系统；1—打开时钟安全系统。

可配置时钟输出寄存器 CLK_CCOR

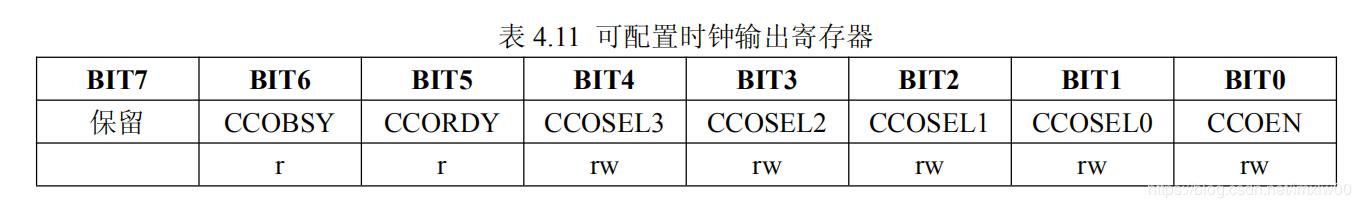

该寄存器用于设置可配置时钟输出功能。
BIT7 为保留位。

• CCOBSY 为 CCO 忙标志位，由硬件置位或清零，用于指示所选的 CCO 时钟源正处于切换状态或稳定状态。0—CCO 时钟空闲；1—CCO 时钟忙，CCOSEL 被写保护，直至 CCO 时钟被使能。

• CCORDY 用于指示 CCO 时钟的状态，由硬件置位或清零，0—CCO 时钟可用；1—CCO 时钟不可用。

• CCOSEL0~CCOSEL3 用于选择 CCO 时钟源。

• 0000—f HSIDIV ；

• 0001—f LSI；

• 0010—f HSE ；

• 0011—保留；

• 0100—f CPU ；

• 0101—f CPU /2；

• 0110—f CPU /4；

• 0111—f CPU /8；

• 1000—f CPU /16；

• 1001—f CPU /32；

• 1010—f CPU /64；

• 1011—f HSI ；

• 1100—f MASTER ；

• 1101、1110、1111—f CPU 。

• CCOEN 为 CCO 功能使能位，由软件置位或清零。0—禁止 CCO；1—使能 CCO。

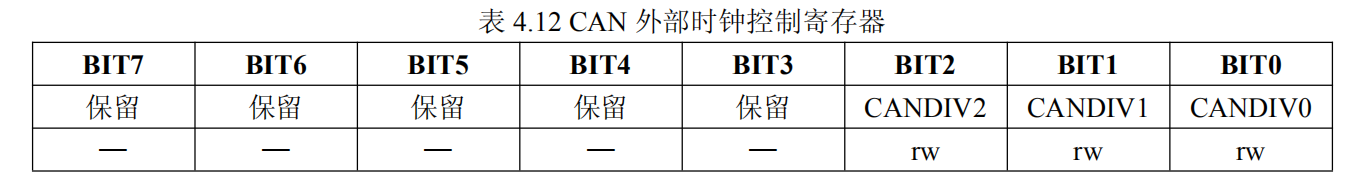

CAN 外部时钟控制寄存器 CLK_CANCCR

该寄存器用于设置外部 CAN 时钟的分频值。
000—外部 CAN 时钟=f HSE ；
001—外部 CAN 时钟=f HSE /2；
010—外部 CAN 时钟=f HSE /4；
……
111—外部 CAN 时钟=f HSE /8；

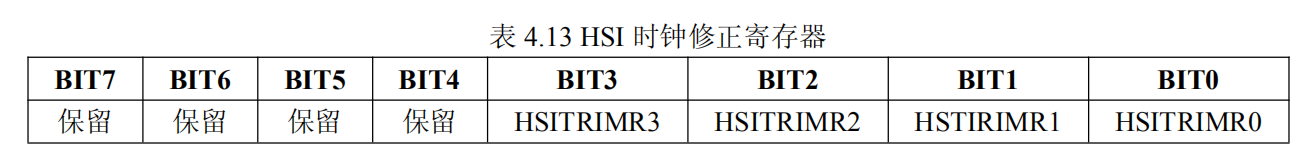

HSI 时钟修正寄存器 CLK_HSITRIMR

该寄存器用于微调 HSI 的校准值，由软件写入。HSIRIMR0~HSITRIMR

SWIM 时钟控制寄存器 CLK_SWIMCCR

SWIMCLK 位为 SWIM 时钟分频值，由软件置位或清零。0—SWIM 时钟被 2 分频；1—SWIM 时钟未被 2 分频。

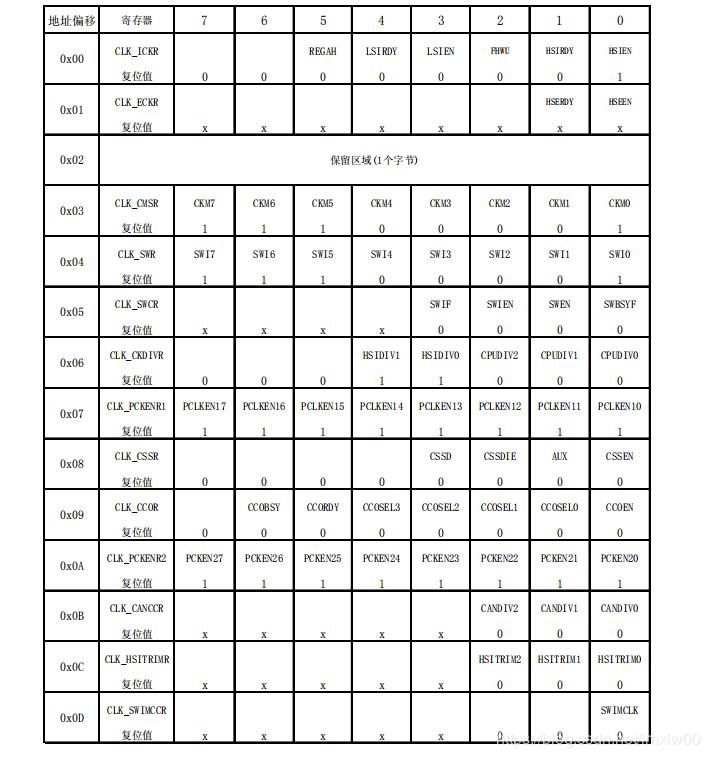

时钟寄存器地址映射
