2021年10月18日 | 基于STM8的DHT11温湿度传感器的驱动代码设计
2021-10-18 来源:eefocus
最近希望恢复性学习一下STM8的相关知识,于是我选择了从头开始写温湿度传感器DHT11驱动代码的方式。其中遇到一些问题,也有一些收获,希望会帮助到遇到类似问题的朋友,也希望不足之处得到大家的指导
首先介绍一下DHT11的必要知识
一 复位时序 以及 数据时序

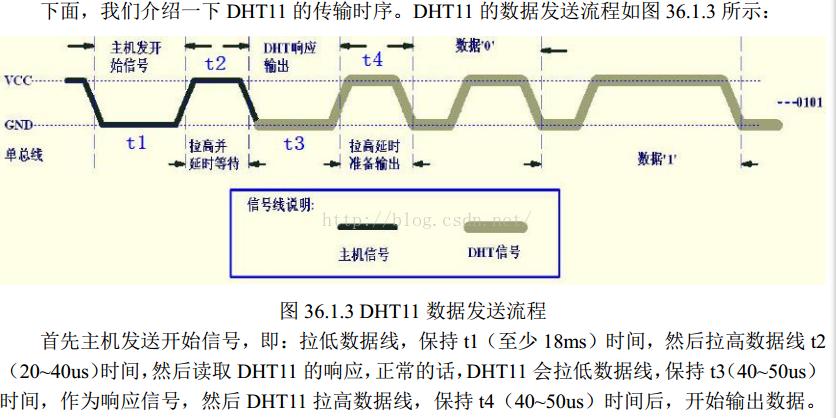

下面是数据时序


此外,根据数据手册得知,一次通信需要的时间是3毫秒左右,这很重要,在后面的BUG分析环节会说到
二 贴上关键代码以及分析
//复位DHT11
void DHT11_RST()
{
TIM4_CR1 = 0x00; //关闭定时器
TIM4_CNTR = 0; //保证下次的第一个数据位的准确
DATA_SET; //ODR设置为1
DATA_OUT(); //推挽输出模式,此时输出高电平
DATA_CLR; //此时处于主机输出模式,总线拉低
TIM2_Delayus(20000); //拉低20毫秒
DATA_SET; //释放总线
TIM2_Delayus(40); //释放总线以后等待40微秒DHT会发出响应信号
}
//检测DHT11是否响应
uchar DHT11_CHECK()
{
if(!DATA_GET) //如果顺利拉低,就说明有了响应
{
while((!DATA_GET)&&(outline<100)) //先是低电平
{
TIM2_Delayus(1);
}
if(outline>90) //起始信号超时退出
return 0;
outline = 0;
while((DATA_GET)&&(outline<100)) //接着是高电平
{
TIM2_Delayus(1);
}
if(outline<90)
TIM4_CR1 = 0x81; //立刻打开定时器开始计时第一个数据位
else
return 0;
DATA_IN(); //引脚设置为外部中断模式
outline = 0;
return 1; //一切成功返回1
}
else
return 0;
}
#pragma vector = 0x05 //PA的中断向量位
__interrupt void GPIOA_IRQHandler()
{
datatime = TIM4_CNTR; //获取两次下降沿之间的数据宽度
TIM4_CNTR = 0; //清零,再次获取下一位
datareg <<= 1; //高位先出,左移操作
if((datatime>75)&&(datatime<85)) //数据0 我就默认高位开始获取了
datareg &= 0xfe;
if((datatime>120)&&(datatime<130)) //数据1
datareg |= 0x01;
if(datanum == 7)
dataall[0] = datareg; //获取第一个字节也就是湿度整数位
if(datanum == 23) //获取第三个字节也就是温度整数位
dataall[1] = datareg;
if(datanum == 39) //获取第五个字节也就是校验(温度+湿度)位
dataall[2] = datareg;
datanum++; //每次读取一位进1
if(datanum >= 40) //数据接收完了结束
datanum = 0;
}
三 总结以及BUG分析
总的来说 这是一款使用起来非常简单的传感器,但是作为菜鸟的我依旧是遇到了好多的问题
BUG 1
Q: 复位完毕以后,DHT11拉低总线然后再度拉高之后就不再拉低,不出数据
A: 因为在之前的程序中,我喜欢在DHT拉低以后用串口发送一个"0 FINISH"来标记DHT的引脚响应情况,而且这样也显得很叼。可是之前说过了,一次DHT的数据通信大概就3毫秒,可是你知道串口发送字符串是一件多么努力而且费时间的事情吗,你把人家DHT最好的年华都错过了啊,当你再次读取高电平的时候,对不起,这已经是数据通信结束的事情了。所以,单总线时序中不要加入一些影响读取时序的代码。
BUG 2
Q:用下降沿获取数据位数的时候,发现触发非常多,而且无论如何修改触发方式都无法改变这一现状
A:这里要说到一个之前不知道的小知识,EXTI_CR寄存器只有在总中断关闭的是时候才可以修改,所以之前一直无法修改,默认的进行了下降沿以及低电平触发的方式。当然失败了。至于其他寄存器是不是也这样就不得而知了。在之后的学习中会慢慢记住的。
上一篇:STM8 时钟寄存器
下一篇:IAR for STM8问题1
