(一)寄存器

要想学习中断那么首先就要了解寄存器,在这里我们学习一下什么是寄存器,寄存器怎么用。


1.什么是寄存器

寄存器是特殊的RAM,特殊功能寄存器是控制单片机硬件的开关(例如IE)或者是指示单片机状态的信号(例如PSW),通过特殊寄存器你就可以方便的控制整个MCU,并且知道当前的MCU的工作状态。


2.寄存器怎么用

AT89S51单片机中的特殊功能寄存器(SFR)的单元地址映射在片内RAM区的80H~FFH区域中,它共有26个,离散地分布在该区域中。用到哪个寄存器就相应配置哪个寄存器即可。寄存器太多就不一一写出来了,用到再去找就好。


(二)中断

单片机的中断是由单片机片内的中断系统来实现的。当中断请求源(简称中断源)发出中断请求时,如果中断请求被允许的话,单片机暂时中止当前正在执行的主程序,转到中断服务程序处理中断服务请求,处理完中断服务请求后,再回到原来被中止的程序之处(断点),继续执行被中断的主程序。


1.中断允许寄存器IE

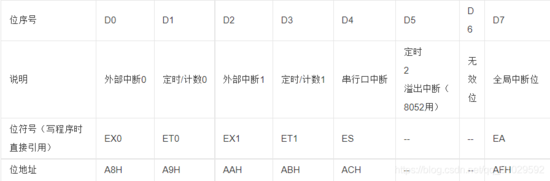

在这里插入图片描述

EX0

外部中断0允许位。EX0=1,允许外部中断0中断;EX0=0,禁止外部中断0中断。当EX0=1( SETB EX0 )时,同时单片机P3.2引脚上出现中断信号时,单片机中断主程序的执行而“飞”往中断服务子程序,执行完后通过中断返回指令RET 动返回主程序。当EX0=0( CLR EX0)时,即使单片机P3.2引脚上出现中断信程序也不会从主程序“飞” 出去执行,因为此时单片机的CPU相当于被“堵上了耳朵”,根本接收不到P3.2引脚上的中断信号,但是这并不表示这个信号不存在。如果单片机的CPU有空查一下TCON中的IE0位,若为1就说明有中断信号出现过。


ET0

T0溢出中断允许位。ET0=1,允许T0中断;ET0=0,禁止T0中断。


EX1

外部中断1允许位。EX1=1,允许外部中断1中断;EX1=0,禁止外部中断1中断。当EX1=1( SETB EX1)时,并且外部P3.3引脚上出现中断信号时,单片机CPU会中断主程序而去执行相应的中断服务子程序;当EX1=0( CLR EX1)时使外部P3.3引脚上即使出现中断信号,单片机的CPU也不能中断主程序转而去行中断服务子程序。

因此,可以这样认为,EX0和EX1是决定CPU能否感觉到外部引脚P3.2P3.3上的中断信号的控制位。


ET1

T1溢出中断允许位。ET1=1,允许T1中断;ET1=0,禁止T1中断。


ES

串行中断允许位。ES=1,允许串行口中断;ES=0,禁止串行口中断。


EA

中断总允许位。EA=1,CPU开放中断;EA=0,CPU禁止所有的中断请求。总允许EA好比一个总开关。EA就相当于每家水管的总闸,如果总闸不开,各个龙头即使开了也不会有水;反过来,如果总闸开了而各个分闸没开也不会有水,所当我们想让P3.2和P3.3引脚上的信号能够中断主程序则必须将EA位设置为0(CLR EA)。


使用方法

(1)整体赋值:IE=0x81;(开启全局中断,打开外部中断0 )。

(2)单独赋值:EA=1;EX0=1;(开启全局中断,打开外部中断0 )。


2.中断优先级寄存器IP

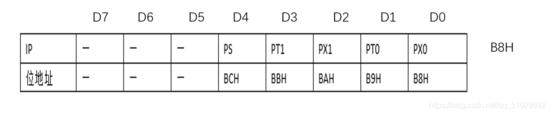

在这里插入图片描述

PS——串行口中断优先级控制位

PS=1,串行口中断定义为高优先级中断。

PS=0,串行口中断定义为低优先级中断。


PT1——定时器/计数器1中断优先级控制位

PT1=1,定时器/计数器1中断定义为高优先级中断。

PT1=0,定时器/计数器1中断定义为低优先级中断。


PX1——外部中断1中断优先级控制位

PX1=1,外部中断1定义为高优先级中断。

PX1=0,外部中断1定义为低优先级中断。


PT0——定时器/计数器0中断优先级控制位

PT0=1,定时器/计数器0中断定义为高优先级中断。

PT0=0,定时器/计数器0中断定义为低优先级中断。


PX0——外部中断0中断优先级控制位

PX0=1,外部中断0定义为高优先级中断。

PX0=0,外部中断0定义为低优先级中断。


中断优先级(高到低)

外部中断0

T0溢出中断

外部中断1

T1溢出中断

串行口中断

T2溢出中断(52)


3.TCON寄存器

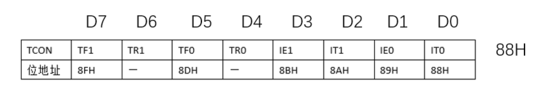

在这里插入图片描述

TF1:片内定时器/计数器T1的溢出中断请求标志位。

当启动T1计数后,定时器/计数器T1从初值开始加1计数,当计数溢出时,由硬件自动为TF1置“1”,向CPU申请中断。CPU响应TF1中断时,TF1标志位由硬件自动清零,TF1也可由软件清零。


TF0:片内定时器/计数器T0的溢出中断请求标志位。

功能与TF1相同。


IE1:外部中断请求1的中断请求标志位。

IE1=0,无中断请求。

IE1=1,外部中断1有中断请求。当CPU响应该中断,转向中断服务程序时,由硬件清“0”IE1。


IE0: 外部中断请求0的中断请求标志位。

IE0=0,无中断请求。

IE0=1,外部中断0有中断请求。当CPU响应该中断,转向中断服务程序时,由硬件清“0”IE0。


IT1:选择外部中断请求1为负跳变触发方式还是电平触发方式。

IT1=0,为电平触发方式,外部中断请求输入信号为低电平有效,并把IE置“1”。转向中断服务程序时,则由硬件自动把IE1清零。

IT1=1,为负跳变触发方式,外部中断请求输入信号电平为从高到低的负跳变有效,,并把IE置“1”。转向中断服务程序时,则由硬件自动把IE1清零。


IT0:选择外部中断请求0为负跳变触发还是电平触发方式。

与IT1相似。


4.SCON寄存器

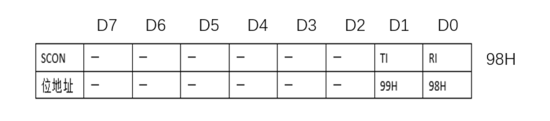

在这里插入图片描述

TI:串行口发送中断请求标志位。

当CPU将1字节的数据写入串行口的发送缓冲器SBUF时,就启动一帧串行数据的发送,每发送完一帧串行数据后,硬件把TI中断请求标志位自动置“1”。CPU响应串行口发送中断时,并不能清除TI标志位,TI标志位必须在中断服务程序中用指令对其清零。


RI:串行口接收中断请求标志位。

在串行口接收完一个串行数据帧,硬件自动使RI中断请求标志位置“1”。CPU在响应串行口接收中断时,RI标志位并不清零,必须在中断服务程序中用指令对RI清零。


(三)外部中断

51单片机的外部中断int0对应的引脚为p3.2,外部中断int1对应的引脚为p3.3。


1.外部中断0,按下开关K3,数码管0变1

寄存器配置:

    EA=1;//总中断允许

EX0=1;//允许外部中断0

IT0=0;//选择外部中断0为电平触发方式


完整代码:

#include

#define uchar unsigned char

sbit key = P3^2;


void delay(unsigned int i)//延时函数

{

unsigned int j;

for(;i>0;i--)

for(j=0;j<333;j++){}

}


void main()//主函数

{

EA=1;//总中断允许

EX0=1;//允许外部中断0

IT0=0;//选择外部中断0为电平触发方式

while(1)//循环

{P0=0x3f;}//P0.0口的Led亮

}

void key_scan() interrupt 0 //外部中断0的中断服务函数

{

if(key==0)//判断是否有按键按下

{

delay(10);//延时去抖

if(key==0)

{

P2=0xfe;

P0=0x06;

while(!key);//等待按键松开

P2=0xff;

P0=0x3f;

}


}

}


2.外部中断1,按下开关K4,数码管0变1

寄存器配置:

    EA=1;//总中断允许

EX1=1;//允许外部中断0

IT1=0;//选择外部中断0为电平触发方式


完整代码:

#include

#define uchar unsigned char

sbit key = P3^3;


void delay(unsigned int i)//延时函数

{

unsigned int j;

for(;i>0;i--)

for(j=0;j<333;j++){}

}


void main()//主函数

{

EA=1;//总中断允许

EX1=1;//允许外部中断0

IT1=0;//选择外部中断0为电平触发方式

while(1)//循环

{P0=0x3f;}//P0.0口的Led亮

}

void key_scan() interrupt 1 //外部中断1的中断服务函数

{

if(key==0)//判断是否有按键按下

{

delay(10);//延时去抖

if(key==0)

{

P2=0xfe;

P0=0x06;

while(!key);//等待按键松开

P2=0xff;

P0=0x3f;

}


}

}


3.外部中断扩展

寄存器配置:

    IT0 = 1;//跳沿触发

    IT1 = 1;//跳沿触发

    PX1 = 1;//中断1高于中断0

    IE = 0x85;/*由低到高:EX1(第3位)=1,EX0 (第0位)= 1,EA (第八位)= 1 IE = 10000101*/


完整代码:

#include

#include

#define uchar unsigned char

#define uint unsigned int

uint i;

void delay(uint xms);

void Int();

void Interrupt0();

void Interrupt1();


void main()

{

    Int();

    P2 = 0xfe;

while(1)

{

    for (i = 0;i < 7;i++)

    {

        P2 = _crol_(P2, 1);//先左移

        delay(600);

    }


    for (i = 0;i < 7;i++)

    {

        P2 = _cror_(P2, 1);//再右移

        delay(600);


    }


}



}


void Int()

{

    IT0 = 1;//跳沿触发

    IT1 = 1;//跳沿触发

    PX1 = 1;//中断1高于中断0

    IE = 0x85;/*由低到高:EX1(第3位)=1,EX0 (第0位)= 1,EA (第八位)= 1 IE = 10000101*/

}


void delay(uint xms)//AT89C5211.0592MHz

{

    uint x, y;

    for (x = xms;x > 0;x--)

        for (y = 110;y > 0;y--);

}


void Interrupt1() interrupt 0

{

    while (1)

    {

        P2 = 0x0f;

        delay(600);

        P2 = 0xf0;

        delay(600);

    }

}

void Interrupt2() interrupt 2/*外部中断1的标号是2!*/

{

    while (1)

    {

        P2 = 0xcc;//(11001100)

        delay(600);

        P2 = 0x33;

        delay(600);

    }



}


(四)定时器中断

1.定时器0

寄存器配置:

  TMOD = 0x01;

  TH0 = (65536 - 45872) / 256; // 设置定时器0为工作方式1(M1M0为01)

  TL0 = (65536 - 45872) % 256; // 装初值11.0592M晶振定时50ms数位45872

  EA = 1; // 开总中断

  ET0 = 1; // 开定时器0中断

  TR0 = 1; // 启动定时器0


完整代码:

#include

#include

#define uchar unsigned char

#define uint unsigned int

sbit led1 = P2^0;

uchar num = 0;


void main()

{

  TMOD = 0x01;

  TH0 = (65536 - 45872) / 256; // 设置定时器0为工作方式1(M1M0为01)

  TL0 = (65536 - 45872) % 256; // 装初值11.0592M晶振定时50ms数位45872

  EA = 1; // 开总中断

  ET0 = 1; // 开定时器0中断

  TR0 = 1; // 启动定时器0

  while(1)

  {

    ;

  }

}


void T0_time() interrupt 1

{

  TH0 = (65536 - 45872) / 256;

  TL0 = (65536 - 45872) % 256;

  num++;

  if (num == 20)

  {

    num = 0;

    led1 = ~led1;

  }

}


2.定时器1

寄存器配置:

  TMOD = 0x01;

  TH0 = (65536 - 45872) / 256; // 设置定时器1为工作方式1(M1M0为01)

  TL0 = (65536 - 45872) % 256; // 装初值11.0592M晶振定时50ms数位45872

  EA = 1; // 开总中断

  ET1 = 1; // 开定时器1中断

  TR1 = 1; // 启动定时器1


完整代码:

#include

#include

#define uchar unsigned char

#define uint unsigned int

sbit led1 = P2^0;

uchar num = 0;


void main()

{

  TMOD = 0x01;

  TH0 = (65536 - 45872) / 256; // 设置定时器1为工作方式1(M1M0为01)

  TL0 = (65536 - 45872) % 256; // 装初值11.0592M晶振定时50ms数位45872

  EA = 1; // 开总中断

  ET1 = 1; // 开定时器1中断

  TR1 = 1; // 启动定时器1

  while(1)

  {

    ;

  }

}


void T1_time() interrupt 3

{

  TH0 = (65536 - 45872) / 256;

  TL0 = (65536 - 45872) % 256;

  num++;

  if (num == 20)

  {

    num = 0;

    led1 = ~led1;

  }

}


3.定时器计数控制数码管0到60

寄存器配置:

    TMOD=0x11;//写在一起

//定时器0

//TMOD=0x01;

TH0=(65536-45872)/256;

TL0=(65536-45872)%256;

EA=1;

ET0=1;

TR0=1;

//定时器1

//TMOD=0x10;

TH1=(65536-45872)/256;

TL1=(65536-45872)%256;

EA=1;

ET1=1;

TR1=1;


完整代码:

#include

#define uint unsigned int

#define uchar unsigned char

uchar code table[]={

                    0x3f,0x06,0x5b,0x4f,

                    0x66,0x6d,0x7d,0x07,

                    0x7f,0x6f,0x77,0x7c,

                    0x39,0x5e,0x79,0x71

                   };//共阴极数码管编码

uchar num0,num1;

uint ge ,shi;

sbit LSA=P2^2;//74HC138译码器端口

sbit LSB=P2^3;

sbit LSC=P2^4;

void  display_time(uint ,uint);

void delay_ms(uint);


void main()

{

TMOD=0x11;//写在一起

//定时器0

//TMOD=0x01;

TH0=(65536-45872)/256;

TL0=(65536-45872)%256;

EA=1;

ET0=1;

TR0=1;

//定时器1

//TMOD=0x10;

TH1=(65536-45872)/256;

TL1=(65536-45872)%256;

EA=1;

ET1=1;

TR1=1;

while(1)

{

display_time(ge ,shi);//时间一直显示中

}

}


void T0_time()interrupt 1 //数码管处理 T0定时器

{

TH0=(65536-45872)/256;//每50ms产生一次中断

TL0=(65536-45872)%256;//所以每20次中断,个位+1

num0++;

if(num0==20)

{

num0=0;

ge++;

if(ge==10)

{

shi++; //时间进位

ge=0;

}

if(shi==6)

shi=0; //时间归零

}

}


void  display_time(uint ge ,uint shi)

{

LSA=0;LSB=1;LSC=1;

P0=table[ge];//送入个位数字

delay_ms(5);


LSA=1;LSB=1;LSC=1;

P0=table[shi];//送入十位数字

delay_ms(5);

}

void delay_ms(uint ms)

{

uint i,j;

for(i=ms;i>0;i--)

for(j=110;j>0;j--);

}


4.定时器做的时钟

寄存器配置:

    TMOD=0x01;

TH0=(65536-45872)/256;

TL0=(65536-45872)%256;

EA=1;

ET0=1;

TR0=1;


完整代码:

#include

#define uint unsigned int

#define uchar unsigned char

uchar code table[]={

                    0x3f,0x06,0x5b,0x4f,

                    0x66,0x6d,0x7d,0x07,

                    0x7f,0x6f,0x77,0x7c,

                    0x39,0x5e,0x79,0x71

                   };//共阴极数码管编码

uchar num;

uint hour_ge,hour_shi,minute_ge, minute_shi,second_ge,second_shi;

sbit LSA=P2^2;//74HC138译码器端口

sbit LSB=P2^3;

sbit LSC=P2^4;

void  display_time(uint,uint,uint,uint,uint,uint);

void delay_ms(uint);

void main()

{

TMOD=0x01;

TH0=(65536-45872)/256;

TL0=(65536-45872)%256;

EA=1;

ET0=1;

TR0=1;

while(1)

{

display_time(hour_shi,hour_ge,minute_shi,minute_ge,second_shi,second_ge);

//时间一直显示中

}

}


void T0_time()interrupt 1 //数码管处理 T0定时器

{

TH0=(65536-45872)/256;//每50ms产生一次中断

TL0=(65536-45872)%256;//所以每20次中断,个位+1

num++;

if(num==20)

{

num=0;

second_ge++;//秒+1

}

if(second_ge==10)

{

second_ge=0;

second_shi++;

if(second_shi==6)

{

second_shi=0;

minute_ge++;

if(minute_ge==10)

{

minute_ge=0;

minute_shi++;

if(minute_shi==6)

{

minute_shi=0;

hour_ge++;

if(hour_ge==10)

{

hour_ge=0;

hour_shi++;

if(hour_shi==2&&hour_ge==4)

{

hour_shi=0;

hour_ge=0;
