2021年10月29日 | 是德网络分析仪E5062A前面各按键功能详解

相信网络分析仪大家都很熟悉，那么真的熟悉使用吗？下面由安泰网络分析仪维修中心小编以E5062A为例分享网络分析仪的操作使用：

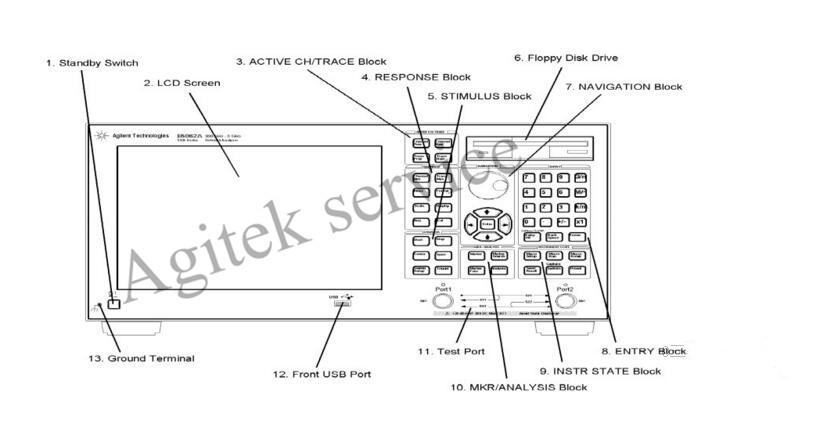

首先认识一下前面板：

1、STANDBY开关

开关机按钮，正常开关机应该按照下面步骤操作：

<1>首先，按下STANDBY按钮，或者通过外部控制器发送关机命令来激活关机程序。操作结束后，设备处于stanby（待机）状态。

<2>然后，根据需要断开后面板的电源线。

<3>在正常使用情况下，禁止在开机状态下直接拔掉后面板的电源线，始终保持后面板的电源开关处理ON。如果直接八仙或者关闭后面板的开关，关机持续将不工作，这可能损坏设备的软硬件，并导致设备故障。

<4>错误的关机方式导致再次开机后进入“安全模式”。在这种情况下，先正常关机使其进入stanby状态，然后再次开机就可以进入正常工作模式。

2、LCD显示屏

<1>设备显示频为10.4时TFT显示屏，并可替换为其他标准LCD显示屏或者触摸屏；

<2>不可用硬物按压显示屏，尤其是触摸屏，这将导致显示屏故障；

<3>通常，屏幕上会闪现少量的红/绿/蓝色的像素，这并非是仪器故障，也不会影响正常使用。

3、ACTIVE CH/TRACE按钮区

该区域的按键用于选择激活显示通道和轨迹。

<1>Channel Next

选择下一通道作为激活的显示通道（每次按下该按钮将激活序列号更大的洗衣通道）每一个通道的参数设置是独立的，要更改某一通道的参数，需使用该按钮将该通道设置为激活通道。

<2>Channel Prev

选择上一通道作为激活的显示通道（每次按下该按钮将激活序列号更小的上一通道）。

<3>Trace Next

选择下一轨迹作为激活的显示轨迹（每次按下该按钮将激活序列号更大的下一轨迹）。每一个轨迹的测量参数是独立的，要更改某一轨迹的参数，需要使用该按钮将该轨迹设置维修激活轨迹。

<4>Trace Prev

选择上一轨迹作为激活的显示轨迹（每次按下该按钮将激活序号更小的上一轨迹）

4、RESPONSE按钮区

该区域按钮用于设置测试响应的参数。

<1>Channel Max

用于切换当前激活显示通道的正常显示和最大化显示模式。在正常显示模式下，所有通道显示窗口（包括激活与未激活）在屏幕上分割显示；在最大化显示模式下，整个屏幕只显示当前激活的通道。操作者也可以通过双击当前激活通道的窗口显示框使其最大化显示。未被显示的非激活通道的测量操作仍然在继续执行。

<2>Trace Max

用于切换当前激活显示轨迹的正常显示和最大化显示模式。在正常显示模式下，所有当前激活通道的轨迹显示窗口（包括激活与未激活）在当前通道屏幕上显示；在最大化显示模式下，整个当前通道屏幕只显示当前激活的轨迹。操作者也可以通过双击当前激活通道的窗口区域（不包括显示框）使其最大化显示。未被显示的非激活轨迹的测量操作仍然在继续执行。

<3>Meas

按下该按钮，屏幕会显示测量菜单。通过测量菜单可以使操作者指定每条显示轨迹测量不同的S参数。

<4>Format

按下该按钮，屏幕显示格式菜单，通过格式菜单可使操作者指定每条显示轨迹的数据格式（数据格式和图像格式）。

<5>Scale

按下该按钮，屏幕显示比例尺菜单。通过比例尺菜单，可使操作者每条显示轨迹的比例（每格的幅度，参考基线的数值等）。也可以对每条显示轨迹设置延时和相位偏置。

<6>Display

按下Display按钮，在显示菜单中可设置通道窗口的数量和排列方式，显示轨迹的数量和排列，以及数据的数学运算的设置。

<7>Avg

按下Avg按钮，在Avg操蛋中可设置平均、平滑和IF带宽。

<8>Cal

按下Cal按钮，在校准菜单中可开启/关闭校准和误差修正功能，也可以改变校准附件的定义。

5、STIMULUS按钮区

该区域的按钮用于设置激励的数值（信号源和触发）

<1>Start

按下Start按钮，在显示屏上端的数据输入栏可输入扫描范围的其实质。

<2>Stop

按下Stop按钮，在显示屏上端的数据栏可输入扫描范围的终止值。

<3>Center

按下Center

按钮，在显示屏上端的数据输入栏可输入扫描范围的中心值。

<4>Span

按下Span按钮，在显示屏上端的数据输入栏可输入扫描范围的跨度值。

<5>Sweep Setup

按下该按钮，在触发菜单可设置触发模式和触发源，可对每个通道的触发模式进行设置。

6、软驱

7、NAVIGATION按钮区

导航区域的按键和旋钮用于在屏幕菜单、列表或对话框的选定区域之间导航，或者用于改变数据输入框的数值。当需要从两到三个目标（屏幕菜单、数据输入区域等）中选定一个来利用导航区的按钮操作时，首先按下Focus按钮选定目标，再利用导航区的按钮或者旋钮移动子选项或者改变数值。

下面的介绍将高速操作这当focus选定屏幕菜单和数据输入区域时，如何使用戴航区的按钮进行操作。对于每个操作表和对话框，请采纳开其对应的操作步骤。

<1>当focus选定屏幕菜单时

当focus选定屏幕菜单时，其最上方的菜单标题区域显示为蓝色（未选定时为灰色），导航区按钮工作如下所述：

选择旋钮，屏幕菜单子选项上下移动（高亮显示）

上、下键：屏幕菜单子选项上下移动（高亮显示）

向左键：显示屏幕菜单上一层菜单

向右键：显示屏幕菜单下一层菜单

按压旋钮或Enter：选定当前高亮的子选项

当按下数据输入子选项后，focus自动转移到数据输入区域。

<2>当focus选定数据输入区域时

当focus选定数据输入区域时，数据输入框变蓝色，导航区按钮工作如下所述：

选择旋钮：以较小的步进值增大或减小数据输入区内的数值

上、下键：以较大的步进值增大或减小数据输入区内的数值

左、佑键：在数据输入区内移动光标（|），与输入区的按钮一起使用可以每次改变输入数据的一位数值。

按压旋钮或Ente：完成数据输入，focus转移至屏幕菜单

8、ENTRY按钮区

9、该区域按钮用于输入数值。

数字键：在数据输入区光标处输入数字和小数点

+/-键：交代改变数据输入区的正负

G/n、M/u、K/m、：所输入数据的单位，键入时根据当前输入参数的类型自动匹配选择单位。

Entry Off键：当数据输入框显示时用于关闭输入框；当对话框显示时，用于取消输入和关闭对话框；当上述二者都不显示时，用于关闭屏幕菜单

Back Space键：删除数据输入框内的光标作坊的一个字符，当有多个字符被选中时，（高亮），删除所选中的所有字符

Focus键：用于在导航区按钮与输入区按钮所控制的目标之间切换选中状态。包括屏幕菜单、数据输入区、列表和对话框。当屏幕上显示2个或者2个以上目标需要选择时，可食用Focus按钮在目标之间切换选中状态。当屏幕菜单被选中，该区域显示为蓝色；当列表被选中，表框显示为浅灰色；当显示对话框时，focus固定选中对话框且不能更改选中状态。

10、INSTR STATE按钮区

该区域按钮通过使用标记来分析测量结果

<1>Marker

按下该按钮，通过标记菜单可控制标记的开启/关闭，通过输入激励值可改变标记的位置，最多可在每条显示轨迹上设置10个标记。

<2>Maeker Search

按下该按钮，通过标记搜索菜单可将标记移动到显示轨迹特殊的点上（最大、最小、峰值或指定目标值点），也可扫描出带宽参数（最高到6位）并显示。

<3>Maker Fctn

按下该按钮，通过标记功能菜单可设置标记的扫描范围和1个通道标记的耦合开/关，还可显示轨迹的统计信息。

<4>Analysis

按下该按钮，通过分析菜单可选用各种分析功能。

11、测试端口

用于连接待测部件的端口。选项150和250中包含2个50欧N型母头端口；选项175和275中包含2个75欧N型母头端口。当测试信号从测试端口输出时，其上方对应黄灯亮起。

警告：不要在测试端口上加载直流电压或电流，否则会引起设备故障。通常，有可能电容充电未放电的可能，因此需要等待网分完全放电后再连接待测部件。

12、前端USB端口

该端口用于插接电子校准模块、打印机或用作USB/GPIB接口。插接指定的电子校准模块可执行校准测量；接指定的打印机可显示屏上的信息。不建议用户在该端口接插指定型号以外的各种USB插件。

13、接地端

用于连接壳地。
