一、数码管的动态显示原理

动态显示的特点是将所有数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。选亮数码管采用动态扫描显示，所谓动态扫描显示即轮流向各位数码管送出字形码和相应的选位，利用发光管的余晖和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显示的要差一些，所以在选择限电阻时应略小于静态显示电路中的。

1..1、数码管的共阴与共阳

          a         b      c         d            e          f

共阴 a~f:  0x77  0x7c  0x39    0x5e     0x79      0x71

共阳 a~f:  0x88  0x83  0xa7   0xa1      0x86       0x8e

二、双P沟道增强型MOS---D74HC245芯片

特点：D74HC245是一种三态输出、八路信号收发器，主要应用于大屏显示，以及其他的消费类电子产品中增强驱动。

2.1、主要特性

采用CMOS工艺

宽电压工作范围：3.0V ---- 5V

双向三态输出

八线双向收发器

封装形式：SOP20、SOP20-2、TSSOP20、DIP20，

通透：输入是高电平，输出也是高电平；输入是低电平，输出也为低电平；

双向三态

双向：可以输出，也可以输出

三态：

P0口高阻态输出

管脚可以输出高电平，也可以输出低电平

2.2、应用领域

适用于显示器以及其他数字电路的驱动。

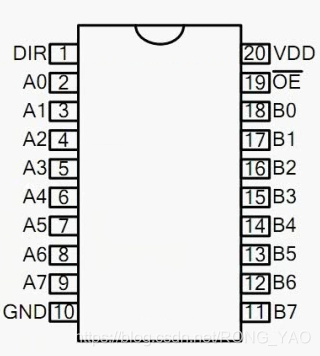

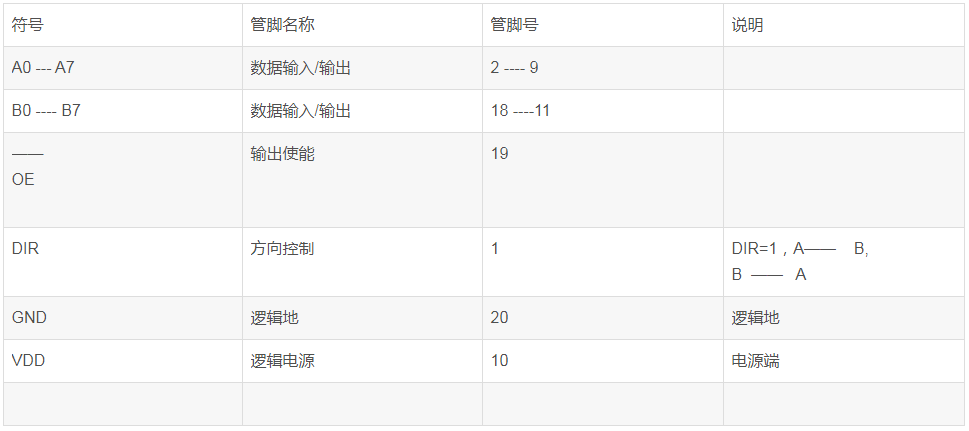

2.3、管脚的定义说明

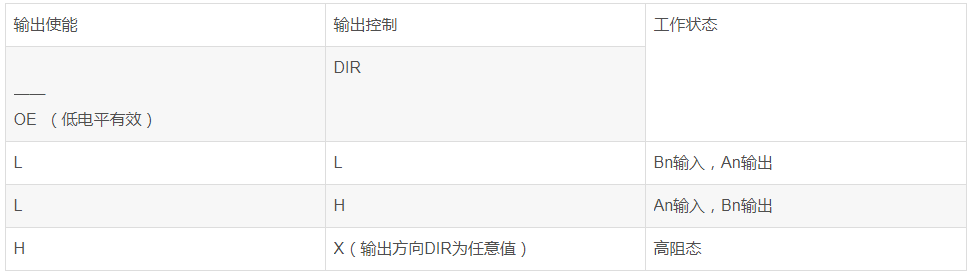

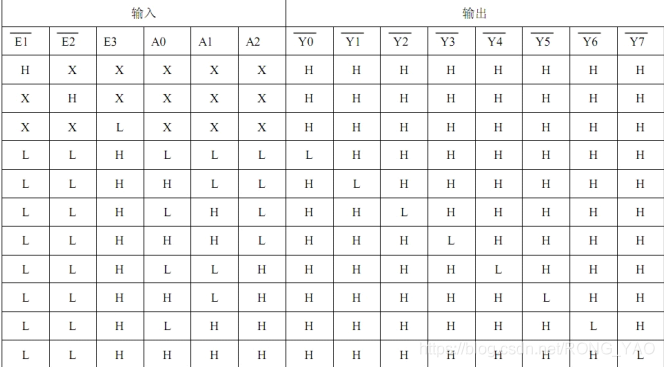

三、功能真值表

四、译码器----D74HC138

是一种三通道输入，八通道输出译码器，主要应用于消费电子产品。

采用COMS工艺

低功耗

工作电压3.0V ----5.0V

封装形式：SOP16

4.1、应用领域

适用于数字电路中的 3—8 译码功能

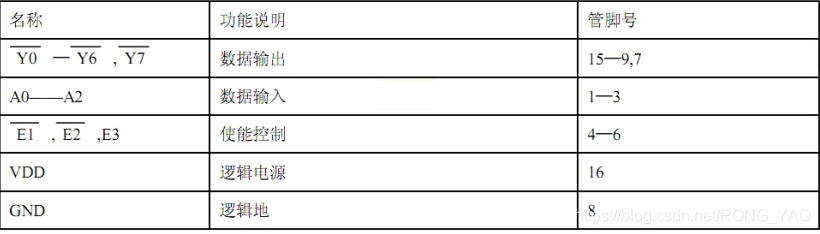

4.2、管脚说明

4.3、封装形式

SOP16

代码

5.1、16进制

十六进制（简写为hex或下标16）在数学中是一种逢16进1的进位制。一般用数字0到9和字母A到F（或a~f）表示，其中:A~F表示10~15，这些称作十六进制数字。

0x后面跟随的十六进制计数，十六进制计数用a～f表示该位上取百值10～15

0x3f

十六进制个位基数是1，高位=低位*16，那么度3对应的位基数专是16*1=16，f对应的基数是1，中包含3个16和15个1，加起来等于63。

0xfc表示对应基数是16这位上取值15，对属应基数是1的位上取值12，即15个16加12个1这个十进制数

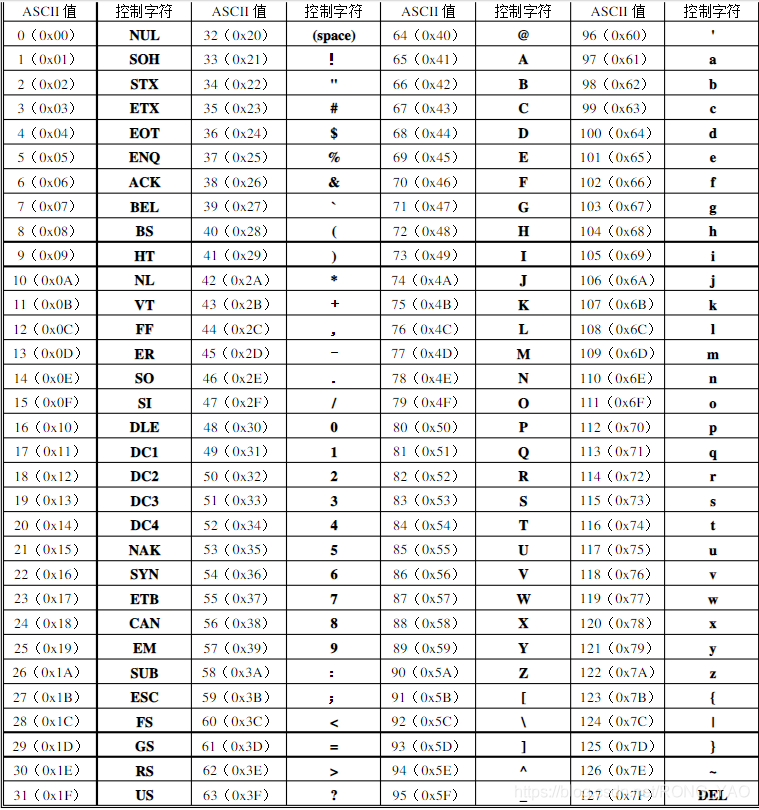

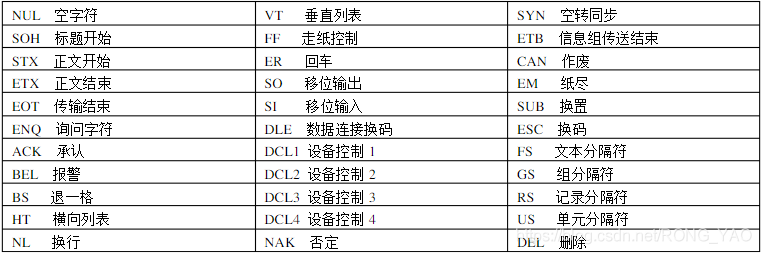

5.2、ASCII码

5.3、静态数码管代码

#include "reg52.h"

#include "intrins.h"

typedef unsigned char u8;

typedef unsigned int u16;

u8 code smgduan[16] = {0X3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,

                                           0x77,0x7c,0x39,0x5e,0x79,0x71}; //

void main(){

P0=~smgduan[0];

while(1)

{

}

}

5.4、动态数码管代码

#include

#include

typedef unsigned char u8;       // 预处理数据类型

typedef unsigned int  u16;   // 预处理数据类型

// 138译码器管脚定义

sbit LSA = P2^2;

sbit LSB =  P2^3;

sbit LSC =  P2^4;

// 延迟函数

void delay(u16 i){

    while(i--);

}

// 数组

/**********************************

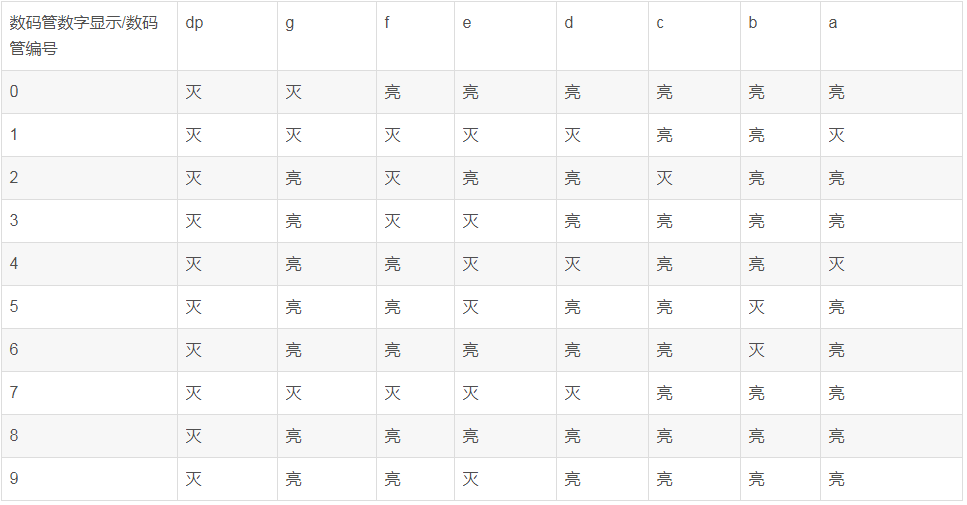

数码管显示真值表   共阳

  0 1   2 3 4     5

0xc0  0xf9  0xa4  0xb0  0x99  0x92

  6 7   8 9 a b

0x82  0xf8  0x80  0x90  0x88  0x83

  c d   e f

0xa7  0xa1  0x86  0x8e

*************************************

数码管显示数字的真值表

*/

u8 code smgduan[16]={0X3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,

                                        0x77,0x7c,0x39,0x5e,0x79,0x71};   //共阴

void DigDisplay(){

    u8 i;  //

for(i=0;i<8;i++){

switch(i){

    case(0):

LSA = 0;LSB=0;LSC=0;break;

case(1):

LSA = 1;LSB=0;LSC=0;break;

case(2):

LSA = 0;LSB=1;LSC=0;break;

case(3):

LSA = 1;LSB=1;LSC=0;break;

case(4):

LSA = 0;LSB=0;LSC=1;break;

case(5):

LSA = 1;LSB=0;LSC=1;break;

case(6):

LSA = 0;LSB=1;LSC=1;break;

case(7):

LSA = 1;LSB=1;LSC=1;break;

}

   P0 = smgduan[i];

   delay(100);

   //P0= 0X00;

}

}

void main(){

P0=~smgduan[0];

    while(1){

DigDisplay();

     }

}

六、报错

*** WARNING L16: UNCALLED SEGMENT, IGNORED FOR OVERLAY PROCESS

    SEGMENT: ?PR?DIGDISPLAY?MAIN

未调用已定义的函数
