2021年11月10日 | 罗德与施瓦茨ZNA26四端口矢量网络分析仪技术细节浅析
2021-11-10 来源：eefocus
网络分析仪能够精确测量出被测网络的入射能量、反射能量和传输能量，并分析网络的特性广泛应用于射频微波器件、模块、产品的测量，通过 s 参数、反射参数（反射系数、驻波比、阻抗、回波损耗等）、传输参数（增益、插入损耗、传输系数、传输相移、延时等）的测量，可以精确表征微波元件的质量和一致性。

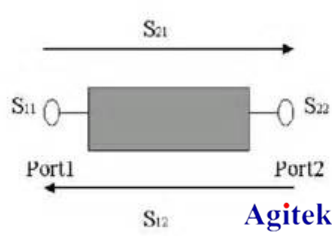

双端口网络及 S 参数
R&S 的 ZNA 系列网络分析仪，推出于 2019 年 4 月，四端口分析仪内置 2 个本振信号源，在混频器测试中，借助 ZNA独有的硬件设计特性，用户在测量变频器、放大器、甚至是复杂的 TR 组件时，只要把被测器件与 ZNA 连接一次即可完成对上述器件的测量工作，既提高了测试的速度，由于相参本振源的配合，也提高了测试的精度。另外其面板直接接入的跳线，提高了一些特定测试的灵活性，用户可以根据需要接入放大器或衰减器，以及扩频器测试中可以根据用户需要使用第三方激励源。

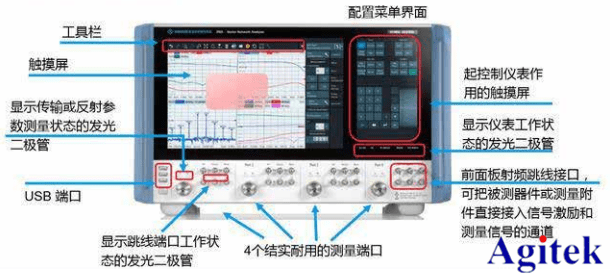

ZNA 面板结构示意图
ZNA 26.5G 矢网前面板实物图

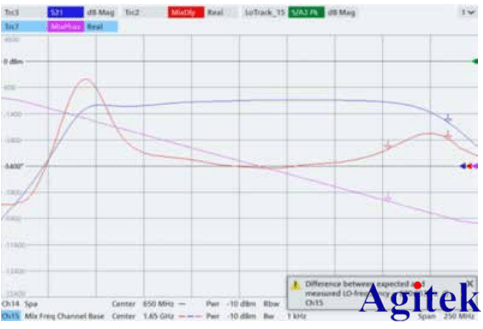

RS ZNA 系列矢网操作逻辑清晰，从校准，通道设置到测试，设置有多种器件测量大类，功能丰富。混频器测试、天线测试、脉冲测试均可以在测量设置中添加，灵活的拖动和 Undo 撤销功能，更大限度的方便工程师进行测试测量。

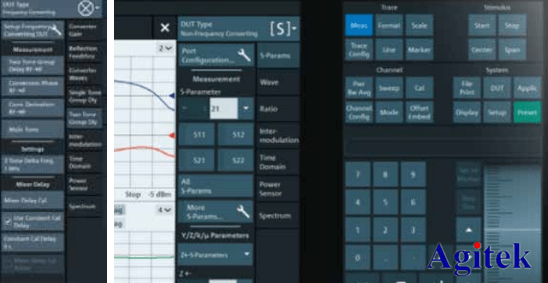

ZNA 设置界面丰富的功能
便捷的拖动添加测量
逻辑清晰的通道设置
