2021年12月07日 | STM32学习笔记13——DAC

DAC 简介

DAC 模块是 12 位电压输出数模转换器。DAC 可以按 8 位或 12 位模式进行配置，并且可与 DMA 控制器配合使用。在 12 位模式下，数据可以采用左对齐或右对齐。DAC 有两个输出 通道，每个通道各有一个转换器。在 DAC 双通道模式下，每个通道可以单独进行转换；当 两个通道组合在一起同步执行更新操作时，也可以同时进行转换。可通过一个输入参考电压引脚 VREF+ （与 ADC 共享）来提高分辨率。

DAC 主要特性

● 两个 DAC 转换器：各对应一个输出通道

● 12 位模式下数据采用左对齐或右对齐

● 同步更新功能

● 生成噪声波

● 生成三角波

● DAC 双通道单独或同时转换

● 每个通道都具有 DMA 功能

● DMA 下溢错误检测

● 通过外部触发信号进行转换

● 输入参考电压 VREF+

DAC引脚

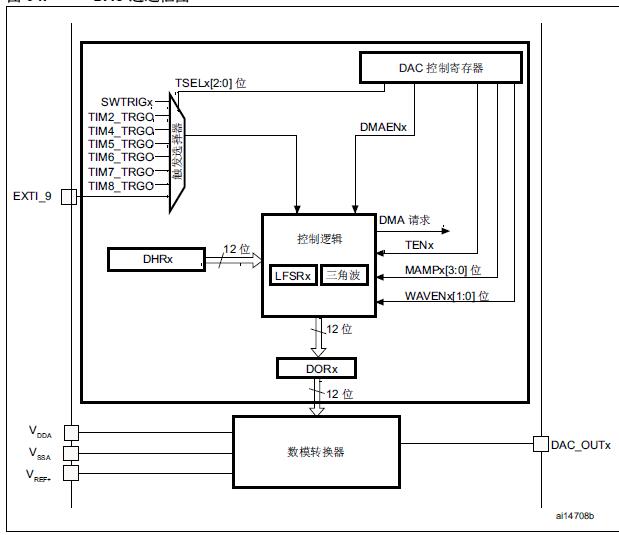

DAC功能说明

DAC 通道使能

将 DAC_CR 寄存器中的相应 ENx 位置 1，即可接通对应 DAC 通道。经过一段启动时间 tWAKEUP 后，DAC 通道被真正使能。

注意：ENx 位只会使能模拟 DAC Channelx 宏单元。即使 ENx 位复位，DAC Channelx 数字接口仍 处于使能状态。

DAC 输出缓冲器使能

DAC 集成了两个输出缓冲器，可用来降低输出阻抗并在不增加外部运算放大器的情况下直接 驱动外部负载。通过 DAC_CR 寄存器中的相应 BOFFx 位，可使能或禁止各 DAC 通道输出 缓冲器。

DAC 数据格式

根据所选配置模式，数据必须按如下方式写入指定寄存器：

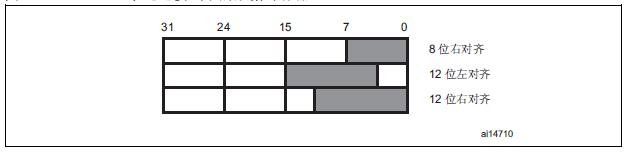

● 对于 DAC 单通道 x，有三种可能的方式：

— 8 位右对齐：软件必须将数据加载到 DAC_DHR8Rx [7:0] 位（存储到 

DHRx[11:4] 位）。

— 12 位左对齐：软件必须将数据加载到 DAC_DHR12Lx [15:4] 位（存储到

DHRx[11:0] 位）。

— 12 位右对齐：软件必须将数据加载到 DAC_DHR12Rx [11:0] 位（存储到

DHRx[11:0] 位）。

根据加载的 DAC_DHRyyyx 寄存器，用户写入的数据将移位并存储到相应的 DHRx（数据保 持寄存器 x，即内部非存储器映射寄存器）。之后，DHRx 寄存器将被自动加载，或者通过 软件或外部事件触发加载到 DORx 寄存器。

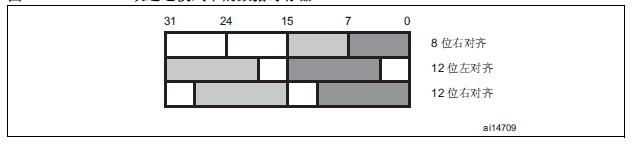

● 对于 DAC 双通道，有三种可能的方式：

— 8 位右对齐：将 DAC 1 通道的数据加载到 DAC_DHR8RD [7:0] 位（存储到

DHR1[11:4] 位），将 DAC 2 通道的数据加载到 DAC_DHR8RD [15:8] 位（存储到

DHR2[11:4] 位）

— 12 位左对齐：将 DAC 1 通道的数据加载到 DAC_DHR12RD [15:4] 位（存储到

DHR1[11:0] 位），将 DAC 2 通道的数据加载到 DAC_DHR12RD [31:20] 位（存储

到 DHR2[11:0] 位）

— 12 位右对齐：将 DAC 1 通道的数据加载到 DAC_DHR12RD [11:0] 位（存储到

DHR1[11:0] 位），将 DAC 2 通道的数据加载到 DAC_DHR12RD [27:16] 位（存储

到 DHR2[11:0] 位）

根据加载的 DAC_DHRyyyD 寄存器，用户写入的数据将移位并存储到 DHR1 和 DHR2（数 据保持寄存器，即内部非存储器映射寄存器）。之后，DHR1 和 DHR2 寄存器将被自动加 载，或者通过软件或外部事件触发分别被加载到 DOR1 和 DOR2 寄存器。

DAC 转换

DAC_DORx 无法直接写入，任何数据都必须通过加载 DAC_DHRx 寄存器（写入 DAC_DHR8Rx、DAC_DHR12Lx、DAC_DHR12Rx、DAC_DHR8RD、DAC_DHR12LD 或 DAC_DHR12LD）才能传输到 DAC 通道 x。

如果未选择硬件触发（DAC_CR 寄存器中的 TENx 位复位），那么经过一个 APB1 时钟周 期后，DAC_DHRx 寄存器中存储的数据将自动转移到 DAC_DORx 寄存器。但是，如果选 择硬件触发（置位 DAC_CR 寄存器中的 TENx 位）且触发条件到来，将在三个 APB1 时钟 周期后进行转移。

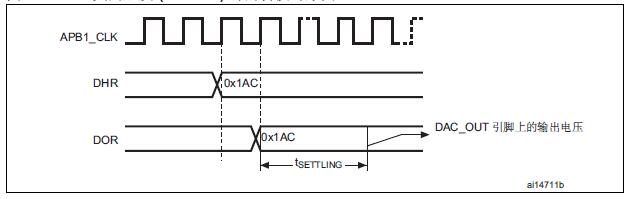

当 DAC_DORx 加载了 DAC_DHRx 内容时，模拟输出电压将在一段时间 tSETTLING 后可用， 具体时间取决于电源电压和模拟输出负载。

DAC 输出电压

经过线性转换后，数字输入会转换为 0 到 VREF+ 之间的输出电压。

各 DAC 通道引脚的模拟输出电压通过以下公式确定：

DAC 触发选择

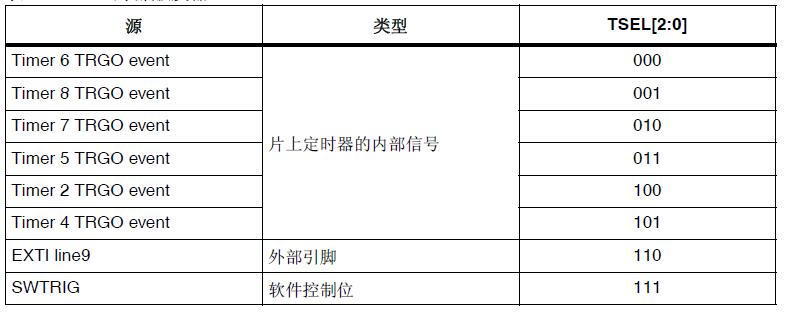

如果 TENx 控制位置 1，可通过外部事件（定时计数器、外部中断线）触发转换。TSELx[2:0] 控制位将决定通过 8 个可能事件中的哪一个来触发转换，如表所示。

每当 DAC 接口在所选定时器 TRGO 输出或所选外部中断线 9 上检测到上升沿时，DAC_DHRx 寄存器中存储的最后一个数据即会转移到 DAC_DORx 寄存器中。发生触发后再经过三个 APB1 周期，DAC_DORx 寄存器将会得到更新。

如果选择软件触发，一旦 SWTRIG 位置 1，转换即会开始。DAC_DHRx 寄存器内容加载到 DAC_DORx 寄存器中后，SWTRIG 即由硬件复位。

注意：ENx 位置 1 时，无法更改 TSELx[2:0] 位。

如果选择软件触发，DAC_DHRx 寄存器的内容只需一个 APB1 时钟周期即可转移到 DAC_DORx 寄存器。

DMA 请求

每个 DAC 通道都具有 DMA 功能。两个 DMA 通道用于处理 DAC 通道的 DMA 请求。

当 DMAENx 位置 1 时，如果发生外部触发（而不是软件触发），则将产生 DAC DMA 请 求。DAC_DHRx 寄存器的值随后转移到 DAC_DORx 寄存器。

在双通道模式下，如果两个 DMAENx 位均置 1，则将产生两个 DMA 请求。如果只需要一个 DMA 请求，应仅将相应 DMAENx 位置 1。这样，应用程序可以在双通道模式下通过一个 DMA 请求和一个特定 DMA 通道来管理两个 DAC 通道。

DMA 下溢

DAC DMA 请求没有缓冲队列。这样，如果第二个外部触发到达时尚未收到第一个外部触发 的确认，将不会发出新的请求，并且 DAC_SR 寄存器中的 DAM 通道下溢标志 DMAUDRx 将置 1，以报告这一错误状况。DMA 数据传输随即禁止，并且不再处理其他 DMA 请求。 DAC 通道仍将继续转换旧有数据。

软件应通过写入“1”来将 DMAUDRx 标志清零，将所用 DMA 数据流的 DMAEN 位清零， 并重新初始化 DMA 和 DAC 通道，以便正确地重新开始 DMA 传输。软件应修改 DAC 触发 转换频率或减轻 DMA 工作负载，以避免再次发生 DMA 下溢。最后，可通过使能 DMA 数据 传输和转换触发来继续完成 DAC 转换。

对于各 DAC 通道，如果使能 DAC_CR 寄存器中相应的 DMAUDRIEx 位，还将产生中断。

生成噪声

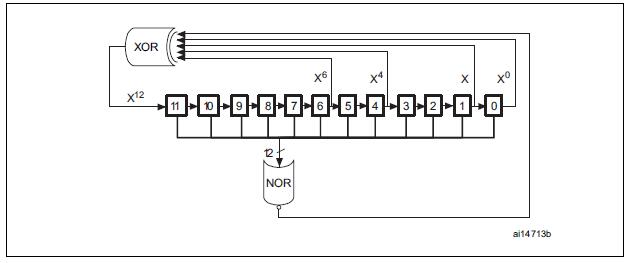

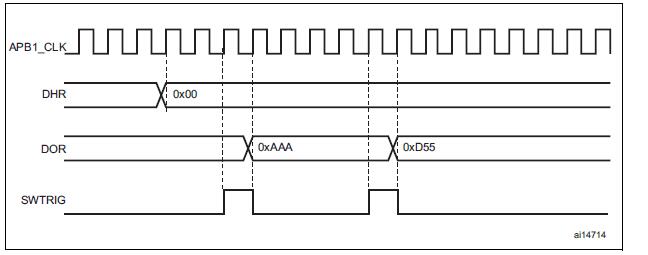

为了生成可变振幅的伪噪声，可使用 LFSR（线性反馈移位寄存器）。将 WAVEx[1:0] 置为 “01”即可选择生成噪声。LFSR 中的预加载值为 0xAAA。在每次发生触发事件后，经过三 个 APB1 时钟周期，该寄存器会依照特定的计算算法完成更新。

LFSR 值可以通过 DAC_CR 寄存器中的 MAMPx[3:0] 位来部分或完全屏蔽，在不发生溢出的 情况下，该值将与 DAC_DHRx 的内容相加，然后存储到 DAC_DORx 寄存器中。

如果 LFSR 为 0x0000，将向其注入“1”（防锁定机制）。

可以通过复位 WAVEx[1:0] 位来将 LFSR 波形产生功能关闭。

注意：要生成噪声，必须通过将 DAC_CR 寄存器中的 TENx 位置 1 来使能 DAC 触发。

生成三角波

可以在直流电流或慢变信号上叠加一个小幅三角波。将 WAVEx[1:0] 置为“10”即可选择 DAC 生成三角波。振幅通过 DAC_CR 寄存器中的 MAMPx[3:0] 位进行配置。每次发生触发 事件后，经过三个 APB1 时钟周期，内部三角波计数器将会递增。在不发生溢出的情况下， 该计数器的值将与 DAC_DHRx 寄存器内容相加，所得总和将存储到 DAC_DORx 寄存器 中。只要小于 MAMPx[3:0] 位定义的最大振幅，三角波计数器就会一直递增。一旦达到配置 的振幅，计数器将递减至零，然后再递增，以此类推。

可以通过复位 WAVEx[1:0] 位来将三角波产生功能关闭。

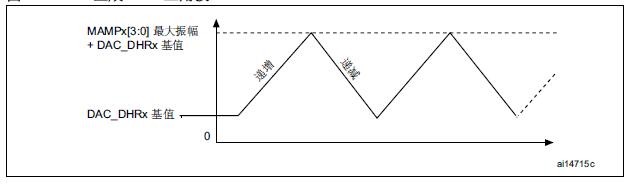

生成DAC三角波

生成三角波波形的DAC转换（使能软件触发）

DAC 双通道转换

为了在同时需要两个 DAC 通道的应用中有效利用总线带宽，DAC 模块实现了三个双寄存器： DHR8RD、DHR12RD 和 DHR12LD。这样，只需一个寄存器访问即可同时驱动两个 DAC 通道。

通过两个 DAC 通道和这三个双寄存器可以实现 11 种转换模式。但如果需要，所有这些转换 模式也都可以通过单独的 DHRx 寄存器来实现。

具体模式详见F4参考手册

STM32F4的DAC库

DAC通道

STM32支持两个DAC通道，可以使用独立或者双端模式。

DAC通道1使用DAC_OUT1(PA4)做为输出

DAC通道2使用DAC_OUT2(PA5)作为输出

DAC触发

DAC转换器可以通过DAC_Trigger_None配置成非触发模式，一旦DAC_SetChannel1Data()/DAC_SetChannelData()函数写数据到DHRx寄存器将产生DAC_OUT1/DAC_OUT2输出。

DAC可以通过下面三种方式进行触发

1.外部事件触发：通过DAC_Trigger_Ext_IT9将EXTI Line 9与仍和GPIO9相连接。相应的GPIOx_Pin9必须配置成输入模式。

2.定时器触发：TIM2,TIM4,TIM5,TIM6,TIM7,TIM8（DAC_Trigger_T2_TRGO,DAC_Trigger_T4_TRGO…）通过函数TIM_SelectOutputTrigger()选择定时器触发事件。

3.通过DAC_Trigger_Software配置成软件触发。

DAC缓存模式特性

每个DAC通道都支持DAC缓存模式以减少输出阻抗，从而不需要额外正价运算放大器来驱动外部负载。使能DAC输出缓冲需要执行下面配置1DAC_InitStructure.DAC_OutputBuffer= DAC_OutputBuffer_Enable；

在使用输出缓冲和不适用输出换从的情况下，输出阻抗的大小可以通过参考数据手册获得。

DAC生成波形

通过DAC_WaveGeneration_noise配置产生噪声。

通过DAC_WaveGenertion_Triangle配置产生三角波。

DAC数据格式

通过DAC_Align_8b_R配置成8位数据右对齐。

通过DAC_Align_12b_L配置成12为数据左对齐。

通过DAC_Align_12b_R配置成12位数据右对齐。

DAC数据到电压值的转换

DAC_OUTx = VREF+*DOR/4095

DOR：表示DAC输出数据寄存器。

VREF+：表示输入参考电压。

举一个例子：若果要DAC_OUT1输出0.7v的电压，可以通过下面的函数来实现DAC_SetChannel1Data（DAC_Align_12b_R，868）；

假设VREF+=3.3v,DAC_OUT1=(3.3*868)/4095 = 0.7V

DMA请求

通过DAC_DMACmd()使能DAC的DMA通道1.DMA请求的映射关系如下：

DAC通道1映射到DMA1 Stream5 channel7

DAC通道2映射到DMA1 Stream6 channel7

DAC的驱动方法

通过使能DAC时钟RCC_APB1PeriphClockCmd（RCC_APB1Periph_DAC,ENABLE）.

配置DAC_OUTx（DAC_OUT1: PA4, DAC_OUT2: PA5）为模拟模式。

通过DAC_Init()初始化DAC。

通过函数DAC_Cmd()使能DAC。
