　　变压器变比测试仪工作原理

　　变压器变比电桥测量仪是测量变压器变压比的专用仪器。变压器变比电桥测量仪，属于电力测量仪器领域，由变压器、可变电阻、电阻箱、切换开关、拨动开关、相敏放大器等组成，该变压器变比电桥测量仪由于增加了几个切换开关，使其具有接线容易，操作简单，提高了工作效率，另外，还具有体积小，携带方便，准确度高等优点。鼎升电力生产的DCBC-H全自动变压器变比测试仪属于现代电力工业部门zui理想的变压器变比测试设备。变压器的变压比是变压器制造和使用中的一个很重要的技术参数，对于这个参数检测的准确与否，是至关重要的。长期以来，国内对于变压器变比电桥的检测一直没有统一的标准和方法，致使许多单位自行采用一些简单的方法对变压器变比电桥进行检测，如互感器法、电阻分压法等。这些方法因标准本身的局限性，都不能对变压比电桥进行全面的检定，所以不能确切地反映被检电桥的误差。

　　变压器变比电桥结构和工作原理：

　　变压器变比电桥有三种结构形式，即标准变压器型、标准电阻型和自动变比测量仪。目前国内常见的是标准变压器型和标准电阻型。

　　变压器变比电桥工作原理如图1所示。

变压器变比测试仪工作原理_变压器变比测试仪参数设置

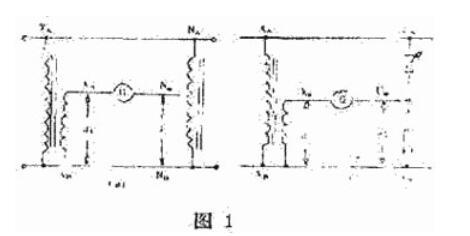

　　图1（a）为标准变压器型变压器变比电桥工作原理图，图1（b）为标准电阻型变压器变比电桥工作原理图。

　　图1中当被测变压器的初级侧XA、XB端与变压比电桥的NA、NB端共同受电时，被测变压器的次级侧Xa、XB端与变压比电桥的Na、NB端产生电压U1、U2，预置变压比电桥比值盘的示指等于被测变压器变压比的标准值、调节电桥误差盘使检流计G指零，就得到被测变压比的误差值。

　　变压器变比电桥通常由比值盘、误差盘、相序开关、联结组合开关、输入变压器、放大器、内附检流计等部分组成。其中，比值盘、误差盘、相序连接、联结组合和内附检流计的灵敏度是需要进行常规检定的。

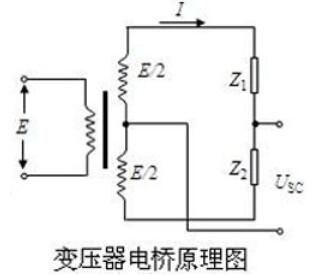

　　变压器变比电桥原理图：

变压器变比测试仪工作原理_变压器变比测试仪参数设置

　　变压器变比测试仪特性

　　1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

　　2、内部自带电源、自动产生三相大功率测试电源。

　　3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

　　4、可自动进行波形畸变校正，温度校正，电压校正，电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

　　5、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

　　6、电池剩余电量百分数指示功能，绝非简单的亏电报警。

　　6、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

　　7、用户可随时将测试的数据通过微型打印机将结果打印出来。

　　8、测试结果存储功能，可存储200组容量测试数据。

　　变压器变比测试仪参数

　　变压器变比测试仪参数具有体积小，重量轻，精度高，稳定性好等优点。它采用大屏幕液晶汉字显示、菜单操作，界面清晰，变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。

　　量程：0.9～10000

　　准确度：±（读数×0.1%+2字）（小于等于500）

　　±（读数×0.2%+2字）（大于500小于等于3000）

　　±（读数×0.3%+2字）（大于3000）

　　分辨率：0.9～9.9999（0.0001）100～999.99（0.01）10000及以上（1）

　　10～99.999（0.001）1000～9999.9（0.1）

　　工作电源：内置电池或外置充电器，充电器使用条件，输入100-240VAC，50/60Hz

　　充电时间：约5小时

　　仪器重量：3.5Kg

　　仪器体积：260mm（长）×200mm（宽）×160mm（高）

　　3.8使用温度：-10℃～50℃

　　3.9相对湿度：＜90%，不结露

变压器变比测试仪专用仪器参数
