2021年12月30日 | 绝缘耐压测试仪的原理_绝缘耐压测试仪的特点
2021-12-30 来源：elecfans
绝缘耐压测试仪的原理
绝缘耐压测试仪由控制部分、绝缘电阻测试、耐压测试三部分组成，控制部分是整个仪器的核心，其控制整个仪器的启动、复位、声光报警、定时、自动循环测试等功能。

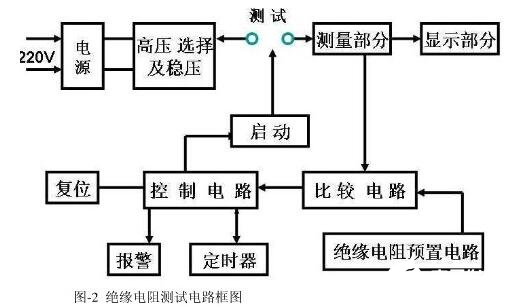

绝缘电阻测试是由高压直流电源、绝缘电阻预置电路、放大器、比较器和指示仪表组成，高压直流电源提供施加于被测对象的试验电压，分为500V和1000V两档。绝缘电阻预置电路可以任意设定被测对象的绝缘电阻值。测试时，被测对象与放大器的输入电阻串联，并跨接于高压直流电源上，放大器将其输入电阻上的信号经放大后一路输出至指示仪表，由指示仪表直接读出被测对象绝缘电阻的电阻值，另一路输出送至比较器与预置的电阻进行比较，通过控制部分判断被测对象的合格与不合格。

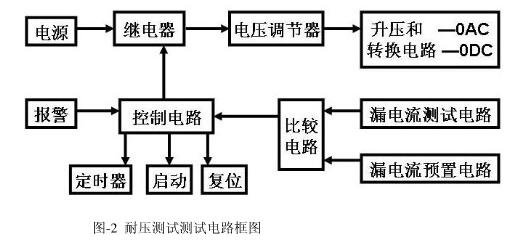

耐压测试电路由高压升压回路、漏电流检测回路、漏电流比较电路、指示仪表组成，高压升压回路能够调整输出到被测对象所需要的试验电压，漏电流检测回路能够检测被测对象的真实的漏电流。其实测漏电流通过漏电流比较电路与设定保护漏电流相比较，通过控制部分，判断出被测对象的合格与不合格，指示仪表直接读出试验电压值和漏电流值（检测的试验漏电流或设定保护电流值）。在试验中，样品在要求的试验电压作用下达到规定的时间时，仪器自动或被动切断试验电压；一旦出现击穿，漏电流超过设定的击穿（保护）电流，能够自动切断输出电压岁并同时报警，以确定样品能否承受规定的最高耐压强度实验。
绝缘耐压测试仪的特点
1、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
2、自动错误诊断，易于发现和解决问题。
3、软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
4、四个显示窗同时显示高低压电压、电流和耐压时间，以及多个状态指示灯。
5、人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
6、具有回零检测功能，回零确定后才可进行试验，安全可靠。
7、完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
8、实时显示高压电压、高压电流、低压电流，时间及耐压结果，显示直观明了。
9、超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10、试验结果可查看和打印，并具有自动/手动打印方式。
11、无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
