2021年12月31日 | 普源示波器在通信原理实验中的应用
2021-12-31 来源：eefocus
测试需求：

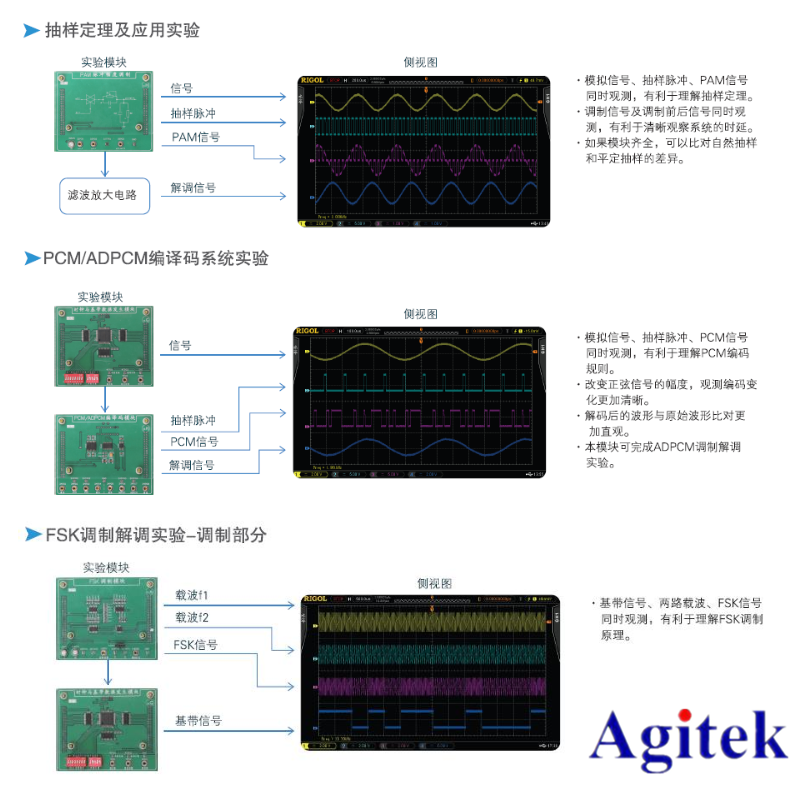

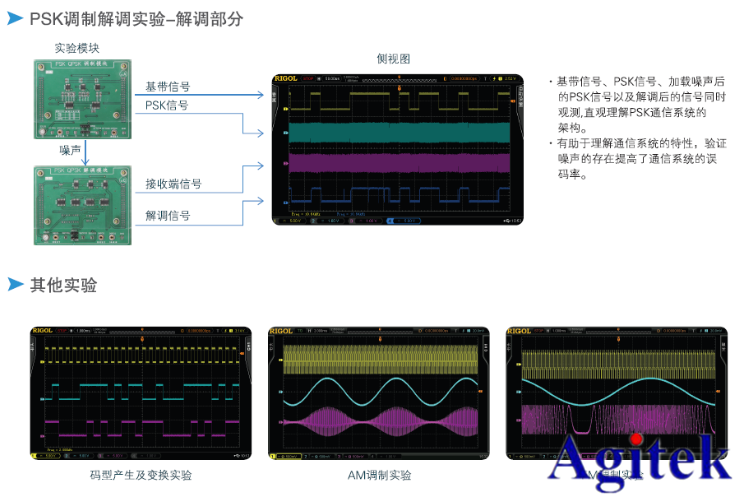

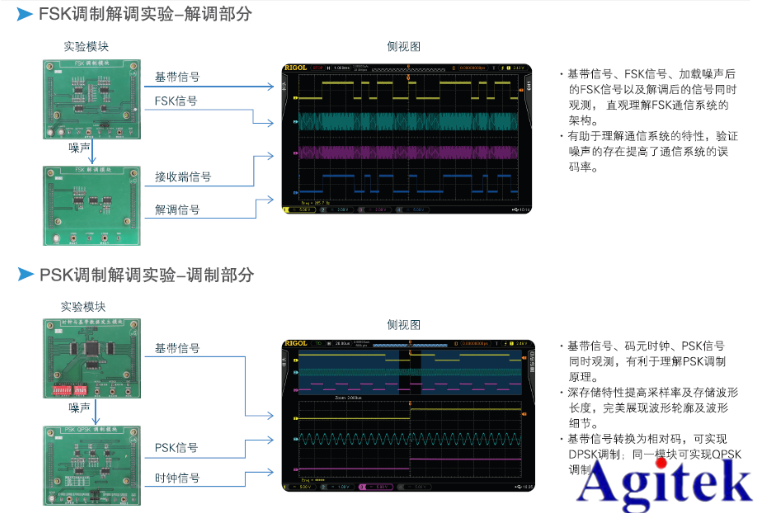

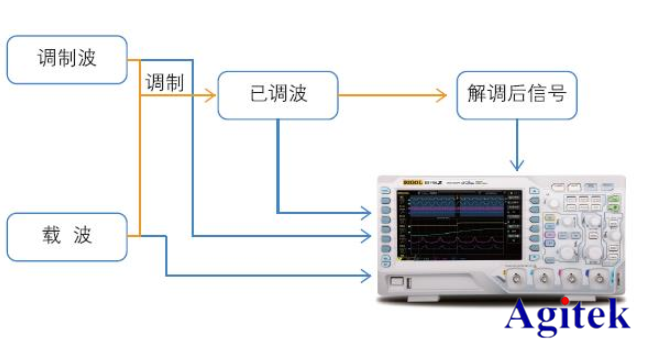

调制解调是非常重要的通信技术，也是通信原理课程中必须掌握的知识点，调制解调实验更是通信类实验中的必做实验。调制解调实验主要目的是让学生理解调制解调的工作原理，通过使用测量仪器（比如示波器）观测调制解调电路输出的各类信号波形（包括：载波，调制波，已调波，解调后的波形）并进行必要的测量，学生可以直观的掌握调制解调的原理。目前高校基础实验室中较为常见的是双通道示波器，对于调制解调电路信号不能在一次测量中全部观测到，普源示波器 DS1000Z系列四通道可以很好的满足此类测试需求，如下图所示，示波器可以在同一屏幕上观测载波，调制波，已调波，以及解调后的波形。
测试方案：
教学实用功能：
自动测量——专用测量键

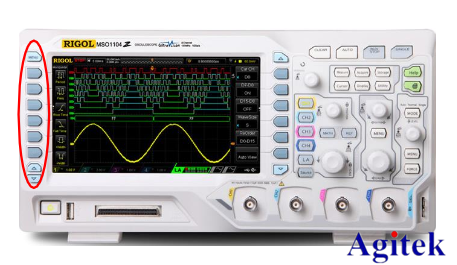

普源示波器DS1000Z提供24种自动测量参数，所有参数可通过面板左侧的专用测量菜单键一键调出。
自动测量——参数图标
每个测量参数都有参数示意图标，显示每个测量项目测量的是波形的什么参数，且图标的颜色会根据测量信源的选择自动调整颜色，让学生更直观的理解测量参数的意义。
自动测量——自动光标
自动光标会标记出当前所选测量项对应的波形参数位置，图像化方式有助于学生理解测量结果。

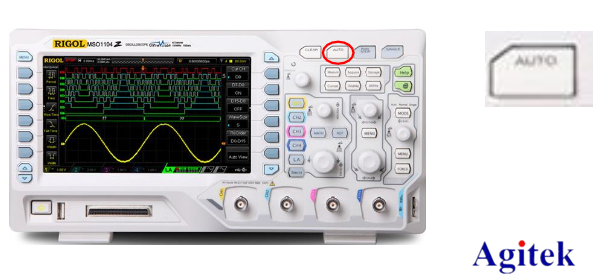

AUTO键锁定
教师可以锁定示波器上面板上的Auto按键，禁用自动设置示波器的功能，让学生更多的亲手设置示波器的垂直、水平、触发等参数，得到正确稳定的波形显示。按示波器面板上的【Utility】键，进入“Auto选项”菜单，按下“锁定”键即可锁定按键，如需解锁，需要发送远程命令“:SYSTem:AUToscale1”解锁。
一键截图

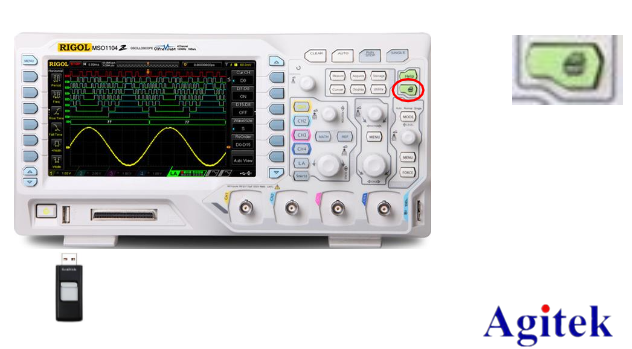

学生可以方便的把实验过程中示波器的屏幕图像拷贝到U盘中，方便课后的分析和填写实验报告。将U盘插入示波器前面板的USB接口，然后按面板右侧的打印键，即可将当期屏幕图像保存到U盘中。
设备选型方案
