汽车底盘构造之传动系统详解

底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。

图1 汽车底盘

传动系 传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。   传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。   传动系的种类和组成

传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

1、机械式传动系一般组成及布置示意（见图2所示）。

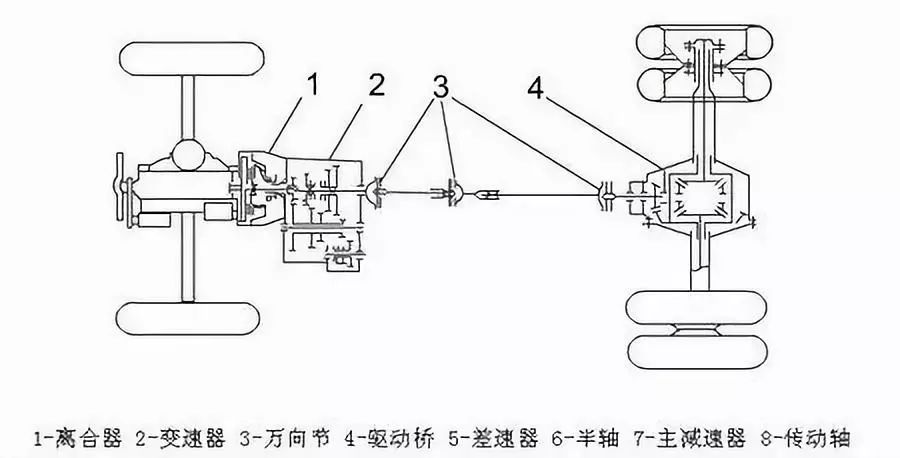

图2 发动机前置、纵置，后轮驱动的布置示意 传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。

图3 发动机前置、纵置，前轮驱动的布置示意 发动机前置、纵置和前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置，如图3所示。 2、典型液力机械传动示意图（如图4所示）。

1-液力变矩器  2-自动器变速器   3-万向传动   4-驱动桥   5-主减速器  6-传动轴 图4 液力机械传动示意 液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。 3、静液式传动系示意图（如图5所示）。

1-离合器 2-油泵 3-控制阀 4-液压马达 5-驱动桥 6-油管 图5  静液式传动系示意 液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。主要由发动机驱动的油泵、液压马达和控制装置等组成。

4、混合式电动汽车采用的电传动（如图6所示）。

1-离合器 2-发电机 3-控制器 4-电动机 5-驱动桥 6-导线 图6  混合式电动汽车采用的电传动 电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。

传动系的布置型式

机械式传动系常见布置型式主要与发动机的位置及汽车的驱动型式有关。可分为：

1、前置后驱—FR：即发动机前置、后轮驱动 这是一种传统的布置型式。国内外的大多数货车、部分轿车和部分客车都采用这种型式。它是前轮转向后轮驱动，发动机输出动力通过离合器—变速器—传动轴输送到驱动桥上，在此减速增扭后传送到后面的左、右半轴上，驱动后轮使汽车运行，前后轮各行其职，转向与驱动分开，负荷分布比较均匀。

2、后置后驱—RR：即发动机后置、后轮驱动 在大型客车上多采用这种布置型式，少量微型、轻型轿车也采用这种型式。发动机后置，使前轴不易过载，并能更充分地利用车箱面积，还可有效地降低车身地板的高度或充分利用汽车中部地板下的空间安置行李，也有利于减轻发动机的高温和噪声对驾驶员的影响。缺点是发动机散热条件差，行驶中的某些故障不易被驾驶员察觉。远距离操纵也使操纵机构变得复杂、维修调整不便。但由于优点较为突出，在大型客车上应用越来越多。

3、前置前驱—FF：发动机前置、前轮驱动 这种型式操纵机构简单、发动机散热条件好。但上坡时汽车质量后移，使前驱动轮的附着质量减小，驱动轮易打滑；下坡制动时则由于汽车质量前移，前轮负荷过重，高速时易发生翻车现象。现在大多数轿车采取这种布置型式。

4、越野汽车的传动系 越野汽车一般为全轮驱动，发动机前置，在变速箱后装有分动器将动力传递到全部车轮上。目前，轻型越野汽车普遍采用4×4驱动型式，中型越野汽车采用4×4或6×6驱动型式；重型越野汽车一般采用6×6或8×8驱动型式。
