强化中端FPGA布局，AMD推出第二代Kintex UltraScale+ FPGA

在智能技术席卷工业、医疗与媒体制作等关键领域的今天，对实时计算、高带宽与系统长期稳定性的需求正以前所未有的速度增长。为回应这一时代性挑战，AMD近期正式推出其第二代Kintex UltraScale+系列中端FPGA。新产品在内存性能、I/O能力和安全性方面进行了全面升级，旨在为高性能智能系统提供更强大的核心支持。

这不仅仅是一次产品的迭代，更是AMD针对高性能智能系统核心需求所交出的一份战略答卷，旨在重新定义中端可编程逻辑器件的性能边界与应用可能性。

新一代FPGA延续了Kintex系列成熟可靠的基础架构，同时集成了LPDDR4X/5/5X内存控制器。这种设计在保证功耗和延迟可控的前提下，显著提升了内存带宽和确定性，能够更好地应对图像处理、实时控制和数据密集型工作负载的需求增长。

与上一代产品相比，新一代FPGA在关键性能指标上有显著提升：

• PCIe带宽提升至2.5倍：PCIe Gen4 x8接口提供128Gb/s带宽，支持最高8路无压缩4K60视频，或48路无压缩1080p60视频；凭借稳定的吞吐量，可将多路超高清视频流直接传入服务器端GPU，实现实时AI推理、搭建GPU加速的虚拟制作系统，并在直播中训练或部署AI回放/分析模型；

• 内存带宽提升至5倍：单设备搭载6个专用32位LPDDR4X/5/5X-4266内存控制器，总带宽最高可达102GB/s；完美适配低延迟直接内存访问（DMA）与网络抖动平滑处理，在高负载场景下仍能保障视频帧可靠传输、时序 / 同步精准，系统运行稳定。

• 同时嵌入式RAM和DSP资源也有所增加。

这些改进使得设计人员无需升级到更高成本的FPGA等级，就能满足更高的系统吞吐量和更低的延迟要求。

根据官网信息，新产品包括3个SKU，包括328K逻辑单元的2KU030P、410K逻辑单元的2KU040P、491K逻辑单元的2KU050P。

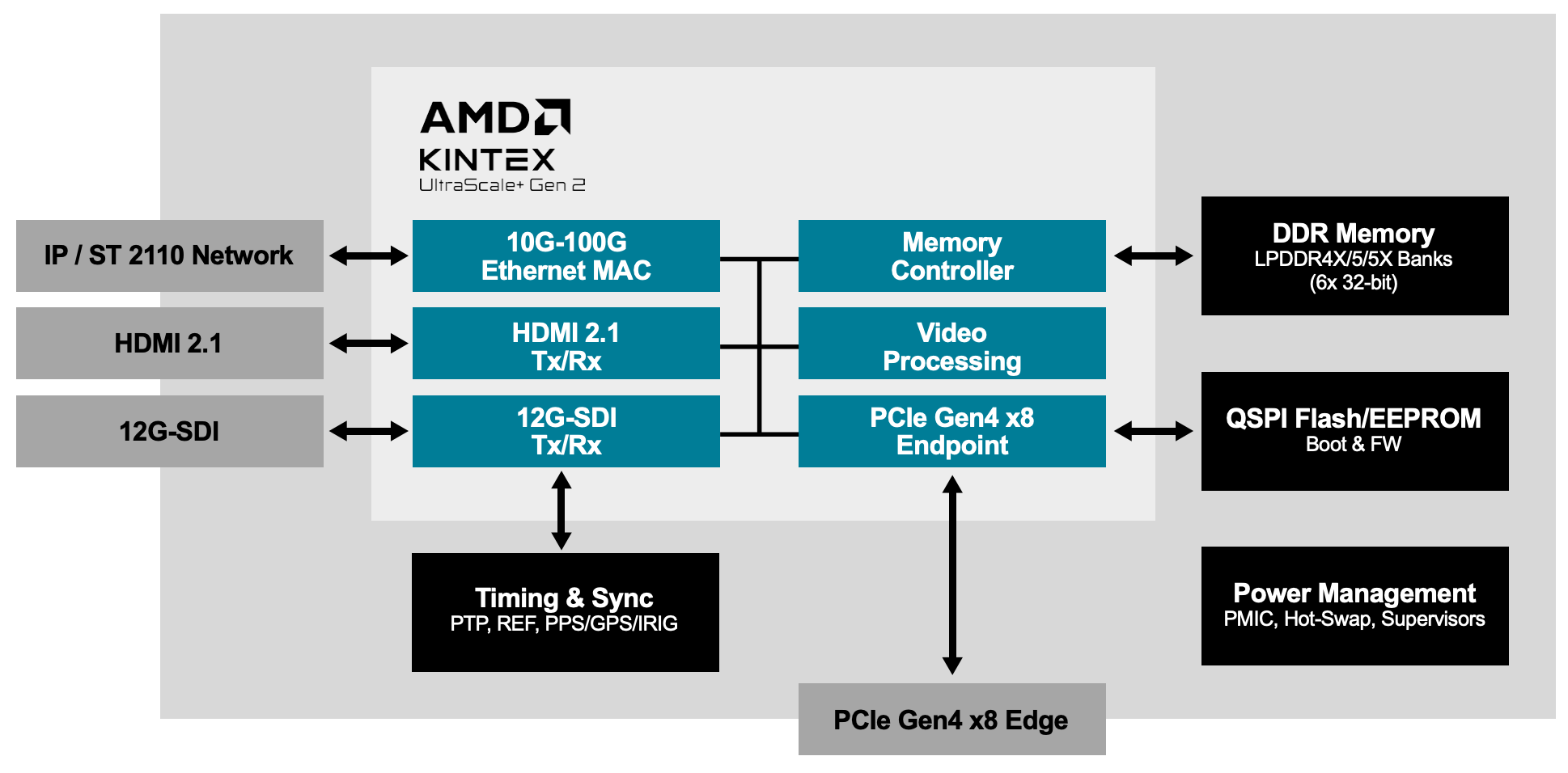

在实际应用层面，第二代Kintex UltraScale+针对多个高端应用场景进行了优化。在广播和专业媒体制作领域，其高速收发器和PCIe Gen4接口可以支持4K AV-over-IP、多路流采集和高精度帧传输。对于半导体测试和测量系统，提升的内存带宽有助于加速图形生成和故障捕获等高时效性任务。在工业自动化和医疗成像应用中，增强的传感器连接能力能够提升实时响应速度和图像质量。

在系统安全性和长期使用方面，第二代Kintex UltraScale+集成了设备身份验证、比特流加密、防复制保护以及符合CNSA 2.0标准的加密机制，满足医疗、工业等受监管行业的严格安全需求。AMD承诺为该系列产品提供至少到2045年的供货保障，这有助于客户维持长期部署的稳定性，降低因元器件停产而需要重新设计的风险。

开发支持方面，新产品继续兼容AMD Vivado和Vitis开发环境，并支持现有的视频、以太网和连接IP，确保设计工作的连续性。按照计划，2026年第三季度将提供仿真支持，XC2KU050P预量产芯片将于2026年第四季度开始送样，量产预计在2027年上半年启动。

随着工业数字化和高端影音制作需求的持续增长，中端FPGA需要在性能、安全和供应稳定性之间取得良好平衡。AMD第二代Kintex UltraScale+的发布，不仅回应了市场对带宽和实时性的升级需求，也进一步增强了其在长生命周期应用市场的竞争力。
