概述
KS0713是一种小型的大规模集成并带有驱动器和控制器的点阵型液晶模块。它的外观尺寸为42mm×39mm,有29个外部引脚。它直接受 单片机 控制,接收8位串行或并行数据, 同时可将数据显示,并将数据存储在模块同的数据存储器中（DDRAM）。由于DDRAM中的数据显示单元与液晶屏的点阵单元存在一一对应关系,并且KS0713液晶模块数据的读写操作不受外部时钟的控制,因而KS0713的显示具有很高的灵活性。KS0713液晶模块带有液晶必需电源驱动电路,这样可用最小的元件和最小的功耗实现模块的功能。
一、基本原理
1.引脚说明

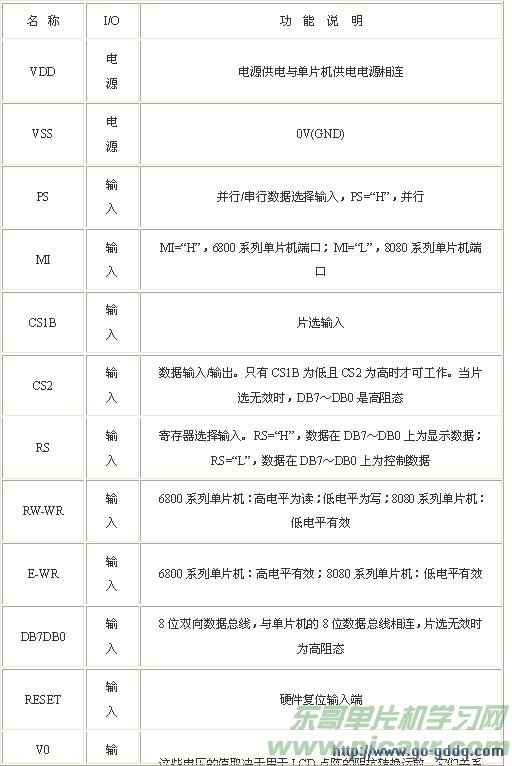

表1对KS0713的引脚及其功能进行了说明。
表1 KS0713引脚说明
2.KS0713液晶模块的主要结构
（1）显示数据存储器（DDRAM）

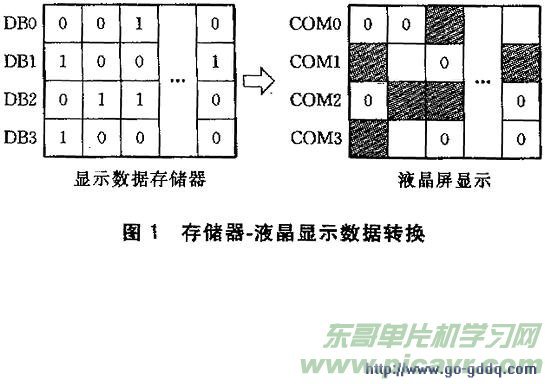

DDRAM用来存放液晶的显示数据。它是一个65行、132列的地址空间。65行构成了9页,其中前8页是由8列构成（DB0～DB7）,第9页是单独一行（只有DB0）。显示数据DB0～DB7通过 单片机 的数据口送入,并通过DB0～DB7直接读或写到每页对应的8行;同时每一点阵可通过确定页地址和列地址来确定位置。在向DDRAM中写数据的同时,液晶屏上对应的点阵被显示,如图1所示。
（2）页地址电路
页地址电路的功能是为显示数据存储器提供页地址。页地址的确定是通过页控制字送到一个4位的页地址寄存器中来实现的。例如：第8页,DB3为高电平时,DB2、DB1和DB0为低电平。
（3）行地址电路
行地址电路根据显示起始行（COM0）为DDRAM提供行地址,因此通过改变行地埴址,可在不改变片内RAM的情况下滚动屏幕和切换。页地址的改变是通过行地址寄存器实现的。它只通过初始显示行指令和6位的计数电路来改变。寄存器的内容在液晶开始每一帧时自动复制到行计数器中。
（4）列地址电路

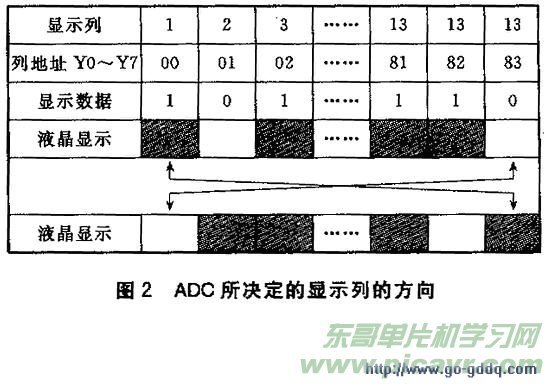

列地址电路为DDRAM提供列地址。它有一个8位的可预先设置的计数器,当设置列地址的MSB/LSB指令发送后,Y7～Y0就被更新（详见控制字说明）;当有读或写指令时,列地址会每次相应加1,这样 单片机 可以连续地传送显示数据。但是,8位的计数器在没有设置MSB/LSB时处于锁定状态,此时它的锁定值为大于84H的任意数,并且不能实现自动增加的功能。一旦MSB/LSB经再次设定,计数器才可解锁。列地址计数器相对于页地址寄存器是独立的（见表2）。ADC选择指令可例转列地址和显示列之间的对应关系,如图2所示。
表2 指令控制字表
（5）液晶显示电路
液晶显示电路具有1个片内振荡器,振荡频率独立于VDD。振荡器的输出信号用于电压转换和液晶显示的定时产生电路,定时产生电路一些信号用于液晶的显示。液晶显示的时钟信号是通过振荡时钟产生的,这一时钟信号为行计数器和显示数据锁存器提供了时钟信号。片内RAM的行地址与液晶显示时钟信号同步产生,并且132位的显示数据根据显示时钟信号同步锁存到显示数据锁存电路中
