2018年12月21日 | STM32标准外设库函数SetSysClockTo72(void)

在http://blog.csdn.net/qq_29344757/article/details/73479924文章中介绍了STM32的时钟体系，现在以STM32标准外设库SetSysClockTo72()函数为例，介绍关于RCC的编程。

有了前面文章的基础，学习RCC已经不再那么艰难枯燥了，至少我是这么觉得的。SetSysClockTo72(void)函数是我们使用外设库时默认的系统时钟设置函数。

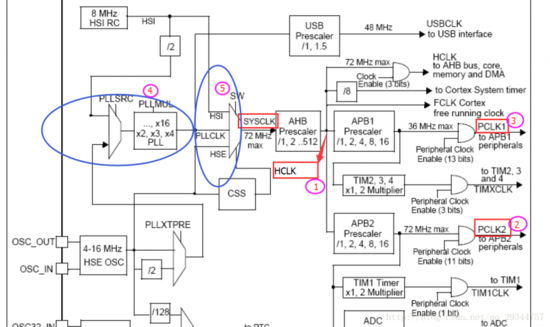

如上图的标注，该函数最核心的功能也就是设置这5点，

(1) 设置HCLK，HCLK = SYSCLK

(2) 设置PCLK2，PCLK2 = HCLK

(3) 设置PCLK1，PCLK1 = HCLK / 2

(4) 设置PLL时钟来源及PLL倍频因数

(5) 选择PLL作为系统时钟源，即PLLCLK = SYSCLK

一般情况下，系统使用HSE时钟源，然后HSE经过PLL倍频后作为系统时钟。通常的配置是HSE = 8M，PLL的倍频因数为9，那么系统时钟SYSCLK = 8M * 9 = 72MHz，由此推导，HCLK = PCLK2 = 72MHz，PCLK1 = 36MHz。

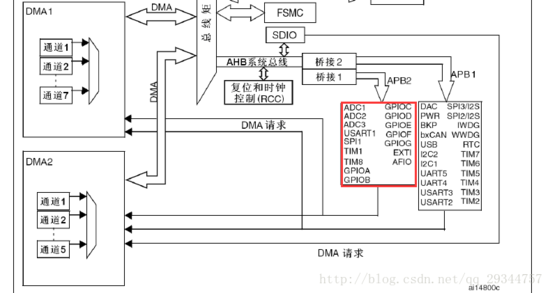

PCLK2属于高速的总线时钟，片上高速的外设就挂载到这条总线上的，如全部的GPIO、SPI1、USART1等：

如下代码是摘自标准外设库文件system_stm32f10x.c，且将互联型相关的代码删除。该函数直接操作寄存器，有关寄存器操作需要参照《STM32中文参考手册_V10.pdf》相关章节。

程序流程为：

(1) 开启HSE，等待HSE稳定

(2) 设置APB2、APB1、AHB分频系数

(3) 设置PLL的时钟来源和PLL的倍频系数

(4) 开启PLL，等待PLL稳定

(5) 读取时钟切换状态，确保PLLCLK被选为系统时钟

static void SetSysClockTo72(void)

{

    __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

    //1.使能HSE

    RCC->CR |= ((uint32_t)RCC_CR_HSEON);

    //等待HSE稳定，StartUpCounter用于超时处理判断标志

    do

    {

        HSEStatus = RCC->CR & RCC_CR_HSERDY;

        StartUpCounter++;

    } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

    //若HSE稳定，HSEStatus = 0x01

    if ((RCC->CR & RCC_CR_HSERDY) != RESET)

    {

        HSEStatus = (uint32_t)0x01;

    }

    else    //HSE超时了还没稳定

    {

        HSEStatus = (uint32_t)0x00;

    }

    //2. HSE启动成功

    if (HSEStatus == (uint32_t)0x01)

    {

        //使能flash预存储缓冲区，flash设置相关

        FLASH->ACR |= FLASH_ACR_PRFTBE;

        FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);

        FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;

        //不分频SYSCLK, HCLK = SYSCLK

        RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

        //不分频HCLK, PCLK2 = HCLK

        RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

        //2分频HCLK, PCLK1 = HCLK / 2

        RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

        //3. 设置PLL时钟来源、PLL倍频因素为9，即PLLCLK等于8M * 9 = 72M

        RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |

                                            RCC_CFGR_PLLMULL));

        RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);

        //4. 使能PLL

        RCC->CR |= RCC_CR_PLLON;

        //等待PLL稳定

        while((RCC->CR & RCC_CR_PLLRDY) == 0);

        //5. 选择PLL作为系统时钟源

        RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

        RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

        //读取时钟切换状态成功标志位

        while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08);

    }

    else

    {

        //HSE启动失败，用户可以编程作出提示

    }

}
