2019年02月14日 | STM32 PWM输出函数

1、参考资料

     《STM32F1开发指南-库函数版本》-第14章 PWM输出实验

     《STM32中文参考手册V10》-第14章  通用定时器

2、STM32 PWM工作过程

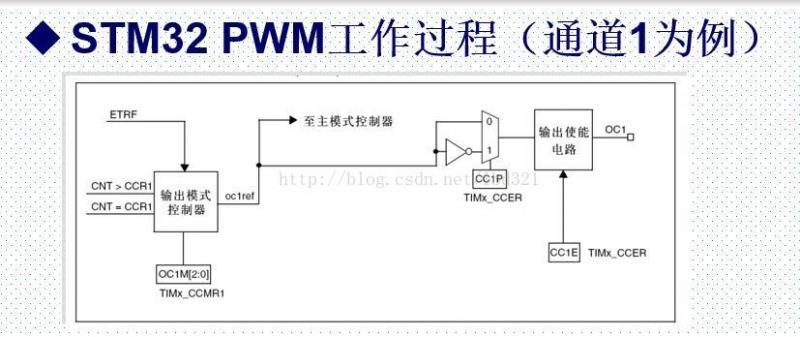

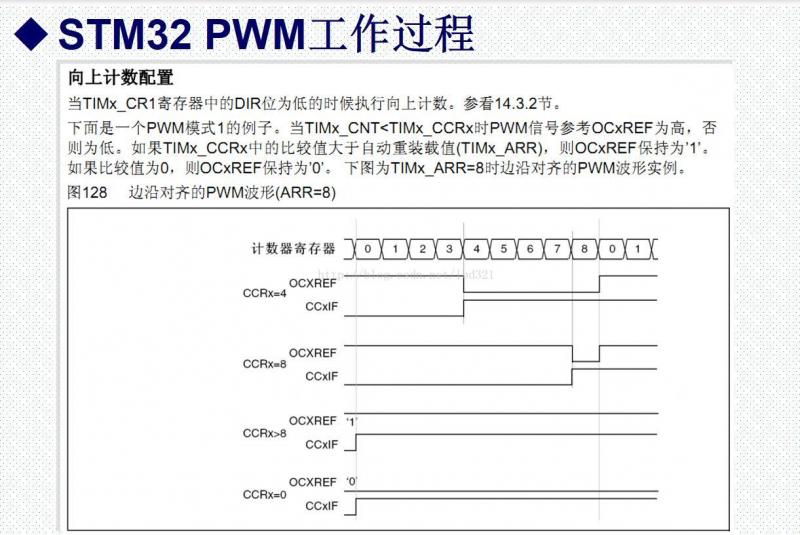

    ·STM32 PWM工作过程(通道1为例)

      CCR1:捕获比较(值)寄存器（x=1,2,3,4):设置比较值。

            CCMR1: OC1M[2:0]位：

                   对于PWM方式下，用于设置PWM模式1【110】或者PWM模式2【111】

            CCER:CC1P位：输入/捕获1输出极性。0：高电平有效，1：低电平有效。

            CCER:CC1E位：输入/捕获1输出使能。0：关闭，1：打开。

3、PWM模式1&PWM模式2

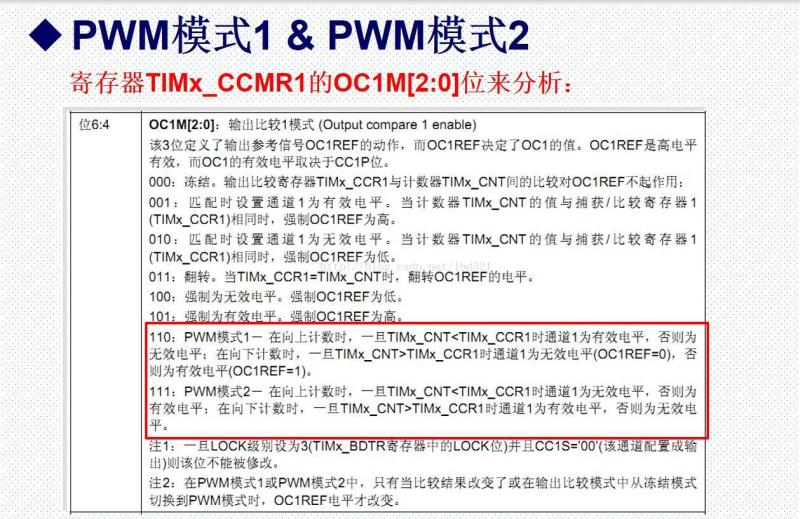

    寄存器TIMx_CCMR1的OC1M[2:0]位来分析：

    ·STM32PWM工作过程

    ·STM32 PWM

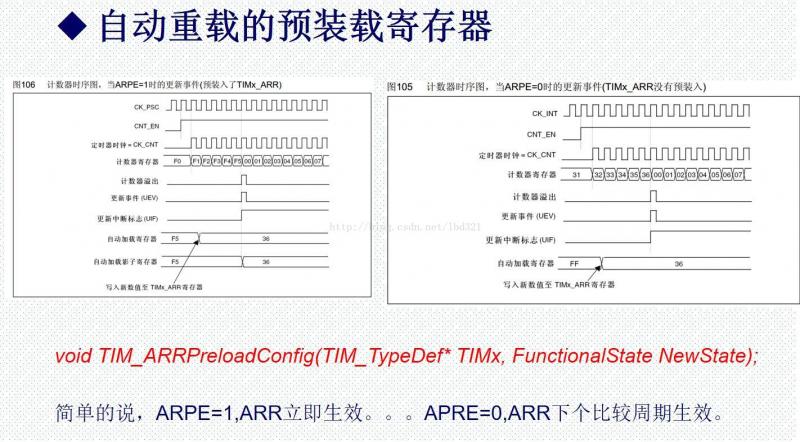

    ·自动重载的预装载寄存器

    ·STM32定时器3输出通道引脚

4、PWM输出库函数

      void TIM_OCxInit(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);

    typedef struct

        {

          uint16_t TIM_OCMode;  //PWM模式1或者模式2

          uint16_t TIM_OutputState; //输出使能 OR失能

          uint16_t TIM_OutputNState;

          uint16_t TIM_Pulse; //比较值，写CCRx

          uint16_t TIM_OCPolarity; //比较输出极性

          uint16_t TIM_OCNPolarity;

          uint16_t TIM_OCIdleState;

          uint16_t TIM_OCNIdleState;

        } TIM_OCInitTypeDef;

    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //PWM模式2

        TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能

        TIM_OCInitStructure. TIM_Pulse=100;

        TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高

        TIM_OC2Init(TIM3, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM3 OC2

     ·设置比较值函数

        void TIM_SetCompareX(TIM_TypeDef* TIMx, uint16_t Compare2);

     ·使能输出比较预装载：

        void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);

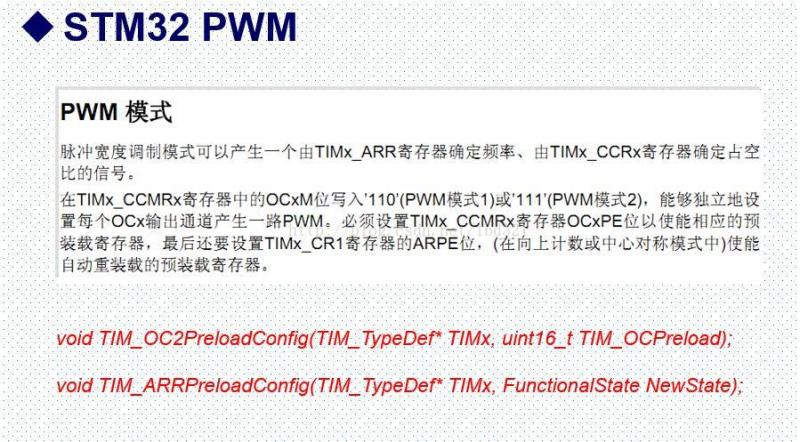

     ·使能自动重装载的预装载寄存器允许位

        void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);

    ·要求：

       使用定时器3的PWM功能，输出占空比可变的PWM波，用来驱动LED灯，从而达到LED[PB5]亮度由暗变亮，

         又从亮变暗，如此循环。

    ·PWM输出配置：

    ①   使能定时器3和相关IO口时钟。

         使能定时器3时钟：RCC_APB1PeriphClockCmd();

         使能GPIOB时钟：RCC_APB2PeriphClockCmd();

        ②     初始化IO口为复用功能输出。函数：GPIO_Init();

                GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

        ③  这里我们是要把PB5用作定时器的PWM输出引脚，所以要重映射配置，

               所以需要开启AFIO时钟。同时设置重映射。

                RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

                GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE);

        ④    初始化定时器：ARR,PSC等：TIM_TimeBaseInit();

        ⑤    初始化输出比较参数:TIM_OC2Init();

        ⑥   使能预装载寄存器： TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);

        ⑦   使能定时器。TIM_Cmd();

        ⑧   不断改变比较值CCRx，达到不同的占空比效果:TIM_SetCompare2();
