2019年02月14日 | 跑马灯-位带操作
2019-02-14 来源：eefocus
1、参考资料
《STM32F1开发指南-库函数版本》-5.2.1小节IO口的位带操作实现
STM32F1xx官方资料：
《STM32中文参考手册V10》-第8章通用和复用功能IO(GPIO和AFIO)
《Cortex-M3权威指南(中文)》第5章 位带操作
2、位操作的本质目的就是操作寄存器
1)位操作比较方便操作IO口
2)位操作原理
把每个比特膨胀为一个32位的字，当访问这些字的时候就达到了访问
比特的目的，比如说BSRR寄存器有32个位，那么可以映射到32个地址
上，我们去访问（读-改-写）这32个地址就达到访问32个比特的目的。
3)哪些区域支持位操作
其中一个是 SRAM 区的最低 1MB 范围，
0x20000000 ‐ 0x200FFFFF（SRAM 区中的最低 1MB）
第二个则是片内外设区的最低 1MB范围，
0x40000000 ‐ 0x400FFFFF（片上外设区中最低 1MB）
4)sys.h里面对GPIO输入输出部分功能实现了位带操作
5)最终输出都操作了ODR寄存器

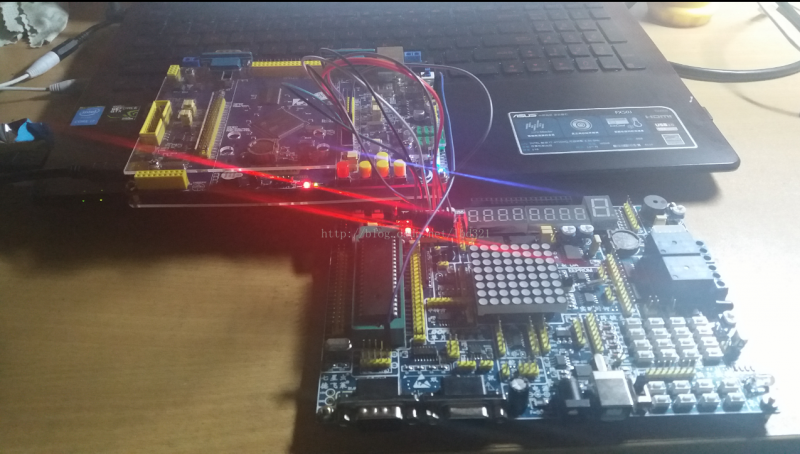

3、写代码
HARDWARE led.c led.h 都是老套路了
直接复制库函数版的代码，更改既可
PBout(5) = 1; //PB5输出高电平
PBout(5) = 0; //PB5输出低电平
PEout(5) = 1; //PE5输出高电平
PEout(5) = 0; //PE5输出低电平
