stm32 HAL库分析之CAN

阻塞发送

HAL_StatusTypeDef HAL_CAN_Transmit(CAN_HandleTypeDef* hcan, uint32_t Timeout)

565 {

566 uint32_t transmitmailbox = CAN_TXSTATUS_NOMAILBOX;

567 uint32_t tickstart = 0U;

568

569 /* Check the parameters */

570 assert_param(IS_CAN_IDTYPE(hcan->pTxMsg->IDE));

571 assert_param(IS_CAN_RTR(hcan->pTxMsg->RTR));

572 assert_param(IS_CAN_DLC(hcan->pTxMsg->DLC));

573

574 if(((hcan->Instance->TSR&CAN_TSR_TME0) == CAN_TSR_TME0) || \

575 ((hcan->Instance->TSR&CAN_TSR_TME1) == CAN_TSR_TME1) || \

576 ((hcan->Instance->TSR&CAN_TSR_TME2) == CAN_TSR_TME2))

577 {

578 /* Process locked */

579 __HAL_LOCK(hcan);

580

581 /* Change CAN state */

582 switch(hcan->State)

583 {

584 case(HAL_CAN_STATE_BUSY_RX0):

585 hcan->State = HAL_CAN_STATE_BUSY_TX_RX0;

586 break;

587 case(HAL_CAN_STATE_BUSY_RX1):

588 hcan->State = HAL_CAN_STATE_BUSY_TX_RX1;

589 break;

590 case(HAL_CAN_STATE_BUSY_RX0_RX1):

591 hcan->State = HAL_CAN_STATE_BUSY_TX_RX0_RX1;

592 break;

593 default: /* HAL_CAN_STATE_READY */

594 hcan->State = HAL_CAN_STATE_BUSY_TX;

595 break;

596 }

597

598 /* Select one empty transmit mailbox */

599 if ((hcan->Instance->TSR&CAN_TSR_TME0) == CAN_TSR_TME0)

600 {

601 transmitmailbox = CAN_TXMAILBOX_0;

602 }

603 else if ((hcan->Instance->TSR&CAN_TSR_TME1) == CAN_TSR_TME1)

604 {

605 transmitmailbox = CAN_TXMAILBOX_1;

606 }

607 else

608 {

609 transmitmailbox = CAN_TXMAILBOX_2;

610 }

611

612 /* Set up the Id */

613 hcan->Instance->sTxMailBox[transmitmailbox].TIR &= CAN_TI0R_TXRQ;

614 if (hcan->pTxMsg->IDE == CAN_ID_STD)

615 {

616 assert_param(IS_CAN_STDID(hcan->pTxMsg->StdId));

617 hcan->Instance->sTxMailBox[transmitmailbox].TIR |= ((hcan->pTxMsg->StdId << 21U) | \

618 hcan->pTxMsg->RTR);

619 }

620 else

621 {

622 assert_param(IS_CAN_EXTID(hcan->pTxMsg->ExtId));

623 hcan->Instance->sTxMailBox[transmitmailbox].TIR |= ((hcan->pTxMsg->ExtId << 3U) | \

624 hcan->pTxMsg->IDE | \

625 hcan->pTxMsg->RTR);

626 }

627

628 /* Set up the DLC */

629 hcan->pTxMsg->DLC &= (uint8_t)0x0000000F;

630 hcan->Instance->sTxMailBox[transmitmailbox].TDTR &= (uint32_t)0xFFFFFFF0U;

631 hcan->Instance->sTxMailBox[transmitmailbox].TDTR |= hcan->pTxMsg->DLC;

632

633 /* Set up the data field */

634 hcan->Instance->sTxMailBox[transmitmailbox].TDLR = (((uint32_t)hcan->pTxMsg->Data[3U] << 24U) |

635 ((uint32_t)hcan->pTxMsg->Data[2U] << 16U) |

636 ((uint32_t)hcan->pTxMsg->Data[1U] << 8U) |

637 ((uint32_t)hcan->pTxMsg->Data[0U]));

638 hcan->Instance->sTxMailBox[transmitmailbox].TDHR = (((uint32_t)hcan->pTxMsg->Data[7U] << 24U) |

639 ((uint32_t)hcan->pTxMsg->Data[6U] << 16U) |

640 ((uint32_t)hcan->pTxMsg->Data[5U] << 8U) |

641 ((uint32_t)hcan->pTxMsg->Data[4U]));

642 /* Request transmission */

643 hcan->Instance->sTxMailBox[transmitmailbox].TIR |= CAN_TI0R_TXRQ;

644

645 /* Get tick */

646 tickstart = HAL_GetTick();

647

648 /* Check End of transmission flag */

649 while(!(__HAL_CAN_TRANSMIT_STATUS(hcan, transmitmailbox)))

650 {

651 /* Check for the Timeout */

652 if(Timeout != HAL_MAX_DELAY)

653 {

654 if((Timeout == 0U)||((HAL_GetTick() - tickstart ) > Timeout))

655 {

656 hcan->State = HAL_CAN_STATE_TIMEOUT;

657

658 __HAL_CAN_CANCEL_TRANSMIT(hcan, transmitmailbox);

659

660 /* Process unlocked */

661 __HAL_UNLOCK(hcan);

662 return HAL_TIMEOUT;

663 }

664 }

665 }

666

667 /* Change CAN state */

668 switch(hcan->State)

669 {

670 case(HAL_CAN_STATE_BUSY_TX_RX0):

671 hcan->State = HAL_CAN_STATE_BUSY_RX0;

672 break;

673 case(HAL_CAN_STATE_BUSY_TX_RX1):

674 hcan->State = HAL_CAN_STATE_BUSY_RX1;

675 break;

676 case(HAL_CAN_STATE_BUSY_TX_RX0_RX1):

677 hcan->State = HAL_CAN_STATE_BUSY_RX0_RX1;

678 break;

679 default: /* HAL_CAN_STATE_BUSY_TX */

680 hcan->State = HAL_CAN_STATE_READY;

681 break;

682 }

683

684 /* Process unlocked */

685 __HAL_UNLOCK(hcan);

686

687 /* Return function status */

688 return HAL_OK;

689 }

690 else

691 {

692 /* Change CAN state */

693 hcan->State = HAL_CAN_STATE_ERROR;

694

695 /* Return function status */

696 return HAL_ERROR;

697 }

698 }

代码分析：

1. 检查参数，根据TSR发送状态寄存器，判断可用的发送邮箱的个数，如果有可用邮箱的话就继续往下走，没有的话就报错．

2. 由小往大选定一个可用的邮箱．

3. 对邮箱的TIR寄存,标识寄存器器进行配置，主要是ID和发送的帧的数据类型，数据帧还是遥控帧．

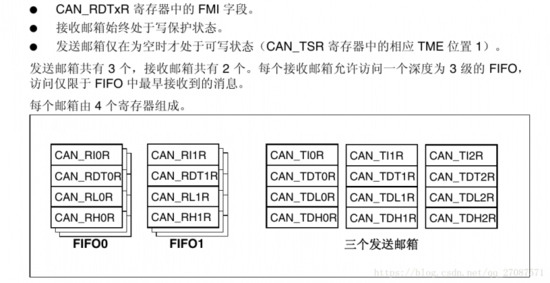

这里写图片描述

4. 将数据的长度放到长度控制和时间戳控制寄存器TDTR

5. 将８个字节的数据放到邮箱的数据寄存器，分别是TDLR,TDHR，每个寄存器各放４个字节的数据．

6. 将TIR寄存器的TXRQ置位，请求发送邮箱里面的数据．

7. 循环等待，CAN_TSR_RQCP(上一次发送成功置位),CAN_TSR_TXOK(邮箱请求完成置位),CAN_TSR_TME(邮箱为空置位)这３个寄存器是否被置位．并且判断整个发送过程中是否超时．

8. 根据状态返回值．

无阻塞发送

706 HAL_StatusTypeDef HAL_CAN_Transmit_IT(CAN_HandleTypeDef* hcan)

707 {

708 uint32_t transmitmailbox = CAN_TXSTATUS_NOMAILBOX;

709

710 /* Check the parameters */

711 assert_param(IS_CAN_IDTYPE(hcan->pTxMsg->IDE));

712 assert_param(IS_CAN_RTR(hcan->pTxMsg->RTR));

713 assert_param(IS_CAN_DLC(hcan->pTxMsg->DLC));

714

715 if(((hcan->Instance->TSR&CAN_TSR_TME0) == CAN_TSR_TME0) || \

716 ((hcan->Instance->TSR&CAN_TSR_TME1) == CAN_TSR_TME1) || \

717 ((hcan->Instance->TSR&CAN_TSR_TME2) == CAN_TSR_TME2))

718 {

719 /* Process Locked */

720 __HAL_LOCK(hcan);

721

722 /* Select one empty transmit mailbox */

723 if((hcan->Instance->TSR&CAN_TSR_TME0) == CAN_TSR_TME0)

724 {

725 transmitmailbox = CAN_TXMAILBOX_0;

726 }

727 else if((hcan->Instance->TSR&CAN_TSR_TME1) == CAN_TSR_TME1)

728 {

729 transmitmailbox = CAN_TXMAILBOX_1;

730 }

731 else

732 {

733 transmitmailbox = CAN_TXMAILBOX_2;

734 }

735

736 /* Set up the Id */

737 hcan->Instance->sTxMailBox[transmitmailbox].TIR &= CAN_TI0R_TXRQ;

738 if(hcan->pTxMsg->IDE == CAN_ID_STD)

739 {

740 assert_param(IS_CAN_STDID(hcan->pTxMsg->StdId));

741 hcan->Instance->sTxMailBox[transmitmailbox].TIR |= ((hcan->pTxMsg->StdId << 21U) | \

742 hcan->pTxMsg->RTR);

743 }

744 else

745 {

746 assert_param(IS_CAN_EXTID(hcan->pTxMsg->ExtId));

747 hcan->Instance->sTxMailBox[transmitmailbox].TIR |= ((hcan->pTxMsg->ExtId << 3U) | \

748 hcan->pTxMsg->IDE | \

749 hcan->pTxMsg->RTR);

750 }

751

752 /* Set up the DLC */

753 hcan->pTxMsg->DLC &= (uint8_t)0x0000000F;

754 hcan->Instance->sTxMailBox[transmitmailbox].TDTR &= (uint32_t)0xFFFFFFF0U;

755 hcan->Instance->sTxMailBox[transmitmailbox].TDTR |= hcan->pTxMsg->DLC;

756

757 /* Set up the data field */

758 hcan->Instance->sTxMailBox[transmitmailbox].TDLR = (((uint32_t)hcan->pTxMsg->Data[3U] << 24U) |

759 ((uint32_t)hcan->pTxMsg->Data[2U] << 16U) |

760 ((uint32_t)hcan->pTxMsg->Data[1U] << 8U) |

761 ((uint32_t)hcan->pTxMsg->Data[0U]));

762 hcan->Instance->sTxMailBox[transmitmailbox].TDHR = (((uint32_t)hcan->pTxMsg->Data[7U] << 24U) |

763 ((uint32_t)hcan->pTxMsg->Data[6U] << 16U) |

764 ((uint32_t)hcan->pTxMsg->Data[5U] << 8U) |

765 ((uint32_t)hcan->pTxMsg->Data[4U]));

766

767 /* Change CAN state */

768 switch(hcan->State)

769 {

770 case(HAL_CAN_STATE_BUSY_RX0):

771 hcan->State = HAL_CAN_STATE_BUSY_TX_RX0;

772 break;

773 case(HAL_CAN_STATE_BUSY_RX1):

774 hcan->State = HAL_CAN_STATE_BUSY_TX_RX1;

775 break;

776 case(HAL_CAN_STATE_BUSY_RX0_RX1):

777 hcan->State = HAL_CAN_STATE_BUSY_TX_RX0_RX1;

778 break;

779 default: /* HAL_CAN_STATE_READY */

780 hcan->State = HAL_CAN_STATE_BUSY_TX;

781 break;

782 }

783

784 /* Set CAN error code to none */

785 hcan->ErrorCode = HAL_CAN_ERROR_NONE;

786

787 /* Process Unlocked */

788 __HAL_UNLOCK(hcan);

789

790 /* Request transmission */

791 hcan->Instance->sTxMailBox[transmitmailbox].TIR |= CAN_TI0R_TXRQ;

792

793 /* Enable Error warning, Error passive, Bus-off,

794 Last error and Error Interrupts */

795 __HAL_CAN_ENABLE_IT(hcan, CAN_IT_EWG |

796 CAN_IT_EPV |

797 CAN_IT_BOF |

798 CAN_IT_LEC |

799 CAN_IT_ERR |

800 CAN_IT_TME);

801 }

802 else

803 {

804 /* Change CAN state */

805 hcan->State = HAL_CAN_STATE_ERROR;

806

807 /* Return function status */

808 return HAL_ERROR;

809 }

810

811 return HAL_OK;

812 }

代码分析：

前面１－６的步骤和阻塞是发送都是一样的．

7. 开启中断

一帧数据发送完成之后，进入can的中断．

注意开启的中断：

449 #define CAN_IT_TME ((uint32_t)CAN_IER_TMEIE) /*!< Transmit mailbox empty interrupt */

463 /* Error Interrupts */

464 #define CAN_IT_EWG ((uint32_t)CAN_IER_EWGIE) /*!< Error warning interrupt */

465 #define CAN_IT_EPV ((uint32_t)CAN_IER_EPVIE) /*!< Error passive interrupt */

466 #define CAN_IT_BOF ((uint32_t)CAN_IER_BOFIE) /*!< Bus-off interrupt */

467 #define CAN_IT_LEC ((uint32_t)CAN_IER_LECIE) /*!< Last error code interrupt */

468 #define CAN_IT_ERR ((uint32_t)CAN_IER_ERRIE) /*!< Error Interrupt */

一个发送邮箱空中断，还有５种错误情况引起的中断

1251 if(__HAL_CAN_GET_IT_SOURCE(hcan, CAN_IT_TME))

1252 {

1253 tmp1 = __HAL_CAN_TRANSMIT_STATUS(hcan, CAN_TXMAILBOX_0);

1254 tmp2 = __HAL_CAN_TRANSMIT_STATUS(hcan, CAN_TXMAILBOX_1);

1255 tmp3 = __HAL_CAN_TRANSMIT_STATUS(hcan, CAN_TXMAILBOX_2);

1256 if(tmp1 || tmp2 || tmp3)

1257 {

1258 tmp1 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_TXOK0);

1259 tmp2 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_TXOK1);

1260 tmp3 = __HAL_CAN_GET_FLAG(hcan, CAN_FLAG_TXOK2);

1261 /* Check Transmit success */

1262 if(tmp1 || tmp2 || tmp3)

1263 {

1264 /* Call transmit function */

1265 CAN_Transmit_IT(hcan);

1266 }

1267 else /* Transmit failure */

1268 {

1269 /* Set CAN error code to TXFAIL error */

1270 errorcode |= HAL_CAN_ERROR_TXFAIL;

1271 }

1272

1273 /* Clear transmission status flags (RQCPx and TXOKx) */

1274 SET_BIT(hcan->Instance->TSR, CAN_TSR_RQCP0 | CAN_TSR_RQCP1 | CAN_TSR_RQCP2 | \

1275 CAN_FLAG_TXOK0 | CAN_FLAG_TXOK1 | CAN_FLAG_TXOK2);

1276 }

1277 }

其中判断，发送是否完成的代码．

1. 第一句话还是和之前的一样，读取到三个邮箱的状态，也就是RQCP, TXOK,TME,三个寄存器的状态．

2. 第二句话就是进一步去判断，TXOK寄存器，检查三个寄存器中是否有发送完成的邮箱．

这里写图片描述

具体的判断逻辑如上所示，也就是去检查TSR这个寄存器的第１，９，１１位来判断是否发送完成．如果发送完成就可去调用CAN_Transmit_IT，在这个里面主要是关中断，再调用用户的回调函数．

3. 清掉RQCP, TXOK寄存器的标志位

题外话：

公司的代码，移植的是can的驱动代码，里面有一句话让我觉得很奇怪：

if(HAL_CAN_Transmit(&g_sCAN_Handler[dwDevice], 10) != HAL_OK)

{//注：如果发送中断使能，因在发送中断里会清相关标志，这样会导致此函数会超时，而发送实际是成功的

return FALSE;

}

为什么会有这样一句奇怪的注释，这里使用的阻塞的方式发送数据，那么计算超时的时候就会检查RQCP, TXOK，这两个位用来判断是否发送完成。但是在hal库里面没有发送时中断是关掉了，根本就不会在中断里面清掉标志位，根本就不存在这个问题。当我们使用中断的方式发送时，又不会进行超时判断。因此只有在使用不规范的时候才会出现这个问题，因此这句注释就是无稽之谈。

stm32 HAL库 CAN

上一篇:stm32踩内存的问题

下一篇:stm32 hal库分析之uart

推荐阅读

2018年03月11日 | 工业工厂安全措施最佳实践，需要这样来设计！

工业自动化 (IA) 的增加，特别是工业机器人的使用，增加了操作人员与其他移动设备或移动机器的部件之间发生意外交互的机会。设计人员有责任采取适当的、通常是重叠的安全预防措施，以免造成生产中断、人员受伤甚至死亡等事故。虽然安全是最重要的，但设计师在设计时还必须密切关注初始成本和总拥有成本。本文将讨论工厂安全措施最佳实践，并介绍一些用于...

2019年03月11日 | 马斯克壮志难酬：全自动驾驶梦仍得向现实低头

埃隆·马斯克对自动驾驶的未来有着雄心抱负，不过特斯拉的Autopilot（自动驾驶仪）网页进行了大改版，这可能意味着马斯克壮志难酬。马斯克在2016年7月写道：“你几乎可以从任何地方召唤你的特斯拉。车辆接到你之后，乘客就可以在去目的地的路上睡觉、读书或做其它任何事情。”他还预言，对于拥有完全自动驾驶能力车辆的特斯拉客户，他们的车可以加入一个打...

2020年03月11日 | PIC 1508 TIM2的定时器使用

使用TIM2的频率计算公式f=FOSC/4/T2CKPS/T2OUTPS/TMR2 (TMR2是TIM2的数据寄存器)void main(){ OSCCON = 0x78;//主频率为16M 即FOSC = 16M __delay_ms(50); ANSC6 = 1; TRISC6 = 0; RC6 = 1;//RC6接了一盏LED T2CON = 0x04; /*T2OUTPS = 0(Timer2 输出后分频比为1：1） TMR2ON=1（...

2021年03月11日 | “智鈊科技”和“芯道互联”被约谈，因为比特大陆挖人？

这两天，半导体产业圈一件事情正在发酵，据台湾地区媒体报道，台湾新北“地检署”在3月9号指挥新北市调查处兵分7路搜查了“智鈊科技”和“芯道互联”二家公司，并约谈包括2家公司负责人颜进忠和黄志辉在内的员工共19人，称这俩家公司为大陆的比特大陆旗下的芯片设计公司“晶视智能”在台挖人，3年内以2倍以上高薪挖走台湾众多知名半导体公司超过200位高科...

史海拾趣

Dynawave Incorporated公司的发展小趣事

Dynawave Incorporated的创始人李明，是一位在电子行业有着丰富经验的工程师。他深知随着科技的发展，无线通信技术将成为未来发展的重要方向。因此，李明带领一支技术团队，夜以继日地研发新型无线通信技术。经过数月的努力，他们成功开发出了一种具有高效能、低能耗特点的无线传输技术，这一技术为Dynawave在行业中赢得了初步声誉。

BLACK&DECKER公司的发展小趣事

2010年3月15日，BLACK&DECKER迎来了公司历史上的一个重要时刻——与史丹利公司合并组建史丹利百得公司。这一合并不仅使BLACK&DECKER获得了更强大的资源和市场支持，还为其未来的发展提供了更广阔的空间。合并后的史丹利百得公司致力于提供整合的五金工具、存储设备和安防系统解决方案，以满足全球消费者的多样化需求。通过整合双方的优势资源和技术力量，史丹利百得公司有望在电子行业中取得更加辉煌的成就。

综上所述，BLACK&DECKER公司在电子行业中的发展故事充满了创新、进取和成功的元素。从创立初期的艰苦创业到如今的全球领先品牌，BLACK&DECKER凭借其卓越的产品质量、技术创新和市场拓展能力，赢得了消费者的信任和市场的认可。未来，随着科技的不断进步和市场需求的不断变化，BLACK&DECKER将继续保持创新精神，推动电子行业的持续发展。

Defense Supply Center Columbus公司的发展小趣事

在电子行业，产品质量是企业生存和发展的关键。Defense Supply Center Columbus公司始终将质量管理放在首位，建立起一套完善的质量管理体系。公司严格按照国际标准进行生产和检测，确保每一件产品都符合质量要求。同时，公司还注重员工的培训和教育，提高员工的质量意识和操作技能。这些措施的实施，使得公司的产品质量得到了显著提升，赢得了客户的广泛赞誉。

Arctic Silicon Devices公司的发展小趣事

在电子行业的发展过程中，创新合作是推动产业进步的重要动力。Arctic Silicon Devices积极与高校、科研机构等合作，共同开展技术研发和人才培养。通过共享资源、互通有无，公司不仅获得了更多的创新灵感和技术支持，还推动了整个电子行业的技术进步和产业升级。

BB公司的发展小趣事

在电子行业竞争日益激烈的背景下，BB公司深知技术创新是企业发展的核心动力。因此，公司投入大量研发资金，积极引进和培养人才，不断推动技术创新。经过多年的努力，BB公司在模拟集成电路领域取得了多项重大突破，推出了一系列具有自主知识产权的创新产品。这些产品不仅提升了BB公司的市场竞争力，也为整个电子行业的发展做出了贡献。

Anpec(茂达)公司的发展小趣事

随着市场的不断变化和客户需求的日益多样化，茂达电子开始积极扩展产品线。除了原有的电源转换及电源管理IC外，公司还成功研发了放大器及驱动IC、离散式功率元件等系列产品。这些新产品的推出，不仅丰富了茂达电子的产品线，也为客户提供了更多样化的选择。

问答坊 | AI 解惑

全面认识存储器(RAM与DRAM)

下面这篇文章相当全面的介绍了各种RAM的基本原理读写及区别. 好像也是从各个地方收集到一起的,不过组织还可以.可惜是PDF格式而且带框的,不知道如何弄下来.如果你对RAM认识还不够的话,强烈推荐你看看. http://www.dz3w.com/info/basic/memory/index ...…

查看全部问答＞

看看TI高层如何管理自己的时间

德州仪器(TI)全球特殊应用产品部大中国业务策略拓展副总裁林坤山林坤山博士以数字信号处理器(DSP)先锋著称，是早期的DSP博士之一，曾于70年代后期在美国新墨西哥与田纳西大学任教。拥有12项专利的林博士，曾在国际会议与期刊杂志上发表超过5 ...…

查看全部问答＞

简述滤波器的发展历程及前景

滤波器的发展历程 ---凡是有能力进行信号处理的装置都可以称为滤波器。在近代电信设备和各类控制系统中，滤波器应用极为广泛；在所有的电子部件中，使用最多，技术最为复杂的要算滤波器了。滤波器的优劣直接决定产品的优劣，所以，对 ...…

查看全部问答＞

我的DriverEntry为什么执行了两次？什么情况下会执行两次？

会跟IoRegisterDriverReinitialization有关系吗？…

查看全部问答＞

tornado 工程中如何编译汇编代码(*.s)?

我用Makefile是可以编*.s代码的,但工程中就是不可以. 不知为何? …

查看全部问答＞

请帮忙推荐arm9开发板

要求如下 1、支持wince6 2、带有电话、gprs、短信模块 3、ARM9 CPU 总的来说就是方便我能用这个开发板进行一款基于wince6平台的手机开发，价格2000以内吧，如果有性价比更好的，价格高一些也可以，谢谢大家了！…

查看全部问答＞

已经打开了usb设备为了和该设备通讯是否还需要打开usb端口呢‘？？

要如何实现…

查看全部问答＞

有满足如下要求的串口调试工具吗？

1.在单机上调试串口通讯， 2.不连接串口的收发针脚，在这种情况下，有没有什么调试工具可以模拟串口的通讯？…

查看全部问答＞

lm3s9b96上接3g上网卡或wifi的usb 开发

本人新人一个。。以前不做这块的，刚去一个新单位，领导要开发这么一个东西。主要目的就是通过usb口接的3g或wifi模块同外部设备进行数据传输。大家有什么方案建议之类的没有？例程最好了。学习文档之类的也非常感谢。多 ...…

查看全部问答＞

dsp 28335

有谁能告诉我警告的意思？ <Linking> warning: creating output section "PartIdRegsFile" without a SECTIONS specification …

查看全部问答＞
