2019年03月11日 | STM32 USB学习笔记2

2019-03-11 来源:eefocus

主机环境:Windows 7 SP1


开发环境:MDK5.14


目标板:STM32F103C8T6


开发库:STM32F1Cube库和STM32_USB_Device_Library


STM32Cube库中提供了一些有关USB的例程,在其工程目录下的Applications目录中,这里打开STM3210E_EVAL目录,可以看到如下例程:



这里选取一个简单的例子CDC_Standalone,为一个USB通信例程,具体实现是一个USB转串口的功能,相当于USB串口线。把示例里面的inc和src目录下的文件拷贝到新建工程中,这里是把跟usb通信相关的文件放到了vcp目录下。文件目录结构如下:

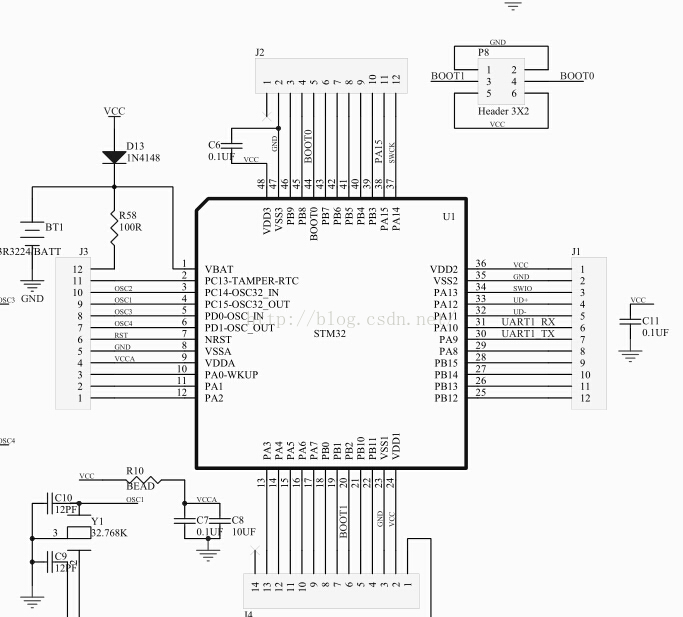

其中BSP目录很简单,由于所购买的单板只用到了USB,UART模块以及一个LED灯,原理图如下:



其中PA15引脚连接了一个LED灯,如下:



因此在stm32f103_demo文件中只添加了led的操作,源文件如下:


/**

  ******************************************************************************

  * @file    stm32f103_demo.c

  * @author  MCD Application Team

  * @version V6.0.0

  * @date    13-October-2015

  * @brief   This file provides a set of firmware functions to manage Leds,

  *          for STM32F103_DEMO

  ******************************************************************************

  * @attention

  *

  *

© COPYRIGHT(c) 2014 STMicroelectronics

  *

  * Redistribution and use in source and binary forms, with or without modification,

  * are permitted provided that the following conditions are met:

  *   1. Redistributions of source code must retain the above copyright notice,

  *      this list of conditions and the following disclaimer.

  *   2. Redistributions in binary form must reproduce the above copyright notice,

  *      this list of conditions and the following disclaimer in the documentation

  *      and/or other materials provided with the distribution.

  *   3. Neither the name of STMicroelectronics nor the names of its contributors

  *      may be used to endorse or promote products derived from this software

  *      without specific prior written permission.

  *

  * THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"

  * AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE

  * IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE

  * DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE

  * FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL

  * DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR

  * SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER

  * CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,

  * OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE

  * OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

  *

  ******************************************************************************

  */



/* Includes ------------------------------------------------------------------*/

#include "STM32f103_demo.h"



/** @addtogroup BSP

  * @{

  */



/** @defgroup STM32F103_DEMO STM32F103-DEMO

  * @{

  */



/** @defgroup STM32F103_DEMO_Common STM32F103-DEMO Common

  * @{

  */



/** @defgroup STM32F103_DEMO_Private_TypesDefinitions Private Types Definitions

  * @{

  */



/**

  * @}

  */



/** @defgroup STM32F103_DEMO_Private_Defines Private Defines

  * @{

  */



/**

 * @brief STM32103 EVAL BSP Driver version number V6.0.0

   */

#define __STM32F103_DEMO_BSP_VERSION_MAIN       (0x06) /*!< [31:24] main version */

#define __STM32F103_DEMO_BSP_VERSION_SUB1       (0x00) /*!< [23:16] sub1 version */

#define __STM32F103_DEMO_BSP_VERSION_SUB2       (0x00) /*!< [15:8]  sub2 version */

#define __STM32F103_DEMO_BSP_VERSION_RC         (0x00) /*!< [7:0]  release candidate */

#define __STM32F103_DEMO_BSP_VERSION            ((__STM32F103_DEMO_BSP_VERSION_MAIN << 24)\

                                               |(__STM32F103_DEMO_BSP_VERSION_SUB1 << 16)\

                                               |(__STM32F103_DEMO_BSP_VERSION_SUB2 << 8 )\

                                               |(__STM32F103_DEMO_BSP_VERSION_RC))



/**

  * @}

  */





/** @defgroup STM32F103_DEMO_Private_Variables Private Variables

  * @{

  */

/**

 * @brief LED variables

 */

GPIO_TypeDef* LED_PORT[LEDn] = {LED_GPIO_PORT};



const uint16_t LED_PINS[LEDn] = {LED_PIN};



/**

  * @brief  This method returns the STM32103 EVAL BSP Driver revision

  * @retval version : 0xXYZR (8bits for each decimal, R for RC)

  */

uint32_t BSP_GetVersion(void)

{

  return __STM32F103_DEMO_BSP_VERSION;

}



/**

  * @brief  Configures LED GPIO.

  * @param  Led: Specifies the Led to be configured.

  *   This parameter can be one of following parameters:

  *     @arg LED

  * @retval None

  */

void BSP_LED_Init(Led_TypeDef Led)

{

GPIO_InitTypeDef  gpioinitstruct = {0};



/* Enable the GPIO_LED clock */

LED_GPIO_CLK_ENABLE();

__HAL_RCC_AFIO_CLK_ENABLE();

__HAL_AFIO_REMAP_SWJ_DISABLE();



/* Configure the GPIO_LED pin */

gpioinitstruct.Pin    = LED_PINS[Led];

gpioinitstruct.Mode   = GPIO_MODE_OUTPUT_PP;

gpioinitstruct.Pull   = GPIO_NOPULL;

gpioinitstruct.Speed  = GPIO_SPEED_HIGH;



HAL_GPIO_Init(LED_PORT[Led], &gpioinitstruct);



HAL_GPIO_WritePin(LED_PORT[Led], LED_PINS[Led], GPIO_PIN_RESET);

}



/**

  * @brief  Turns selected LED On.

  * @param  Led: Specifies the Led to be set on.

  *   This parameter can be one of following parameters:

  *     @arg LED

  * @retval None

  */

void BSP_LED_On(Led_TypeDef Led)

{

  HAL_GPIO_WritePin(LED_PORT[Led], LED_PINS[Led], GPIO_PIN_RESET);

}



/**

  * @brief  Turns selected LED Off.

  * @param  Led: Specifies the Led to be set off.

  *   This parameter can be one of following parameters:

  *     @arg LED

  * @retval None

  */

void BSP_LED_Off(Led_TypeDef Led)

{

  HAL_GPIO_WritePin(LED_PORT[Led], LED_PINS[Led], GPIO_PIN_SET);

}



/**

  * @brief  Toggles the selected LED.

  * @param  Led: Specifies the Led to be toggled.

  *   This parameter can be one of following parameters:

  *     @arg LED

  * @retval None

  */

void BSP_LED_Toggle(Led_TypeDef Led)

{

  HAL_GPIO_TogglePin(LED_PORT[Led], LED_PINS[Led]);

}



/**

  * @}

  */



/**

  * @}

  */



/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/




头文件如下:


/**

  ******************************************************************************

  * @file    stm32f103_demo.h

  * @author  MCD Application Team

  * @version V6.0.0

  * @date    13-October-2015

  * @brief   This file contains definitions for STM32F103_DEMO's LEDs,

  *          hardware resources.

  ******************************************************************************

  * @attention

  *

  *

© COPYRIGHT(c) 2014 STMicroelectronics

  *

  * Redistribution and use in source and binary forms, with or without modification,

  * are permitted provided that the following conditions are met:

  *   1. Redistributions of source code must retain the above copyright notice,

  *      this list of conditions and the following disclaimer.

  *   2. Redistributions in binary form must reproduce the above copyright notice,

  *      this list of conditions and the following disclaimer in the documentation

  *      and/or other materials provided with the distribution.

  *   3. Neither the name of STMicroelectronics nor the names of its contributors

  *      may be used to endorse or promote products derived from this software

  *      without specific prior written permission.

  *

  * THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"

  * AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE

  * IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE

  * DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE

  * FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL

  * DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR

  * SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER

  * CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,

  * OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE

  * OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

  *

  ******************************************************************************

  */



/* Define to prevent recursive inclusion -------------------------------------*/

#ifndef __STM32F103_DEMO_H

#define __STM32F103_DEMO_H



#ifdef __cplusplus

 extern "C" {

#endif



/** @addtogroup BSP

  * @{

  */



/** @addtogroup STM32F103_DEMO

  * @{

  */



/* Includes ------------------------------------------------------------------*/

#include "stm32f1xx_hal.h"



/** @addtogroup STM32F103_DEMO_Common STM3210E-EVAL Common

  * @{

  */



/** @defgroup STM32F103_DEMO_Exported_Types Exported Types

  * @{

  */



/**

 * @brief LED Types Definition

 */

typedef enum

{

  LED = 0,



  LED_GREEN  = LED,



} Led_TypeDef;



/**

  * @}

  */



/** @defgroup STM32F103_DEMO_Exported_Constants Exported Constants

  * @{

  */



/**

  * @brief  Define for STM32F103_DEMO board

  */

#if !defined (USE_STM32F103_DEMO)

 #define USE_STM32F103_DEMO

#endif



/** @addtogroup STM32F103_DEMO_LED

  * @{

  */

#define LEDn                             1



#define LED_PIN                         GPIO_PIN_15             /* PA.15*/

#define LED_GPIO_PORT                   GPIOA

#define LED_GPIO_CLK_ENABLE()           __HAL_RCC_GPIOA_CLK_ENABLE()

#define LED_GPIO_CLK_DISABLE()          __HAL_RCC_GPIOA_CLK_DISABLE()



/** @addtogroup STM32F103_DEMO_Exported_Functions

  * @{

  */

uint32_t                BSP_GetVersion(void);

void                    BSP_LED_Init(Led_TypeDef Led);

void                    BSP_LED_On(Led_TypeDef Led);

void                    BSP_LED_Off(Led_TypeDef Led);

void                    BSP_LED_Toggle(Led_TypeDef Led);



/**

  * @}

  */



/**

  * @}

  */



#ifdef __cplusplus

}

#endif



#endif /* __STM32F103_DEMO_H */



/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

其他文件几乎不做改动,只需把引用stm32f10e_eval.h头文件的内容改为stm32f13_demo.h即可。需要注意的是PA15口在STM32正常运行时是用作调试接口的,因此需要禁止调试功能,这在BSP_LED_Init()函数中有体现,编译代码并下载到目标板。

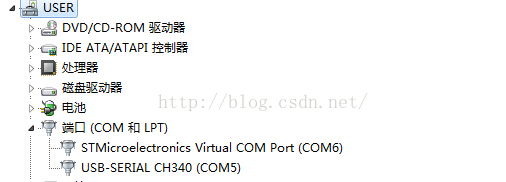

在运行代码之前我们需要安装一个usb串口驱动:VCP_1.40_Setup,这个可以在ST官网上找到,有了它我们的USB在可以在主机上识别成一个串口,并可以使用串口操作,硬件连接完毕后我们可以通过设备管理器来查看到有两个串口,如下:

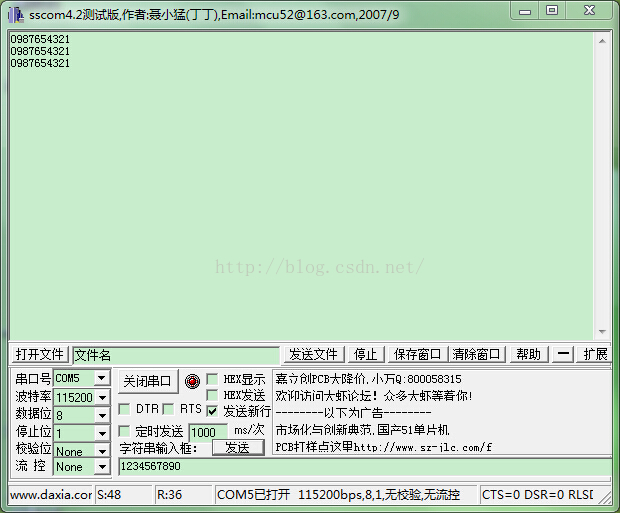

COM5是单板实际的串口,而COM6看名字就晓得了,是USB虚拟出来的一个串口,打开两个串口终端,可以实现串口通信了,如下:

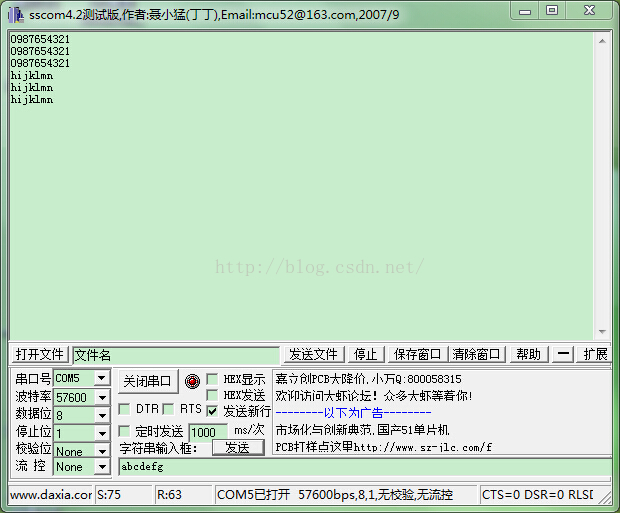

从COM5发送的信息可以在COM6中收到,同时从COM6中发送的信息可以在COM5中收到。同时该DEMO是支持串口波特率的修改的,我们将COM6和COM5的波特率改为57600,继续进行通信,依然是可以的,如下:



当然除去波特率以外,数据位、停止位、校验位都是可以正常修改的,有了这些直观性的功能描述会方便我们理解USB CDC类的使用,接下来就一步步分析一下VCP的代码实现吧。


首先分析物理硬件的处理吧,即stm32f1xx_hal_msp,c文件,该文件很简单只是初始化UART的IO资源,



/**

  ******************************************************************************

  * @file    USB_Device/CDC_Standalone/Src/stm32f1xx_hal_msp.c

  * @author  MCD Application Team

  * @version V1.2.0

  * @date    31-July-2015

  * @brief   HAL MSP module.

  ******************************************************************************

  * @attention

  *

  *

© COPYRIGHT(c) 2015 STMicroelectronics

  *

  * Redistribution and use in source and binary forms, with or without modification,

  * are permitted provided that the following conditions are met:

  *   1. Redistributions of source code must retain the above copyright notice,

  *      this list of conditions and the following disclaimer.

  *   2. Redistributions in binary form must reproduce the above copyright notice,

  *      this list of conditions and the following disclaimer in the documentation

  *      and/or other materials provided with the distribution.

  *   3. Neither the name of STMicroelectronics nor the names of its contributors

  *      may be used to endorse or promote products derived from this software

  *      without specific prior written permission.

  *

  * THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"

  * AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE

  * IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE

  * DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE

  * FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL

  * DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR

  * SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER

  * CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,

  * OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE

  * OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

  *

  ******************************************************************************

  */



/* Includes ------------------------------------------------------------------*/

#include "main.h"



/** @addtogroup USBD_USER

* @{

*/



/** @defgroup USBD_USR_MAIN

  * @brief This file is the CDC application main file

  * @{

  */



/* Private typedef -----------------------------------------------------------*/

/* Private define ------------------------------------------------------------*/

/* Private macro -------------------------------------------------------------*/

/* Private variables ---------------------------------------------------------*/

/* Private function prototypes -----------------------------------------------*/

/* Private functions ---------------------------------------------------------*/



/**

  * @brief UART MSP Initialization

  *        This function configures the hardware resources used in this example:

  *           - Peripheral's clock enable

  *           - Peripheral's GPIO Configuration

  *           - DMA configuration for transmission request by peripheral

  *           - NVIC configuration for DMA interrupt request enable

  * @param huart: UART handle pointer

  * @retval None

  */

void HAL_UART_MspInit(UART_HandleTypeDef *huart)

{

  static DMA_HandleTypeDef hdma_tx;

  GPIO_InitTypeDef  GPIO_InitStruct;



  /*##-1- Enable peripherals and GPIO Clocks #################################*/

  /* Enable GPIO clock */

  USARTx_TX_GPIO_CLK_ENABLE();

  USARTx_RX_GPIO_CLK_ENABLE();



  /* Enable USARTx clock */

  USARTx_CLK_ENABLE();



  /* Enable DMA clock */

  DMAx_CLK_ENABLE();



  /*##-2- Configure peripheral GPIO ##########################################*/

  /* UART TX GPIO pin configuration  */

  GPIO_InitStruct.Pin       = USARTx_TX_PIN;

  GPIO_InitStruct.Mode      = GPIO_MODE_AF_PP;

  GPIO_InitStruct.Pull      = GPIO_PULLUP;

  GPIO_InitStruct.Speed     = GPIO_SPEED_HIGH;



  HAL_GPIO_Init(USARTx_TX_GPIO_PORT, &GPIO_InitStruct);



  /* UART RX GPIO pin configuration  */

  GPIO_InitStruct.Pin = USARTx_RX_PIN;

  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;

  HAL_GPIO_Init(USARTx_RX_GPIO_PORT, &GPIO_InitStruct);



  /*##-3- Configure the NVIC for UART ########################################*/

  HAL_NVIC_SetPriority(USARTx_IRQn, 4, 0);

  HAL_NVIC_EnableIRQ(USARTx_IRQn);



  /*##-4- Configure the DMA channels ##########################################*/

  /* Configure the DMA handler for Transmission process */

  hdma_tx.Instance                 = USARTx_TX_DMA_STREAM;

  hdma_tx.Init.Direction           = DMA_MEMORY_TO_PERIPH;

  hdma_tx.Init.PeriphInc           = DMA_PINC_DISABLE;

  hdma_tx.Init.MemInc              = DMA_MINC_ENABLE;

  hdma_tx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;

  hdma_tx.Init.MemDataAlignment    = DMA_MDATAALIGN_BYTE;

  hdma_tx.Init.Mode                = DMA_NORMAL;

  hdma_tx.Init.Priority            = DMA_PRIORITY_LOW;



  HAL_DMA_Init(&hdma_tx);



  /* Associate the initialized DMA handle to the UART handle */

  __HAL_LINKDMA(huart, hdmatx, hdma_tx);



  /*##-5- Configure the NVIC for DMA #########################################*/

  /* NVIC configuration for DMA transfer complete interrupt (USARTx_TX) */

  HAL_NVIC_SetPriority(USARTx_DMA_TX_IRQn, 5, 0);

  HAL_NVIC_EnableIRQ(USARTx_DMA_TX_IRQn);



  /*##-6- Enable TIM peripherals Clock #######################################*/

  TIMx_CLK_ENABLE();



  /*##-7- Configure the NVIC for TIMx ########################################*/

  /* Set Interrupt Group Priority */

  HAL_NVIC_SetPriority(TIMx_IRQn, 5, 0);



  /* Enable the TIMx global Interrupt */

  HAL_NVIC_EnableIRQ(TIMx_IRQn);

}



/**

  * @brief UART MSP De-Initialization

  *        This function frees the hardware resources used in this example:

  *          - Disable the Peripheral's clock

  *          - Revert GPIO, DMA and NVIC configuration to their default state

  * @param huart: UART handle pointer

  * @retval None

  */

void HAL_UART_MspDeInit(UART_HandleTypeDef *huart)

{

  /*##-1- Reset peripherals ##################################################*/

  USARTx_FORCE_RESET();

  USARTx_RELEASE_RESET();



  /*##-2- Disable peripherals and GPIO Clocks #################################*/

  /* Configure UART Tx as alternate function  */

  HAL_GPIO_DeInit(USARTx_TX_GPIO_PORT, USARTx_TX_PIN);

  /* Configure UART Rx as alternate function  */

  HAL_GPIO_DeInit(USARTx_RX_GPIO_PORT, USARTx_RX_PIN);



  /*##-3- Disable the NVIC for UART ##########################################*/

  HAL_NVIC_DisableIRQ(USARTx_IRQn);



  /*##-4- Disable the NVIC for DMA ###########################################*/

  HAL_NVIC_DisableIRQ(USARTx_DMA_TX_IRQn);



  /*##-5- Reset TIM peripheral ###############################################*/

  TIMx_FORCE_RESET();

  TIMx_RELEASE_RESET();

}



/**

  * @}

  */



/**

  * @}

  */



/**

  * @}

  */



/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/


这里使能了3个中断:UART1中断、DMA1通道4(UART_TX)中断、TIM3定时器中断。这些IO资源的初始化相对简单,清晰易懂,这里之所以初始化UARTIO资源是因为本DEMO实现的是USB转串口的功能,即把从UART口收到的数据从USB口发送出去,把从USB口收到的数据从UART口发送出去。有关USB口的IO资源的初始化是在另一个文件中。其中定时器的作用在另外的文件中有体现,虽然不清楚为啥把定时器的使能放在这里而不是跟它的初始化放在一起。。。

在通常情况下USB设备在D+、D-加上上拉电阻来检测设备的连接和断开事件,在例程中是使用一个IO来动态地拉高拉低,而我这里所购买的单板是没有接IO口的直接使用的1.5K上拉电阻,因此不再需要单独的IO口控制,如图:


把usbd_conf.c文件中有关上拉电阻控制的代码去掉即可,涉及到HAL_PCD_MspInit()函数和HAL_PCDEx_SetConnectionState()两个函数,修改如下:



/**

  * @brief  Initializes the PCD MSP.

  * @param  hpcd: PCD handle

  * @retval None

  */

void HAL_PCD_MspInit(PCD_HandleTypeDef *hpcd)

{

  GPIO_InitTypeDef  GPIO_InitStruct;



  /* Enable the GPIOA clock */

  __HAL_RCC_GPIOA_CLK_ENABLE();



  /* Configure USB DM/DP pins */

  GPIO_InitStruct.Pin = (GPIO_PIN_11 | GPIO_PIN_12);

  GPIO_InitStruct.Mode = GPIO_MODE_AF_INPUT;

  GPIO_InitStruct.Pull = GPIO_PULLUP;

  GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;

  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);



  /* Enable USB Clock */

  __HAL_RCC_USB_CLK_ENABLE();



  /* Set USB Interrupt priority */

  HAL_NVIC_SetPriority(USB_LP_CAN1_RX0_IRQn, 7, 0);



  /* Enable USB Interrupt */

  HAL_NVIC_EnableIRQ(USB_LP_CAN1_RX0_IRQn);

}



/**

  * @brief  Software Device Connection

  * @param  hpcd: PCD handle

  * @param  state: connection state (0 : disconnected / 1: connected)

  * @retval None

  */

void HAL_PCDEx_SetConnectionState(PCD_HandleTypeDef *hpcd, uint8_t state)

{


}


最后稍微修改下main函数中的Toggle_Leds()函数把累加计数器改为增加到1000后清零,即每隔1S翻转一次,如下:


/**

  * @brief  Toggle LEDs to shows user input state.

  * @param  None

  * @retval None

  */

void Toggle_Leds(void)

{

static uint32_t ticks;



if (ticks++ == 1000)

{

BSP_LED_Toggle(LED);

ticks = 0;

}

}


至此基本代码修改完毕,剩下的就是分析代码了。

推荐阅读

史海拾趣

Hexawave公司的发展小趣事

当涉及到采用算术逻辑单元(ALU, Arithmetic Logic Unit)组成的二进制加减电路时,网友们可能会提出多种问题,这里列举一些常见问题及其解答:

1. ALU 如何实现二进制加法?

回答
在二进制加法中,ALU 使用全加器(Full Adder)或一系列的全加器(对于多位二进制数)来实现。每个全加器接受三个输入:两个加数位(A 和 B)以及一个来自低位的进位(Cin)。它产生两个输出:一个和位(Sum)和一个向高位的进位(Cout)。通过级联多个全加器,可以完成多位二进制数的加法。

2. ALU 如何实现二进制减法?

回答
二进制减法可以通过加法来实现,利用“补码”的概念。具体地,将减数取反加一(即求其二进制补码),然后将该补码与被减数相加。结果的正负由最高位(符号位)决定,其余位表示数值大小。ALU 内部可以包含专门的电路来处理这种补码加法,从而间接实现减法。

3. ALU 如何处理进位和借位?

回答
在加法中,进位(Carry)是从低位向高位传递的,每个全加器都会输出一个进位信号给下一个高位的全加器。在减法(通过补码加法实现)中,由于使用了加法器,进位的概念仍然适用,但在某些情况下,它可能被视为“借位”的相反操作,尤其是在直观理解减法过程时。不过,从电路设计的角度来看,ALU 内部处理的是加法操作,包括进位。

4. ALU 如何支持更复杂的算术运算,如乘法和除法?

回答
ALU 通常支持基本的算术运算(加、减)和逻辑运算。对于乘法和除法,ALU 可能不支持直接计算,或者仅支持部分乘法和除法的简化版本(如移位操作,可以视为乘以2的幂或除以2的幂的简化形式)。复杂的乘法和除法运算通常需要额外的硬件单元(如乘法器和除法器)来执行,这些单元可能作为ALU的补充或与之并行工作。

5. ALU 的设计如何影响计算机的性能?

回答
ALU 的设计对计算机的性能有直接影响。更快的ALU 能够更快地完成算术和逻辑运算,从而提高整个计算机的处理速度。此外,ALU 的指令集和设计的灵活性也会影响其能够执行的操作种类和效率。现代CPU中的ALU通常非常高效且灵活,能够执行多种复杂的算术和逻辑操作,以满足现代应用程序的需求。

Advanced Illumination Inc公司的发展小趣事

随着技术的不断进步,Ai公司在LED照明光源领域取得了重大突破。公司成功研发出了一系列高效、稳定、可靠的LED光源产品,这些产品不仅性能卓越,而且设计新颖,满足了市场对于高质量照明光源的迫切需求。同时,公司还不断创新,推出了多款具有自主知识产权的新型LED光源,进一步巩固了公司在行业内的领先地位。

Connector City公司的发展小趣事

随着电子行业的快速发展,连接器技术也在不断更新换代。Connector City公司意识到,只有不断创新才能在激烈的市场竞争中立于不败之地。因此,公司加大了研发投入,组建了一支高素质的研发团队,专注于连接器技术的创新研究。经过多年的努力,公司成功开发出了一款具有高性能、高可靠性和高稳定性的新型连接器产品,赢得了客户的广泛认可和好评。

Eutech公司的发展小趣事

在电源适配器和服务器电源市场,EUtech公司凭借技术创新迅速崛起。他们不断优化产品设计,提高产品性能,同时注重节能环保。随着下游AI行业的快速发展,公司及时抓住机遇,推出了一系列高性能、高可靠性的电源产品,赢得了市场的广泛认可。

Foxboro I C T Inc公司的发展小趣事

面对制造业转型升级的机遇和挑战,EUtech公司积极探索智能制造领域。他们引进先进的生产设备和自动化生产线,提高生产效率和质量。同时,公司还注重人才培养和技术创新,打造了一支高素质的研发团队和技术工人队伍。在智能制造的助力下,EUtech公司实现了从传统制造向智能制造的转型升级。

以上五个故事均基于EUtech Scientific Engineering公司的实际情况和电子行业的发展趋势进行虚构。希望这些故事能够为您提供一些启示和参考。

HANA Micron公司的发展小趣事

Hama公司成立于1923年,最初在德勒斯登作为一家个人作坊起家,专门批发摄影设备及制造实验室和录音设备。随着电子技术的兴起,Hama敏锐地捕捉到市场变化,开始逐步将产品线扩展到电子配件领域。通过不断的技术研发和产品创新,Hama成功转型为一家电子配件的领军企业,其产品线涵盖了从电线、存储卡、天线到相机配件等广泛品类。这一转型不仅巩固了Hama在市场上的地位,也为其后续的发展奠定了坚实基础。

问答坊 | AI 解惑

选防盗门有门道 好坏关键在锁芯

买防盗门:消费者一头雾水   在钱王街一家门业商店里,多扇金属质地的门依次排列,许多销售标签上写着“防撬门”。当记者表示要购买一扇防盗门时,老板娘称店内销售的全是防盗门。她指着一扇门介绍,这是甲级防盗门,门框钢板厚度1.2毫米,具有很 ...…

查看全部问答>

硬件街机游戏开发,单片机游戏开发,CPLD/FPGA、ARM平台游戏开发群成立

本超级QQ群成立,上限人数为500。 目标是发展中国游戏产业,提升硬件游戏开发技术交流。提供大的平台。 发展的方向是游戏动漫相结合,此群不是网络游戏开发,为单板街机游戏开发。 所属第三产业。以电脑板游戏开发为主体,希望大家能在这个平 ...…

查看全部问答>

如何修改注册表使文件与应用程序关联???

我自己写的一个应用程序aaa.exe,我想使audio file和video  file关联到aaa.exe。 在emulator中我使用remote registry editor修改audiofile\\\\shell\\\\open\\\\command数值可以实现。 那么我是否可以在我自己的shell程序中 通过RegSetV ...…

查看全部问答>

串口通讯,不知道是哪里出问题了

我使用MS Comm控件,有两个窗口分别显示接收数据和输入发送数据,用串口调试助手可以受到我发送的数据,但是串口调试助手发送的数据我的程序就接收不到! 我使用两个串口调试助手窗口可以相互接收和发送数据,好像我主机的串口连接和设置都没问题 ...…

查看全部问答>

上升沿的捕获电路(代码)

一个简单的上升沿检测代码:reg RS_r1,RS_r2;always @ (posedge CLKIN or posedge RESET)    if(RESET)        RS_r1 <= 1\'b0;    else        RS_r1 <= RS ...…

查看全部问答>

STM32ISP测试程序,欢迎评测!

找点时间,做了个非常简单的STM32 ISP功能测试程序。欢迎大家测试。只做了四个命令,其他的还没做,呵。还有准备做个HEX文件下载和OPTION操作。 相关链接:https://bbs.eeworld.com.cn/upfiles/img/200711/2007115172438494.rar…

查看全部问答>

给st技术支持队伍一个建议

我刚接触ST8芯片, 太头疼了,  写个PWM输出的测试程序,找了2天,最后通过这论坛才解决;  现在是I2C通信,找了2天还没解决; 若是我手头上有一个可执行的例子,下载到开发板运行对比下,问题几分钟就可以解决; 强烈建议:  ...…

查看全部问答>

【为C2000做贡献】座谈题目:DSP电路板的硬件设计和系统调试

从其他地方找到的好资料 [ 本帖最后由 fxw451 于 2011-4-7 09:29 编辑 ]…

查看全部问答>

TI tms320dm365 PCB layout问题

最近在弄一个tms320dm365的PCB 用的是allegro 15.2 版本软件,请问下这个IC的和DDR2 和Flash连接时需要什么样的要求,怎么设置他们的规则,我的经验不是很丰富,请大家给出建议和意见,谢谢大家!…

查看全部问答>

找不到数电板块,就来这里问数电问题吧

有什么芯片下降沿可以输出一段时间的高电平呢555的单稳态触发器不行,因为低电平时间比较长,会长时间输出高电平…

查看全部问答>
