2019年03月29日 | STM32HAL----红外遥控（NEC）

整理了一个NEC协议的红外程序，NEC协议，物理环境为F103原子战舰V3，使用STM32CubeMX生成初始程序。

定时器配置72分频，9999装载值（10MS）

NEC协议：

数据格式： 同步码头 + 地址码 +地址反码 + 按键码 + 按键反码 （LSB先行）

同步码头：9ms低电平 + 4.5ms高电平

连发码 ：   9ms低电平 + 2.5ms高电平

逻辑1：      560us  +  1680us

逻辑0：      560us  +  560us

程序：

头文件：

#ifndef __Fun_Infrared_H

#define __Fun_Infrared_H

#include "stm32f1xx_hal.h"

#include "tim.h"

#define  RangJudge(val,min,max)   (val>min? (val

typedef struct T4_Infrared

{

        uint32_t  KEY_VALUE;   //记录32位地址以及按键码

uint16_t  TriTime[2];  //记录电平持续时间 0：低电平  1:高电平

uint8_t   DataBit;

uint8_t   FrameStart;

        uint8_t   KEY_Count;

uint8_t   TriPolarity;

}T4_InfraredDev;

extern T4_InfraredDev  *T4Infra;

void T4InfraInit(void);

void TIM4_InfraPeriodHandle(void);

void TIM4_InfraCaptureHandle(void);

uint8_t  GetInfraredKey(void);

uint8_t  GetInfraredAddr(void);

#endif

源文件：

#include "Fun_Infrared.h"

T4_InfraredDev  T4Infra_S, *T4Infra = &T4Infra_S;

void T4InfraInit(void)

{

        HAL_TIM_IC_Start_IT(&htim4, TIM_CHANNEL_4);

__HAL_TIM_ENABLE_IT(&htim4, TIM_IT_UPDATE);  //使能更新中断

T4Infra->TriPolarity = 0;

T4Infra->FrameStart = 0;

}

//改变TIM4 CHANNEL4的捕获极性

void TIM_OC4PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity)

{

  uint16_t tmpccer = 0;

  tmpccer = TIMx->CCER;

  tmpccer &= (uint16_t)~((uint16_t)TIM_CCER_CC4P);

  tmpccer |= (uint16_t)(TIM_OCPolarity << 12);

  TIMx->CCER = tmpccer;

}

//捕获中断处理函数

void TIM4_InfraPeriodHandle(void)

{

T4Infra->TriPolarity = 0;

        T4Infra->FrameStart = 0;

T4Infra->TriTime[0] = 0;

T4Infra->TriTime[1] = 0;

}

//捕获中断处理函数

void TIM4_InfraCaptureHandle(void)

{

  T4Infra->TriPolarity = !T4Infra->TriPolarity;

  /************************** 切换极性以及捕获电平持续时间 **************************/

     if(!T4Infra->TriPolarity)  //上升沿触发

{

TIM_OC4PolarityConfig(TIM4, TIM_INPUTCHANNELPOLARITY_FALLING);

T4Infra->TriTime[T4Infra->TriPolarity] = \

                        HAL_TIM_ReadCapturedValue(&htim4, TIM_CHANNEL_4);

}

else  //下降沿触发

{

TIM_OC4PolarityConfig(TIM4, TIM_INPUTCHANNELPOLARITY_RISING);

                         if(T4Infra->FrameStart == 1)

{

                             T4Infra->TriTime[T4Infra->TriPolarity] = \

                             HAL_TIM_ReadCapturedValue(&htim4, TIM_CHANNEL_4);

}

                        T4Infra->FrameStart = 1; //开始接收帧

}

TIM4->CNT = 0; //清除TIM4计数值

  /**************************** 判断同步码以及重复码 ***************************/

if(RangJudge(T4Infra->TriTime[0],8500,9500) && \

                   RangJudge(T4Infra->TriTime[1],4000,5000) )

{

T4Infra->KEY_VALUE = 0;  //同步码

T4Infra->KEY_Count = 0;

                         T4Infra->DataBit = 0;

}

else if(RangJudge(T4Infra->TriTime[0],8500,9500) && \

                        RangJudge(T4Infra->TriTime[1],2000,3000) )

{

if(++T4Infra->KEY_Count > 250) T4Infra->KEY_Count = 250;    //连发码

}

  /********************************* 接收数据 *********************************/

if( T4Infra->TriPolarity == 1)

{

                      if(RangJudge(T4Infra->TriTime[0],450,650) && \

                         RangJudge(T4Infra->TriTime[1],450,650) )

{

   T4Infra->KEY_VALUE &= ~(1

}

                        else if(RangJudge(T4Infra->TriTime[0],450,650) && \

                              RangJudge(T4Infra->TriTime[1],1450,1750) )

{

   T4Infra->KEY_VALUE |= 1<

}

}

}

//获取按键值

uint8_t  GetInfraredKey(void)

{

   //通过与反码异或，验证按键码的正确性

   if( (uint8_t)( (T4Infra->KEY_VALUE >> 24) ^ (T4Infra->KEY_VALUE >> 16) ) == 0xff  )

   return (uint8_t)(T4Infra->KEY_VALUE>>16);

   else  return 0;

}

//获取地址

uint8_t  GetInfraredAddr(void)

{

   if( (uint8_t)( (T4Infra->KEY_VALUE ) ^ (T4Infra->KEY_VALUE >> 8) ) == 0xff  )

   return (uint8_t)(T4Infra->KEY_VALUE);

   else  return 0;

}

主函数：

#include "Fun_Infrared.h"

int main(void)

{

  HAL_Init();

  SystemClock_Config();

  MX_GPIO_Init();

  MX_TIM4_Init();

  MX_USART1_UART_Init();

  T4InfraInit();  //启动TIM4

  while (1)

  {

printf("按键次数：%d\r\n",T4Infra->KEY_Count);

                printf("键值：0x%02X\r\n",GetInfraredKey() );

printf("地址：0x%02X\r\n",GetInfraredAddr() );

HAL_Delay(2000);

  }

}

//更新中断

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

{

    if(htim->Instance == TIM4)

{

  TIM4_InfraPeriodHandle();

}

}

//捕获中断

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)

{

    if(htim->Instance == TIM4)

{

TIM4_InfraCaptureHandle();

}

}

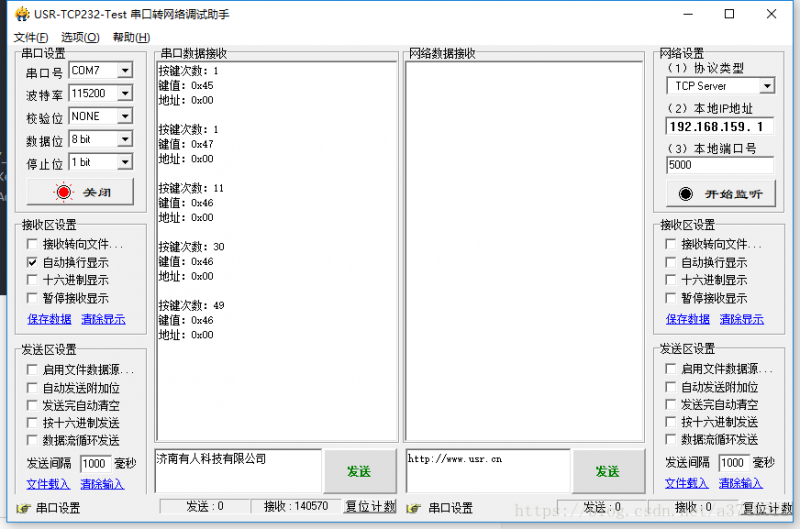

实验现象：
