2019年04月16日 | LCD的DE模式和HV模式，以及DITHB抖动功能
2019-04-16 来源：eefocus

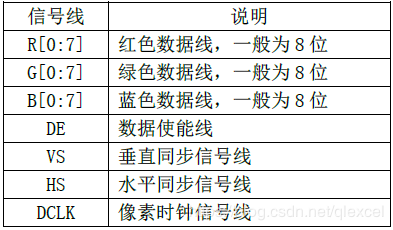

首先RGB的信号线如下：

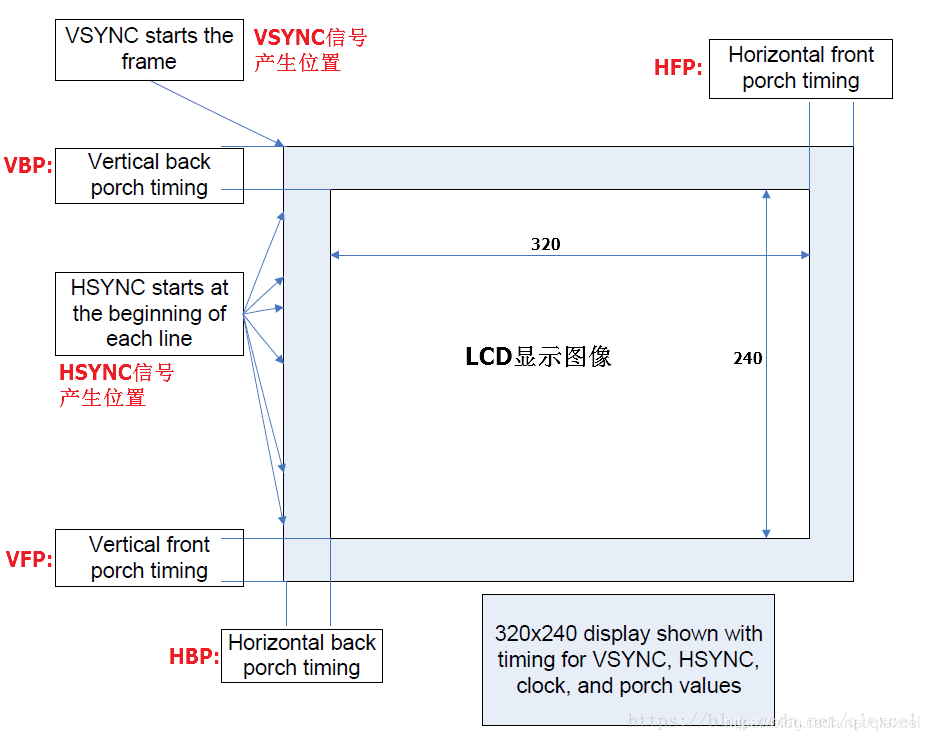

然后看一下LCD的时序图：
LCD在显示可视数据之前，在行数据上有HFP、HBP、HSYNC，在列数据上有VFP、VBP、VSYNC，而不是所有的数据都是可以显示的数据，因此LCD的驱动和LCD之间需要采用某种方式来同步，比如让LCD知道现在我在发送的是HFP时序，你不要显示出来；或者通知LCD，现在开始后面的数据是可视数据，你可以开始显示了。为实现这种目的，有两种方式：DE模式和HV模式。

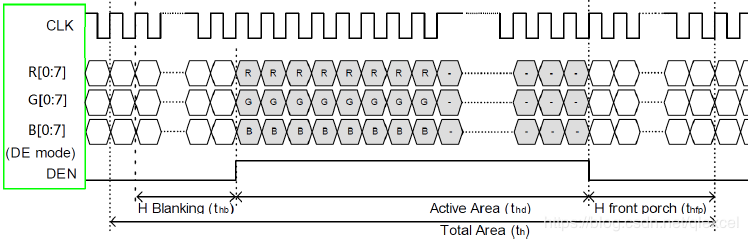

DE模式：使用DE信号线来表示有效数据的开始和结束，如下图：
当DE变为高电平时，表示有效数据开始了；变为低电平，表示有效数据结束。在DE模式下，LCD是不需要HS信号线的，也就是说LCD选择了DE模式，即使没有接HS信号线，LCD也能正常工作。

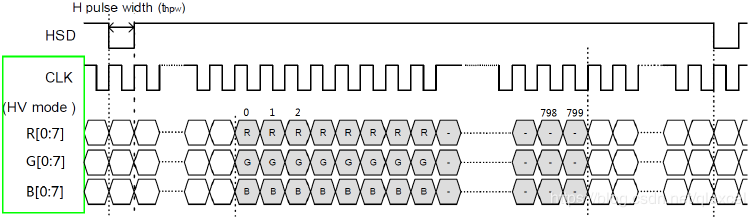

HV模式：LCD需要HS和VS，即水平同步和垂直同步信号来确定时序，如下：
在HV模式下，不需要DE信号线。靠HS和VS来同步时序。
DE模式和HV模式总结：
两种不同的同步方式中，现在的大尺寸屏幕一般都是DE同步模式，小尺寸的HV同步模式多。HV模式是早期的驱动模式了，现在的液晶屏面板驱动IC基本都是支持HV和DE两种模式的。很多已经直接去掉了HV模式，仅支持DE模式，DE模式的好处就是使用比较简单方便。对于支持DE模式的液晶屏，单片机可以不接行同步和场同步引脚。针对这个问题，armfly专门的进行了测试，将板子的行同步和场同步引脚直接接地或者接3.3V，正常工作，不受影响。又或者直接不初始化行同步和场同步引脚也是不受影响的。
DITHB： Dithering (抖动显示)
它是一种欺骗你眼睛，使用有限的色彩让你看到比实际图象更多色彩的显示方式。通过在相邻像素间随机的加入不同的颜色来修饰图象，通常这种方式被用于颜色较少的情况下。
在实际实现过程中，抖动显示并不增加总的像素的个数，而是选择增加每个像素所能显示的颜色个数，这样会造成图片大小增加，但是图片质量也会好很多。心理学上，有科学家对此种显示方法归纳于自我欺骗的范围内，用于内人心理学研究。
试过开启，好像并没有什么卵用。一般默认关闭即可。
