STM32的FLASH除了可以烧写如程序外，还可以供给用户做存储器，存储参数用，但是要注意的是，FLSAH的擦写次数是有限制的，10万次。

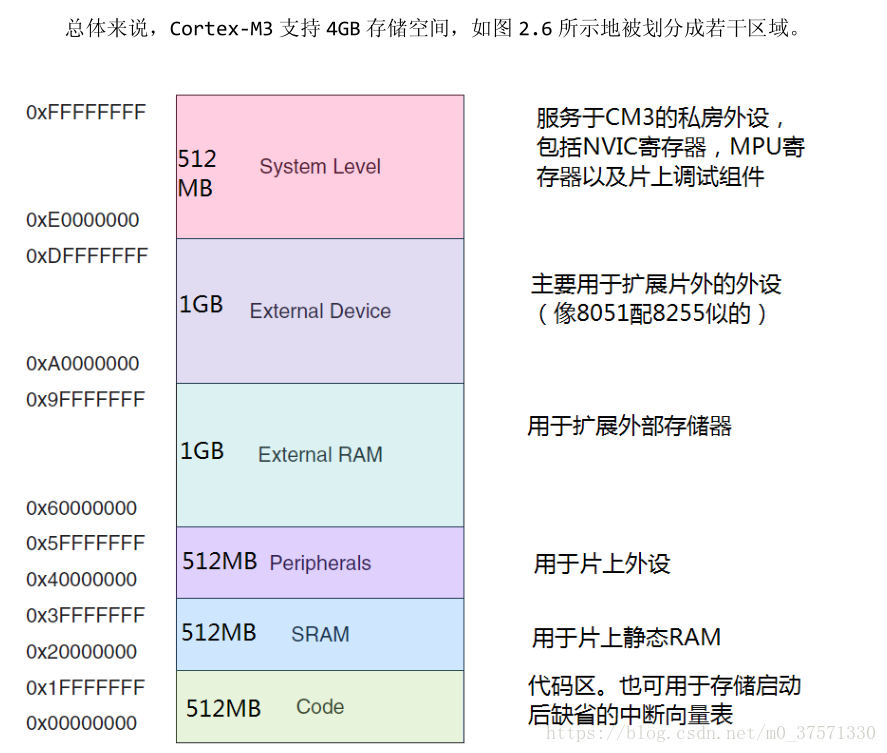

STM32F1系列单片机内核是Cortext-M3系列的，其存储器的映射是按照Cortext-M3的标准设计的，如下图。

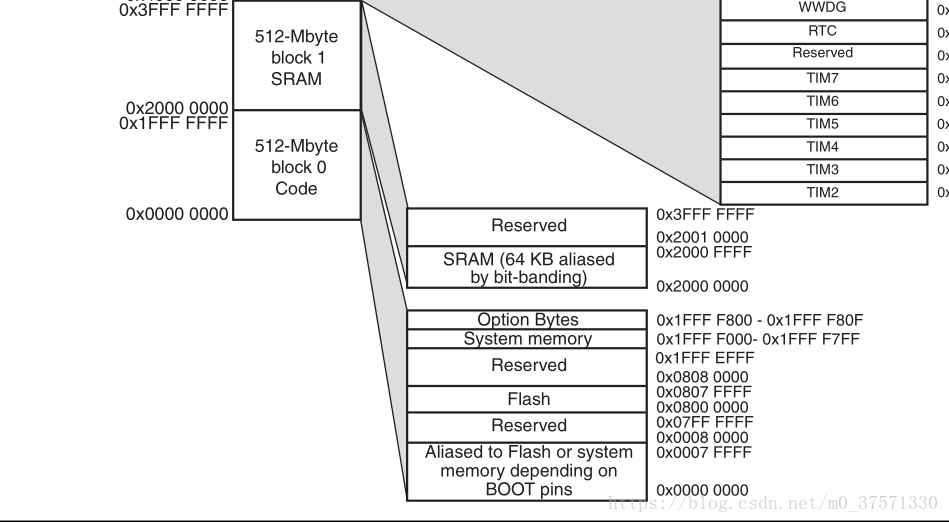

从上图可看出最下main的512M是分配给Code 即程序存储区. 其内部分配如下图。

从上图可以看到FLASH的起始地址是：0x0800 0000 到 0x0807 FFFF ，126M的FLASH空间。STM32按页来编程擦写FLASH,如我的 STM32F103RCT6 SRAM为48KB，FLASH有256K. 分页是2Kb一页来设计的，而又的小容量的单片机是1Kb一页。

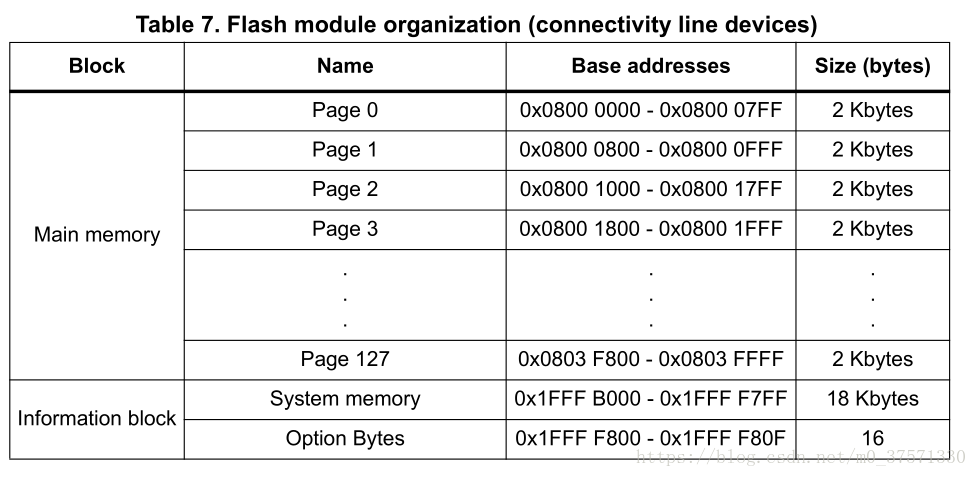

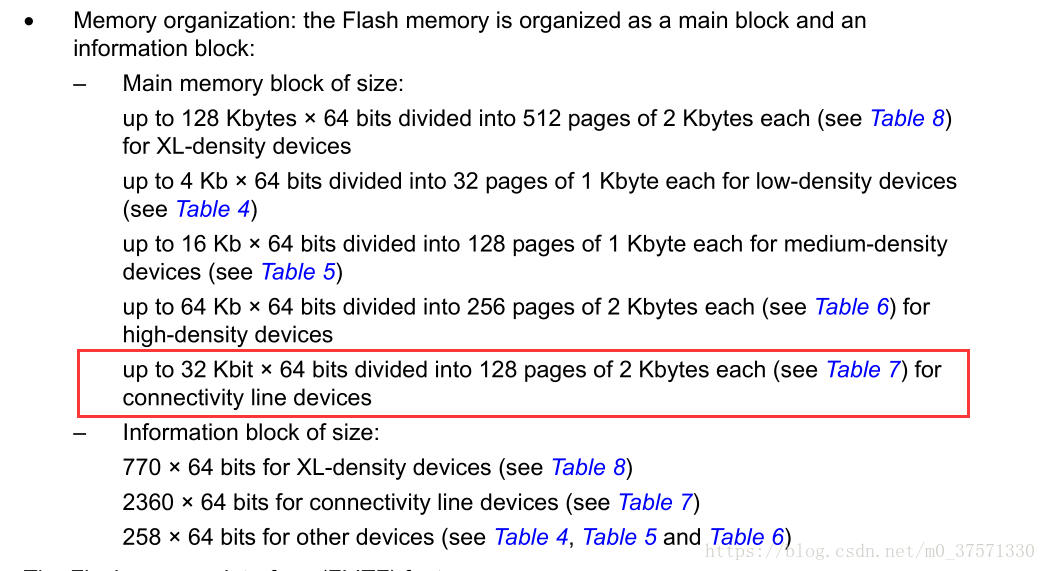

下列图片均是从芯片的参考文档(RM0008)上截图的.

可以算出127+1=128*2KB=256KB。

//flash读写代码如下写之前要擦除一整页的数据。写入数据要传入一个32位的地址，一次写入1个16位的数据(半字)。

//u32 addr - flash地址

//u16 dat - 写入数据

//有关STM32F103RCT6的FLASH详细情况学习，请看我的笔记。

void FLASH_Write(u32 addr, u16 dat){

FLASH_Unlock(); //解锁FLASH编程擦除控制器

FLASH_ClearFlag(FLASH_FLAG_BSY|FLASH_FLAG_EOP|FLASH_FLAG_PGERR|FLASH_FLAG_WRPRTERR);

FLASH_ErasePage(addr); //写之前要先擦除页。

FLASH_ProgramHalfWord(addr,dat); //从指定也的addr地址开始写。

FLASH_ClearFlag(FLASH_FLAG_BSY|FLASH_FLAG_EOP|FLASH_FLAG_PGERR|FLASH_FLAG_WRPRTERR);

FLASH_Lock();

}

//从FLASH读取半个字

u16 FLASH_Read_HalfWord(u32 addr){

u16 data;

data = *(u16*)(addr); //从指定的地址读取数据。

return data;

}

有关数据存储读取的可靠性思考。一直以来，见过我司好多仪表的参数保存，都是直接一次写入到EEPROM或者FLASH中。在设计时不考虑到，当程序正在写入参数断电时或上电抖动造成参数的存储和读取失效。这种失效后的保护机制如何设计？

拿STM32来说，如果FLASH充裕，可以将数据存储在3个页。(最好3个不连续的位置)。

1：存数据逻辑。对要写入的数据按模块或整体做校验，校验码作为存入参数的一部分，要写入FLASH。

存入第1个页，存好后，立刻读取，判断是否存好。然后依此操作存后面2页数据。

2：读数据逻辑。读取第1页数据后，做校验，看数据是否正确，如果不正确读后面2个。如果所有的页，数据都不正确，那么就使用程序原代码内值.同时产品要报出参数读取错误状态。

STM32 FLASH 读写
