2019年08月12日 | STM32-(06)：位绑定的基础应用

通过位绑定来快速实现位操作。

这些区域可以进行位绑定

SRAM区：0x2000 0000 ~ 0x200f ffff 1M

公式：Ａ的范围（0x2000 0000 ~ 0x200f ffff）　n的范围（0~7），表示第几位 ，AliasAddr表示位绑定的地址

AliasAddr = 0x22000000 + ((A-0x20000000)*8 + n)*4

　　　　　= 0x22000000 + (A-0x20000000)３２ + n4

片上外设：0x4000 0000 ~ 0x400f ffff 1M

公式：Ａ的范围（0x4000 0000 ~ 0x400f ffff）　n的范围（0~7），表示第几位，AliasAddr表示位绑定的地址

AliasAddr = 0x４2000000 + ((A-0x４0000000)*8 + n)*4

　　　　　= 0x４2000000 + (A-0x４0000000)３２ + n4

拿如下一小段代码举例：

if((GPIOA->IDR & 0x0800) == 0x0800) GPIOA->ODR = GPIOA->ODR | 0x08;

else GPIOA->ODR = GPIOA->ODR & (~0x08);

首先看GPIOA->ODR的地址是多少

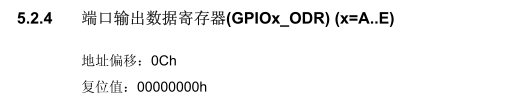

GPIOA_ODR:

A = GPIO_ODR的地址= GPIOA_BASE+ODR偏移地址 = GPIOA_BASE+0x0C (0Ch中的h表示16进制)

n = 3 (0x08表示操作的是第三位)

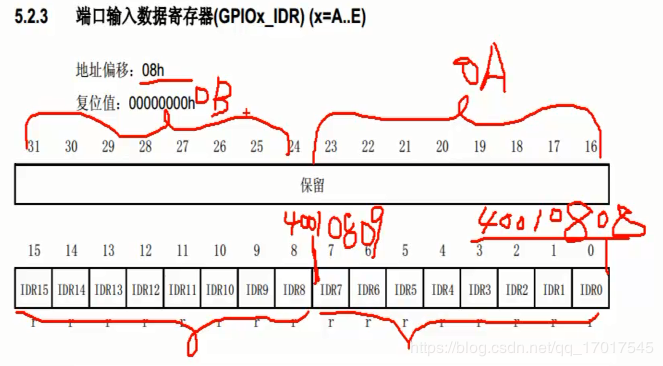

GPIOA_IDR:(地址查询方法同ODR)

A = GPIO_ODR的地址= GPIOA_BASE+ODR偏移地址 = GPIOA_BASE+0x09 (0Ch中的h表示16进制)

n = 3 (0x0800表示操作的同样是第三位，范围0-7)

int  main(void)

{

//ODR 和 IDR 这里属于片内外设

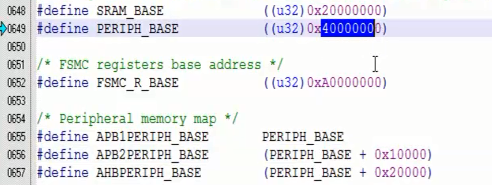

//ODR的地址：即A=（0x4000000 + 0x10000 + 0x0800 + 0x0c）= 0x4001080c   n=3

u32 *PAO3 = （u32*）（0x４2000000 + (0x4001080c - 0x４0000000)*３２ + 3*4）   //PAO3表示GPIOA输出第3位

//IDR的地址：即A=（0x4000000 + 0x10000 + 0x0800 + 0x09）= 0x40010809   n=3

u32 *PAI11 = （u32*）（0x４2000000 + (0x40010809 - 0x４0000000)*３２ + 3*4）   //PAI11表示GPIOA输入第11位

//或者：u32 *PAI11 = （u32*）（0x４2000000 + (0x40010808 - 0x４0000000)*３２ + 11*4）

// 1、PA.0 ~ PA.7 输出、50Mhz   PA.8 ~ PA.15 输入(PA.0用到CRL, PA.8用到CRH)

GPIOA->CRL = 0x33333333; //PA.0 ~ PA.7 输出、50Mhz

GPIOA->CRL = 0x44444444; //PA.8 ~ PA.15 输入(选择浮空输入，因为模拟输入与复用输入不经过输入数据寄存器)

// 2、PA.8 ~ PA.15 引脚输入状态影响PA.0 ~ PA.7 引脚输出状态

while(1)

{

//if((GPIOA->IDR & 0x0800) == 0x0800) GPIOA->ODR = GPIOA->ODR | 0x08;

//else GPIOA->ODR = GPIOA->ODR & (~0x08);

//简化为：

if(*PAI11 == 1) *PAO3 = 1; //写1直接置1

else *PAO3 = 0; //清零直接置0

}

return(1);

}

继续简化：

1.定义地址

2.定义公式

#define GPIOA_ODR_A (GPIOA_BASE+0x0C)

#define GPIOA_IDR_A (GPIOA_BASE+0x08)

#define GPIOA_ODR_B (GPIOB_BASE+0x0C)

#define GPIOA_IDR_B (GPIOB_BASE+0x08)

#define GPIOA_ODR_C (GPIOC_BASE+0x0C)

#define GPIOA_IDR_C (GPIOC_BASE+0x08)

#define GPIOA_ODR_D (GPIOD_BASE+0x0C)

#define GPIOA_IDR_D (GPIOD_BASE+0x08)

#define GPIOA_ODR_E (GPIOE_BASE+0x0C)

#define GPIOA_IDR_E (GPIOE_BASE+0x08)

//0x22000000 + (A-0x20000000)*３２ + n*4

//0x４2000000 + (A-0x４0000000)*３２ + n*4

//合并为 ((A&0xF0000000) +0x2000000+ ((A&0xfffff)*32) + n*4)

#define BitBand(Addr,BitNum) * ((volatile unsigned long *)((Addr&0xF0000000) +0x2000000+ ((Addr&0xfffff）<<5) + BitNum*<<2))

#define PAout(n) BitBand(GPIOA_ODR_A，n)

#define PAin(n) BitBand(GPIOA_IDR_A，n)

int  main(void)

{

// 1、PA.0 ~ PA.7 输出、50Mhz   PA.8 ~ PA.15 输入(PA.0用到CRL, PA.8用到CRH)

GPIOA->CRL = 0x33333333; //PA.0 ~ PA.7 输出、50Mhz

GPIOA->CRL = 0x44444444; //PA.8 ~ PA.15 输入(选择浮空输入，因为模拟输入与复用输入不经过输入数据寄存器)

// 2、PA.8 ~ PA.15 引脚输入状态影响PA.0 ~ PA.7 引脚输出状态

while(1)

{

//if((GPIOA->IDR & 0x0800) == 0x0800) GPIOA->ODR = GPIOA->ODR | 0x08;

//else GPIOA->ODR = GPIOA->ODR & (~0x08);

//简化为：

//if(*PAI11 == 1) *PAO3 = 1; //写1直接置1

//else *PAO3 = 0; //清零直接置0

//再简化为：

if(PAin(11) == 1) PAout(3) = 1; //写1直接置1

else PAout(3)  = 0; //清零直接置0

}

return(1);

}
