2019年08月23日 | 【STM32F103】RCC-使用HSE/HSI配置时钟

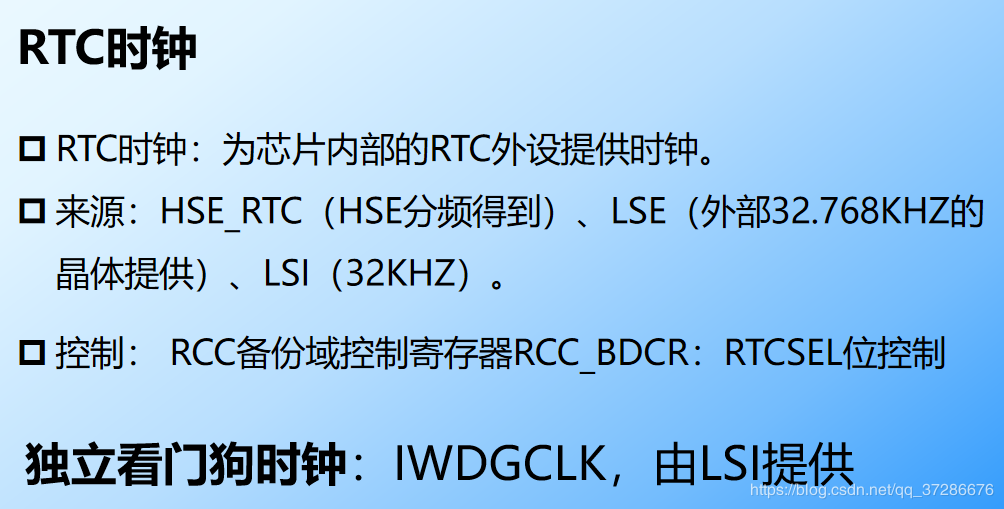

以上为STM32的时钟树，通过系统的启动文件，系统自动调用函数进行时钟初始化，所以我们在实际应用时不需要去写时钟这块，但是如果我们有特殊需求或者想要修改内部时钟的属性，则需要了解时钟树。以下以一个实验例子来测试，修改系统时钟：

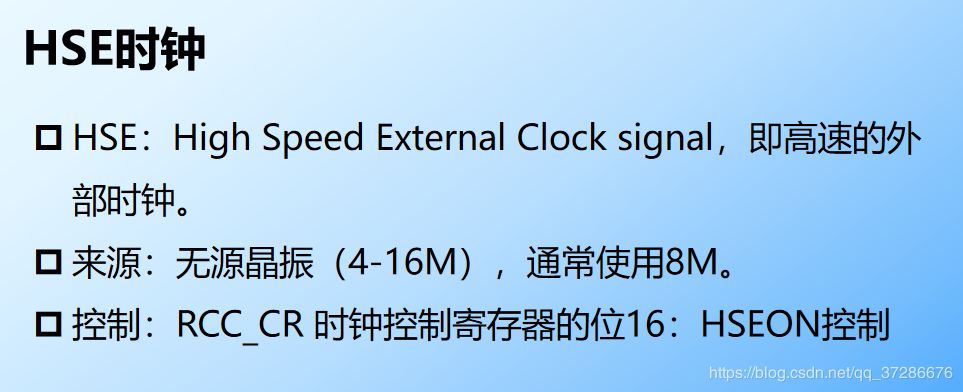

1、通过HSE（高速外部时钟）来配置系统时钟：

//HSE配置系统时钟

void HSE_SetSysClk( uint32_t RCC_PLLMul_x )

{

ErrorStatus HSEStatus;

// 把RCC 寄存器复位成复位值

RCC_DeInit();

// 使能 HSE

RCC_HSEConfig(RCC_HSE_ON);

HSEStatus = RCC_WaitForHSEStartUp();

if( HSEStatus == SUCCESS )

{

// 使能预取指

FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

FLASH_SetLatency(FLASH_Latency_2);

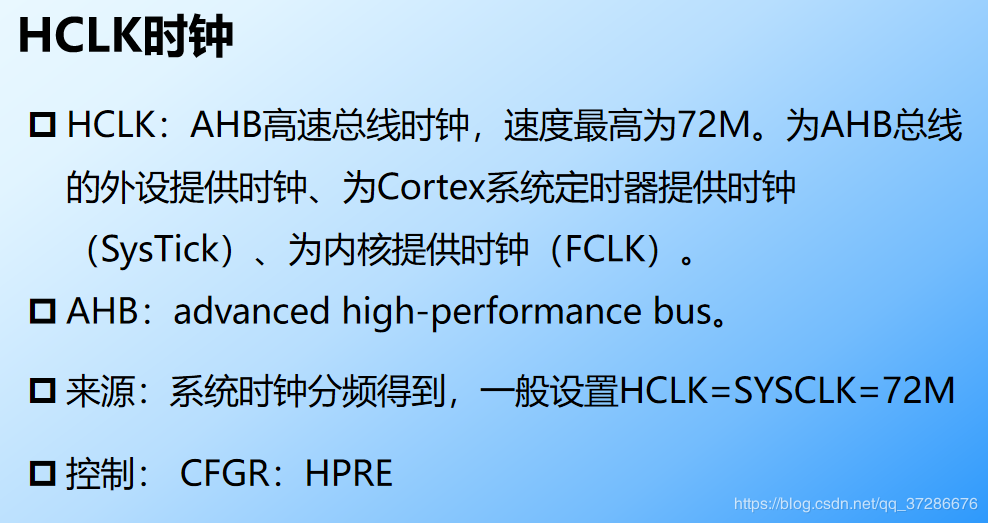

RCC_HCLKConfig(RCC_SYSCLK_Div1);

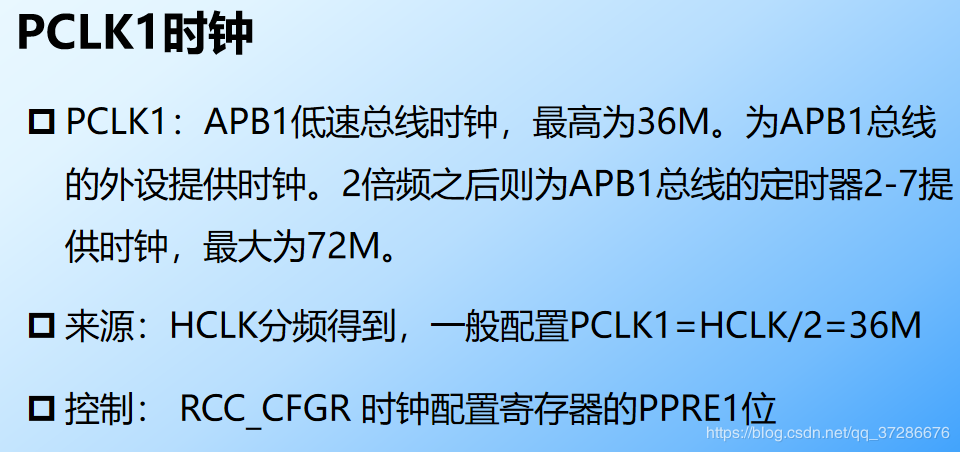

RCC_PCLK1Config(RCC_HCLK_Div2);

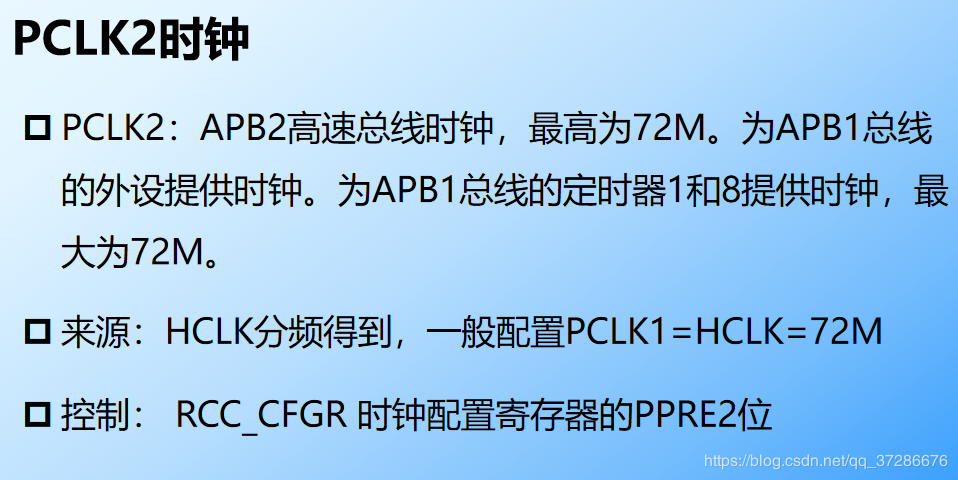

RCC_PCLK2Config(RCC_HCLK_Div1);

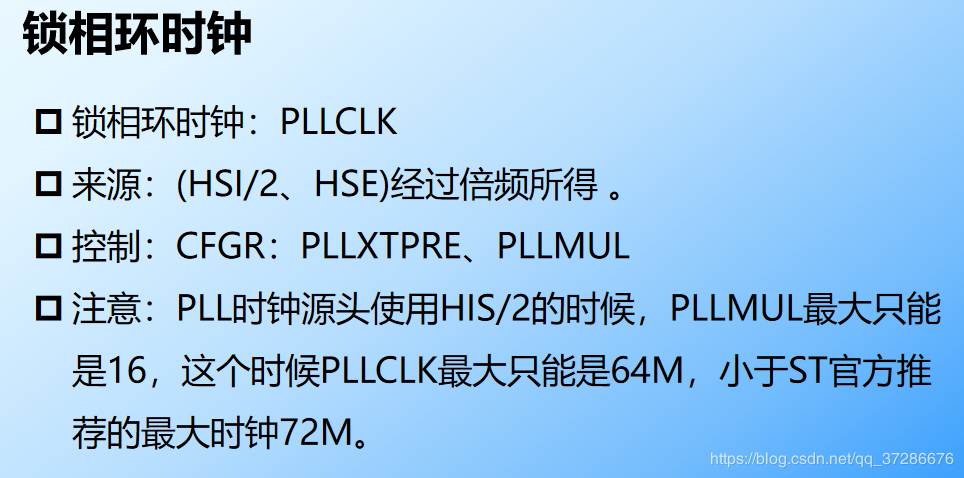

// 配置 PLLCLK = HSE * RCC_PLLMul_x

    RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_x);

    // 使能PLL

RCC_PLLCmd(ENABLE);

// 等待PLL稳定

while( RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET );

    // 选择系统时钟

RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    while( RCC_GetSYSCLKSource() != 0x08 );

}

else

  {

/* 如果HSE 启动失败，用户可以在这里添加处理错误的代码 */

}

}

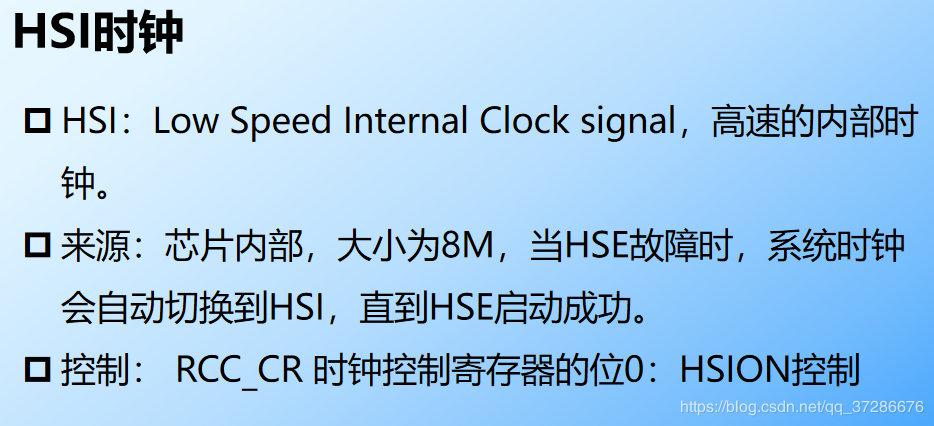

 2、HSI（高速内部时钟）来配置系统时钟

void HSI_SetSysClk( uint32_t RCC_PLLMul_x )

{

__IO uint32_t HSIStatus = 0;

// 把RCC 寄存器复位成复位值

RCC_DeInit();

// 使能 HSI

RCC_HSICmd(ENABLE);

HSIStatus = RCC->CR & RCC_CR_HSIRDY;

if( HSIStatus == RCC_CR_HSIRDY )

{

// 使能预取指

FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

FLASH_SetLatency(FLASH_Latency_2);

RCC_HCLKConfig(RCC_SYSCLK_Div1);

RCC_PCLK1Config(RCC_HCLK_Div2);

RCC_PCLK2Config(RCC_HCLK_Div1);

// 配置 PLLCLK = HSE * RCC_PLLMul_x

    RCC_PLLConfig(RCC_PLLSource_HSI_Div2, RCC_PLLMul_x);

    // 使能PLL

RCC_PLLCmd(ENABLE);

// 等待PLL稳定

while( RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET );

    // 选择系统时钟

RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    while( RCC_GetSYSCLKSource() != 0x08 );

}

else

  {

/* 如果HSI 启动失败，用户可以在这里添加处理错误的代码 */

}

}

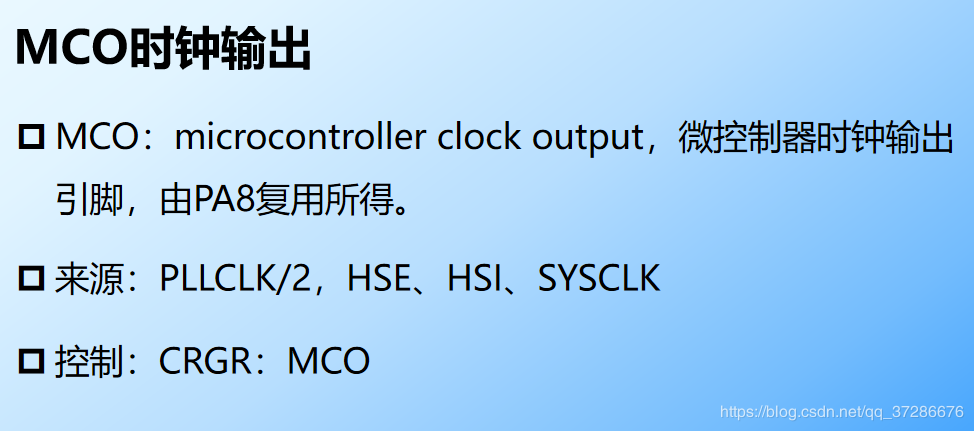

 3、MCO GPIO初始化，对外提供时钟输出，有条件也可以用示波器来检查该引脚（PA8）

void MCO_GPIO_Config()

{

GPIO_InitTypeDef  GPIO_InitStruct;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8;

GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStruct);

}

 4、设置软件延时

void Delay( uint32_t count )

{

for(; count!=0; count--);

}

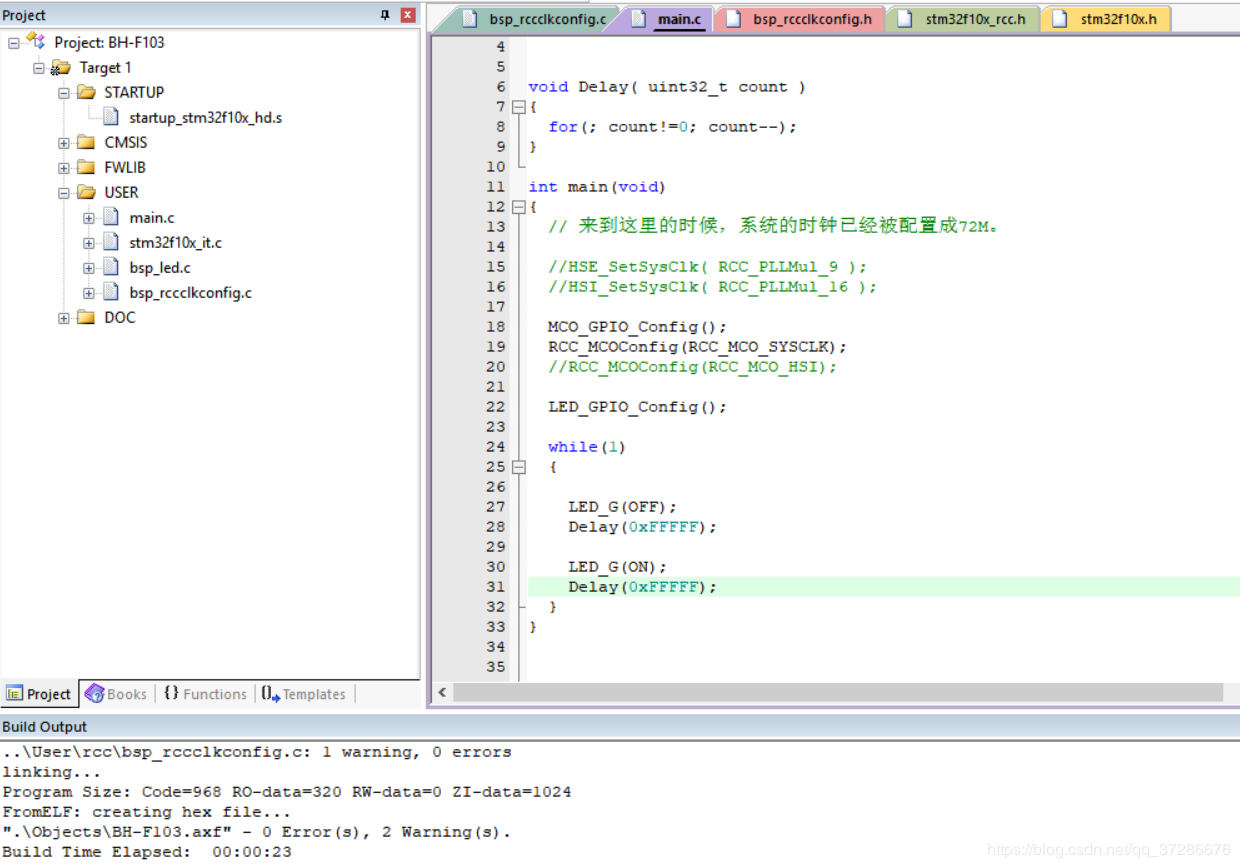

 5、主函数测试

int main(void)

{

// 来到这里的时候，系统的时钟已经被配置成72M。

//HSE_SetSysClk( RCC_PLLMul_9 );

//HSI_SetSysClk( RCC_PLLMul_16 );

MCO_GPIO_Config();

RCC_MCOConfig(RCC_MCO_SYSCLK);

//RCC_MCOConfig(RCC_MCO_HSI);

LED_GPIO_Config();

while(1)

{

LED_G(OFF);

Delay(0xFFFFF);

LED_G(ON);

Delay(0xFFFFF);

}

}

我们将之前的LED程序也放进去，因为没有示波器，通过检查LED闪烁的频率来查看MCO输出的频率，即系统时钟的频率是否得到了修改。

MCO=SYSCLK=72M时：（不需要修改程序，因为是启动文件自动调用时钟初始化获得72M时钟）

可以看到实验效果（不方便展示）是LED连续闪烁，速度很快。

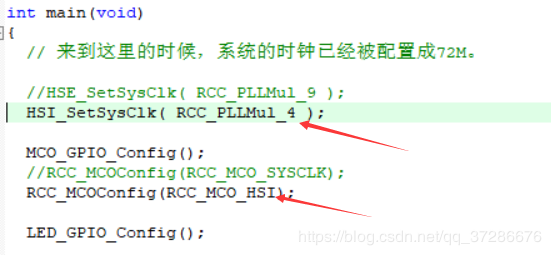

MCO=HSI 且使用HSI时，时钟频率=4Mhz*RCC_PLLMul_x，这里我们取x=4，即频率=16MHz

观察到LED闪烁的速率较慢，实际用示波器还可以看的更精准,HSE就不展示了，效果一样，程序将在后续上传上来。
