2019年09月04日 | 51单片机系列知识7--中断系统（2）

2019-09-04 来源：eefocus

二、补充及扩展

1、中断请求信号的产生

①1NT0和1NT1：外部中断0和外部中断1，其中断请求信号分别由P3.2、P3.3引脚输入，请求信号的有效电平由IT0和IT1设置，一旦输入信号有效，则将TCON中的IE0或IE1标志置1，可向CPU申请中断。

②TF0和TF1：定时器0和定时器1的溢出中断。当T0或T1计数器加1，计数产生溢出时，则将TCON中的TF0或TF1置位，向CPU申请中断

③RI和TI：串行口接受和发送中断。当串行口接受或发送完一帧数据时，将SCON中的RI、TI位置1，向CPU申请中断。

当某中断的中断源请求被CPU响应之后，CPU将自动把此中断入口地址（又称中断矢量地址）装入PC，中断服务程序即从此址开始执行，因此一般在此地址单元存在一个绝对的转移指令，可以跳至用户安排的中断服务程序的入口处。

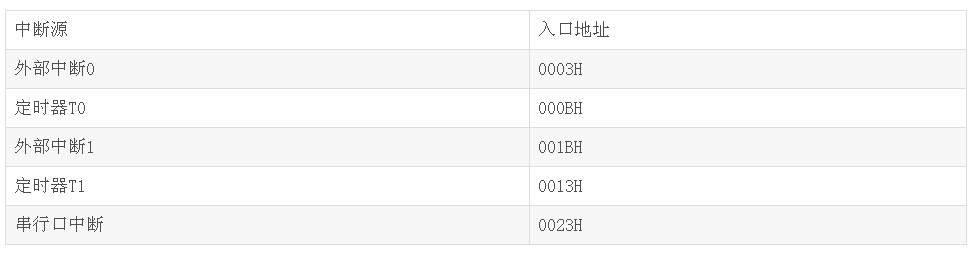

1、中断入口地址

image.png?imageView2/2/w/550

CPU响应某中断请求后，在中断返回（RET1）之前，该中断请求应该撤销，否则会引起另一次中断。51单片机各中断源请求撤销的方法各不相同。

① 外部中断源的撤销与设置的中断触发方式有关。

a 对于变设触发的外部中断，CPU在响应中断后，也是由硬件自动将IE0或IE1标志位清除。也无需采取其他措施。

b 电平触发方式的外部中断，在硬件上CPU对INT0和INT1引脚的信号完全没有控制。（在专用寄存器中没有相应的中断请求标志），也不像某些微机处理机那样，响应中断后会自动发出一个响应信号。因此在51单片机用户系中，要另外采取撤销外部中断请求的措施。活着外部器件本来就有撤销中断请求的设计（如8255）

下面给出一种撤销外部中断请求的方案

外部中断请求信号

外部中断请求信号不直接加在INTi引脚上，而是加在D触发器的CLK时钟端。由于D端接地，当外中断的正脉冲信号出现在CLK端时，D触发器置0，使INTi有效，向CPU发出中断请求。CPU响应中断，利用一根D线作为应答线，上图的P1.0接触发器的S端，在中断服务程序中用下面2条指令撤销中断请求。

ANL PI，＃0FEH ；使P1.0=0

ORL PI，＃01H ；使P1.0=1

这两条指令执行后，P1.0输出一个负脉冲，其持续时间为2个机器周期，足以使D触发器置位，而撤销端口外部中断请求。第二条指令使S失效，不至于INTi始终为1，无法再次中断。

② 定时器0和定时器1的溢出中断，CPU响应后，就由硬件自动清除TF0或TF1标志位，即中断请求自动撤销，无需采取其他措施

③ 串行口的中断，CPU响应后，硬件不能自动清除T1和RI标志位，因此CPU响应中断后，必须在中断服务程序中，软件清零，以撤销中断请求。

5.计算机与外设交换信息的方式

由于外设速度各异，因此计算机与外设交换信息时，一般有四种传送方式，既无条件传送方式、查询式传送方式、中断传送方式，以及直接存储器存取（DMA）方式。

51单片机中断系统请求源
