2019年09月10日 | 正点原子LCD-TFT原理讲解与配置介绍

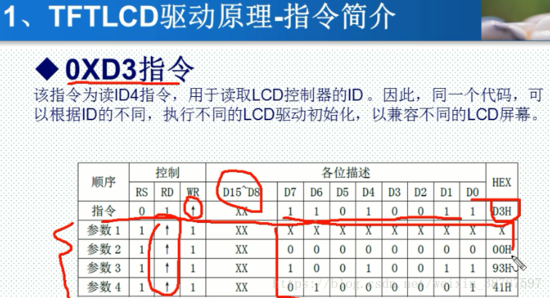

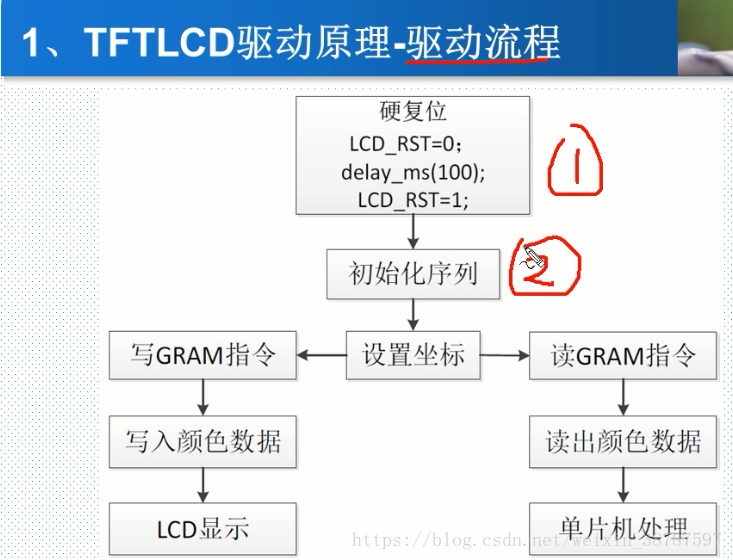

初始化序列由厂家提供，直接向厂家要

对于这个指令9341的描述是错误的

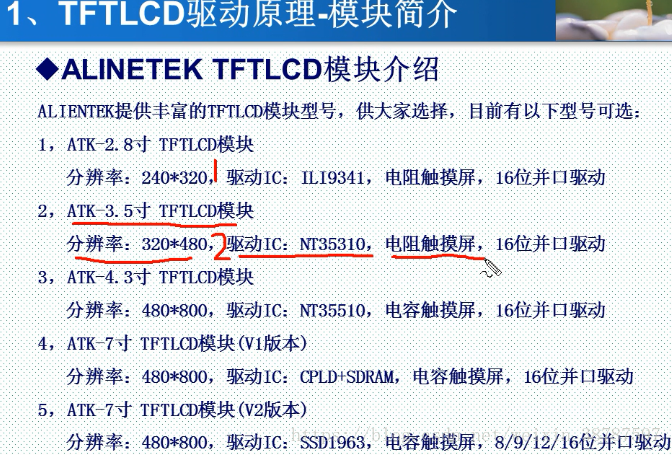

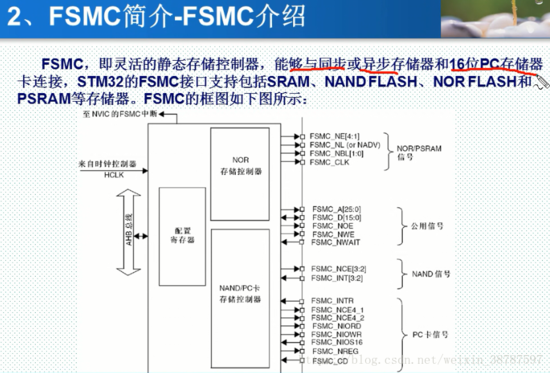

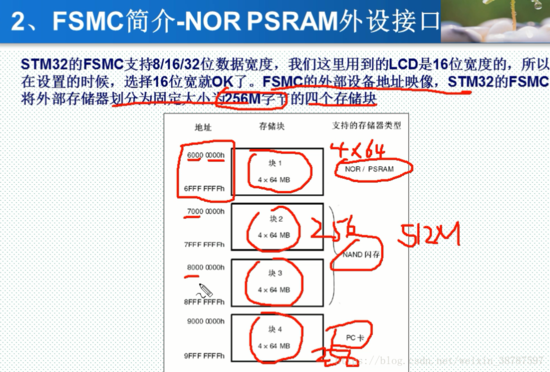

FSMC的简介

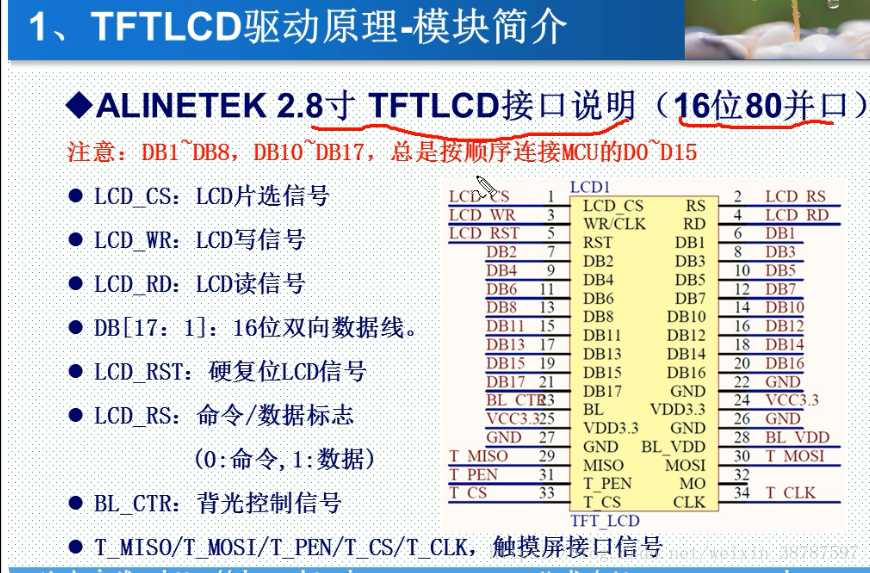

TFTLCD没有地址线没有地址线，而把RS连接到A0-A15其中的任意一根线。当地址线来用，这样就可以吧TFTLCD当成一个SROM来用了。

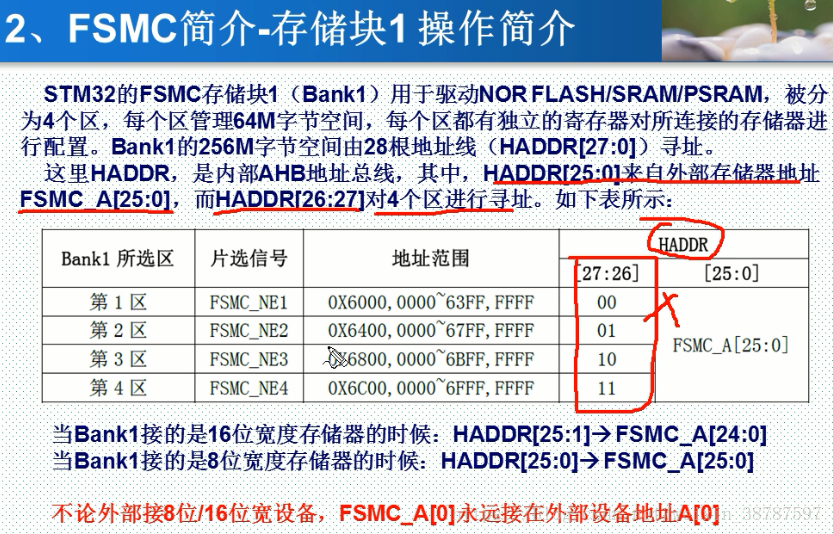

HADDR不可以直接配置，而是固定死的，我们只能选择不能修改

当bank1接的是16位宽的存储器的时候要右移一位对齐。

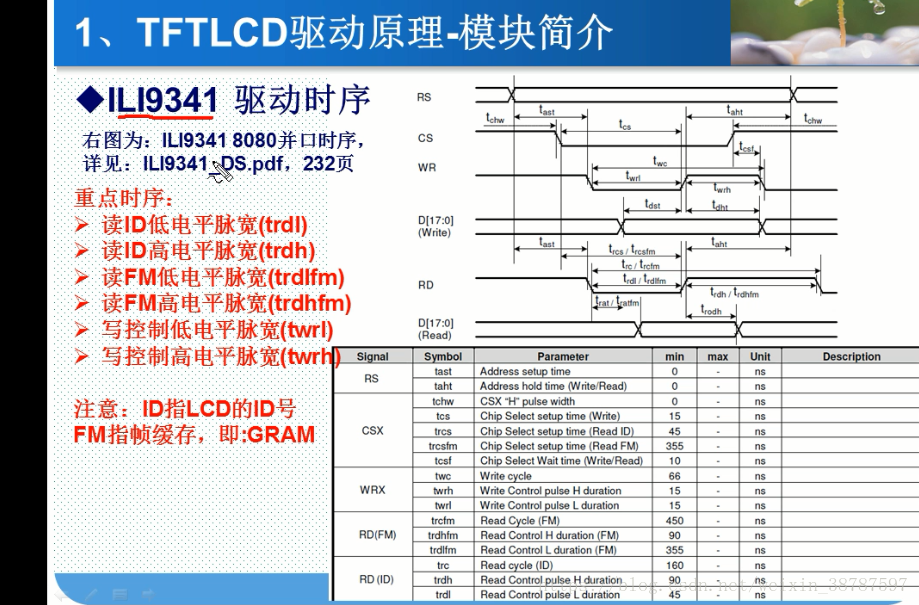

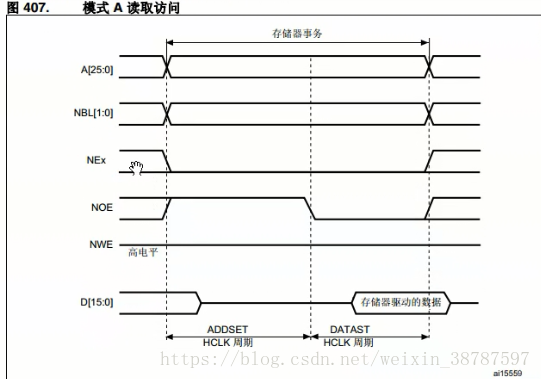

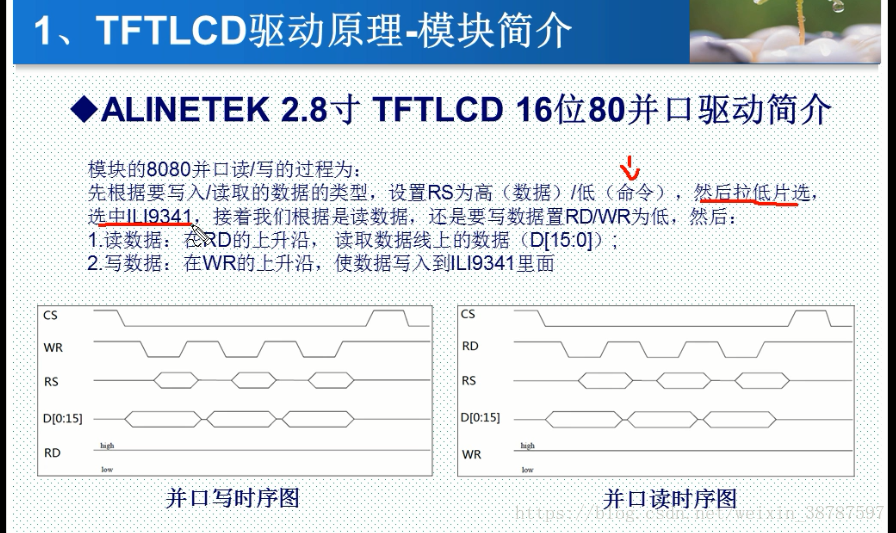

这其中NBL是用不到的。A只用到了一个，最重要的还是看最下面这个D信号的时序，它对应我们的ILI9341的读写时序。

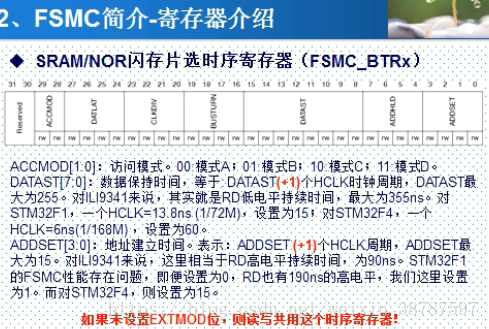

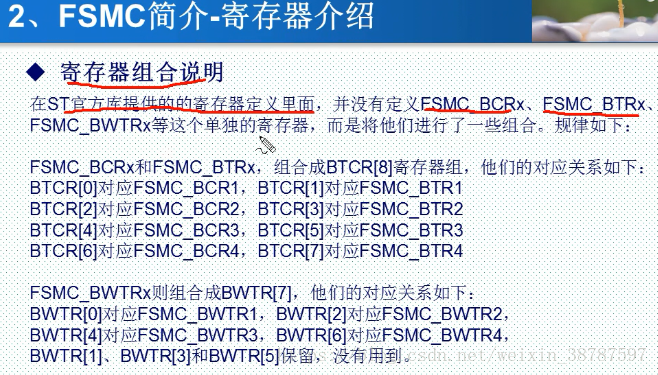

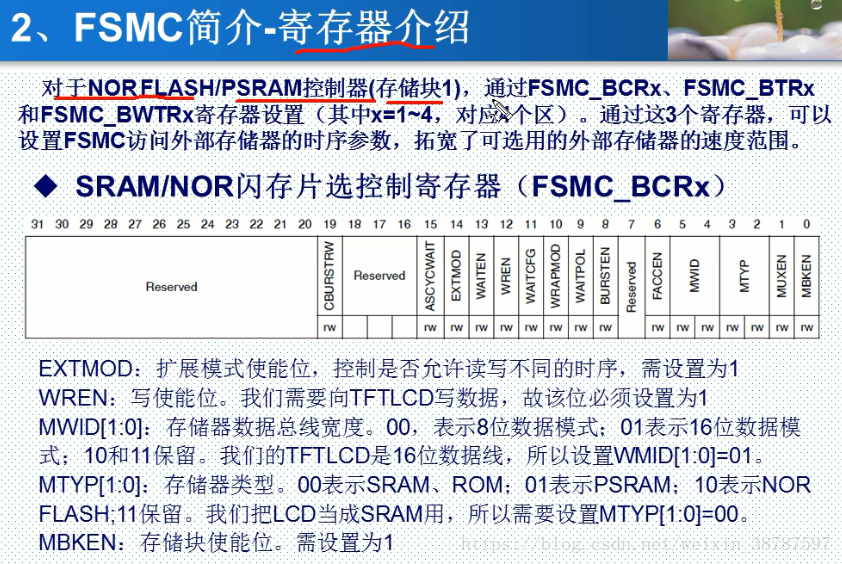

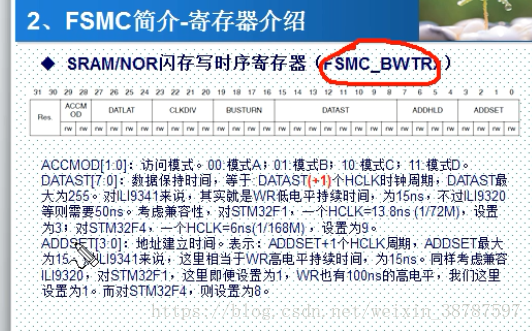

FSMC_BCRx  这个寄存器，x代表1-4，对应我们的前面的第一个区到第四个区。

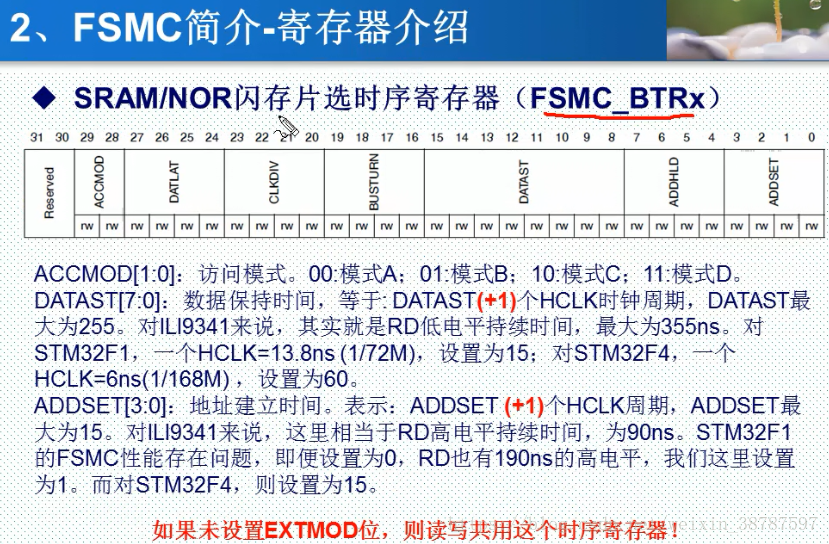

上图中如果单片机是STM32F4那么DATAST就不需要加1，而对于ADDSET[3:0]F1 F4都需要加1

..

---------------------------------------------LCD液晶显示实验讲解----------------------------

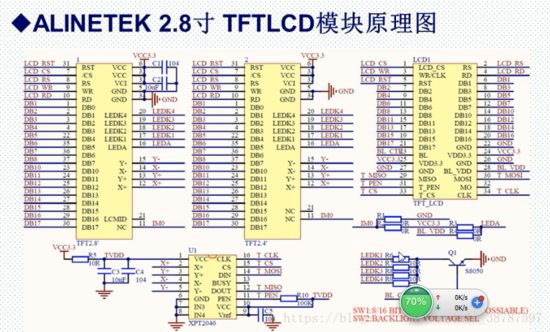

-------------------- -----------------------------1.硬件连接这里不多讲了-----------------------------------------------------------------

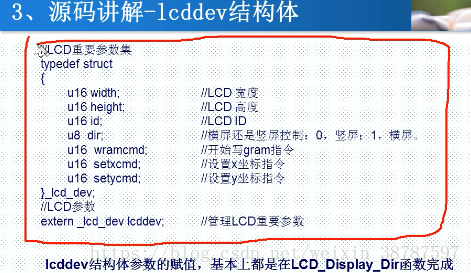

--------------------------------------------------2.LCD&LCDdev结构体讲解  下面这个结构体 lcd.h里面定义的-----------------------------

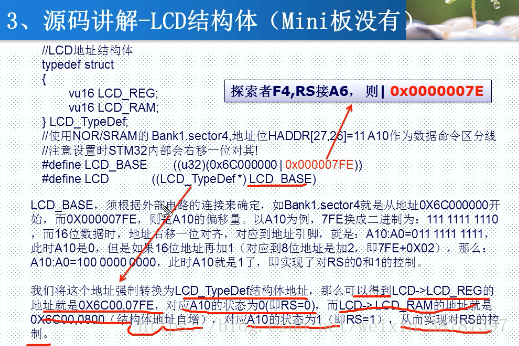

上面这个结构体在LCD.h里面   RS为1命令   为0的时候是数据

这部分是将lcd-base强制转化为lcd-typedef这样的机构体指针。最终我们要用的就是这个lcd了。

有7个参数  这样一个结构体就很方便的管理LCD相关的结构体

//设置lcd显示方向

//dir:0，竖屏    1，横屏，

void LCD_Display_Dir(u8 dir)

{

    if(dir==0)            //竖屏

    {

        lcddev.dir=0;    //竖屏

        lcddev.width=240;

        lcddev.height=320;

        if(lcddev.id==0X9341||lcddev.id==0X6804||lcddev.id==0X5310)

        {

            lcddev.wramcmd=0X2C;

             lcddev.setxcmd=0X2A;

            lcddev.setycmd=0X2B;

            if(lcddev.id==0X6804||lcddev.id==0X5310)

            {

                lcddev.width=320;

                lcddev.height=480;

            }

        }else if(lcddev.id==0x5510)

        {

            lcddev.wramcmd=0X2C00;

             lcddev.setxcmd=0X2A00;

            lcddev.setycmd=0X2B00;

            lcddev.width=480;

            lcddev.height=800;

        }else if(lcddev.id==0X1963)

        {

            lcddev.wramcmd=0X2C;    //设置写入GROM的指令

            lcddev.setxcmd=0X2B;    //设置写x坐标指令

            lcddev.setycmd=0X2A;    //设置写y坐标指令

            lcddev.width=480;        //设置宽度480

            lcddev.height=800;        //设置高度800

        }else

        {

            lcddev.wramcmd=0X22;

             lcddev.setxcmd=0X20;

            lcddev.setycmd=0X21;

        }

    }else                 //横屏

    {

        lcddev.dir=1;    //横屏

        lcddev.width=320;

        lcddev.height=240;

        if(lcddev.id==0X9341||lcddev.id==0X5310)

        {

            lcddev.wramcmd=0X2C;

             lcddev.setxcmd=0X2A;

            lcddev.setycmd=0X2B;

        }else if(lcddev.id==0X6804)

        {

             lcddev.wramcmd=0X2C;

             lcddev.setxcmd=0X2B;

            lcddev.setycmd=0X2A;

        }else if(lcddev.id==0x5510)

        {

            lcddev.wramcmd=0X2C00;

             lcddev.setxcmd=0X2A00;

            lcddev.setycmd=0X2B00;

            lcddev.width=800;

            lcddev.height=480;

        }else if(lcddev.id==0X1963)

        {

            lcddev.wramcmd=0X2C;    //设置写入GROM的指令

            lcddev.setxcmd=0X2A;    //设置写x坐标指令

            lcddev.setycmd=0X2B;    //设置写y坐标指令

            lcddev.width=800;        //设置宽度800

            lcddev.height=480;        //设置宽度480

        {

            lcddev.wramcmd=0X22;

             lcddev.setxcmd=0X21;

            lcddev.setycmd=0X20;

        }

        if(lcddev.id==0X6804||lcddev.id==0X5310)

        {

            lcddev.width=480;

            lcddev.height=320;

        }

    }

    LCD_Scan_Dir(DFT_SCAN_DIR);    //默认扫描方向

}

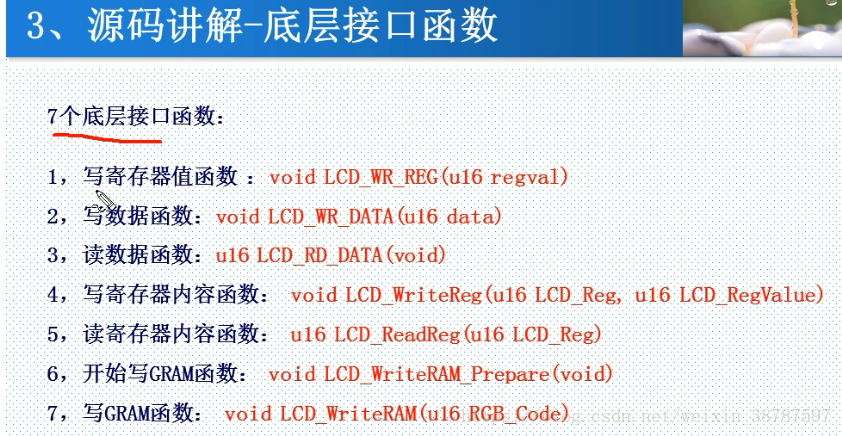

-------------------------------------------------------3 7个底层接口函数--------------------------------------------------------

 写寄存器值函数+写数据函数=写寄存器内容函数

5.读寄存器内容函数，发送寄存器地址，读取的数据返回给调用函数。

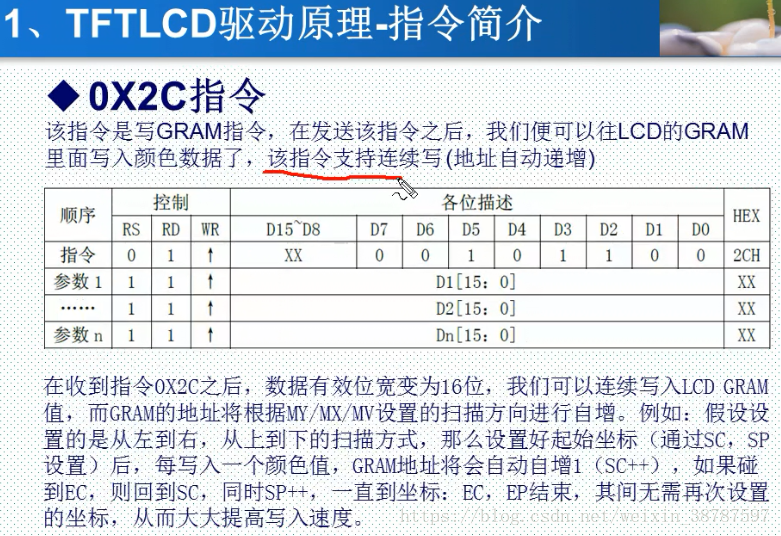

6开始写GRAM函数

7写GROM函数，开始写一些颜色值进去

这样一个函数就完成了写寄存器操作，因为有FSMC会自动完成

//写LCD数据

//data:要写入的值

void LCD_WR_DATA(vu16 data)

{

    data=data;            //使用-O2优化的时候,必须插入的延时

    LCD->LCD_RAM=data;

}

//读LCD数据

//返回值:读到的值

u16 LCD_RD_DATA(void)

{

    vu16 ram;            //防止被优化

    ram=LCD->LCD_RAM;

    return ram;

}

//读寄存器

//LCD_Reg:寄存器地址

//返回值:读到的数据

u16 LCD_ReadReg(u16 LCD_Reg)

{

    LCD_WR_REG(LCD_Reg);        //写入要读的寄存器序号

    delay_us(5);

    return LCD_RD_DATA();        //返回读到的值

}

//写寄存器内容函数

//LCD_Reg:寄存器地址

//LCD_RegValue:要写入的数据

void LCD_WriteReg(u16 LCD_Reg,u16 LCD_RegValue)

{

    LCD->LCD_REG = LCD_Reg;        //写入要写的寄存器序号

    LCD->LCD_RAM = LCD_RegValue;//写入数据

}

//开始写GRAM

void LCD_WriteRAM_Prepare(void)

{

     LCD->LCD_REG=lcddev.wramcmd;

}

------------------------------------------------4 LCD初始化函数讲解---------------------------------------------------------------------------

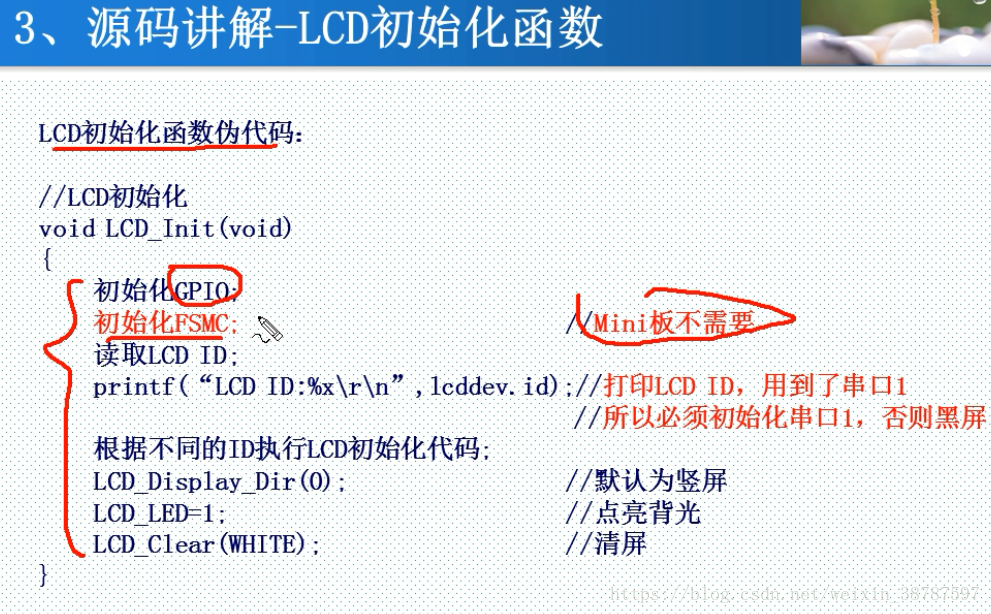

初始化完GPIO后就要对FSMC 进行配置，

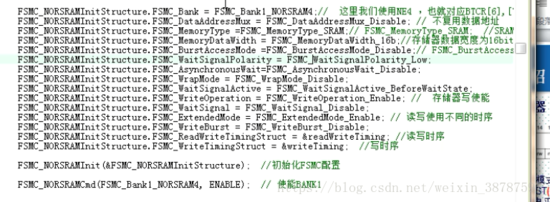

对应这些寄存器对FSMC进行初始化设置。

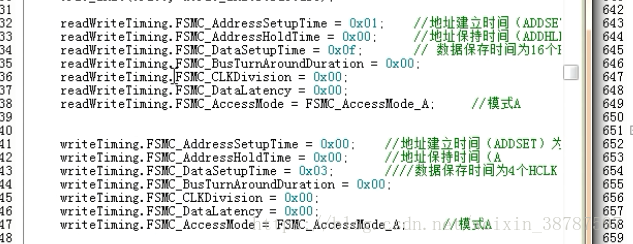

对FSMC进行读写时序的初始化，就是上面的这段代码，对应的寄存器是下面这两个寄存器。

接下来要配置的一个结构体

-----------------------------------------5坐标设置函数-----------------------------------------------------------------------

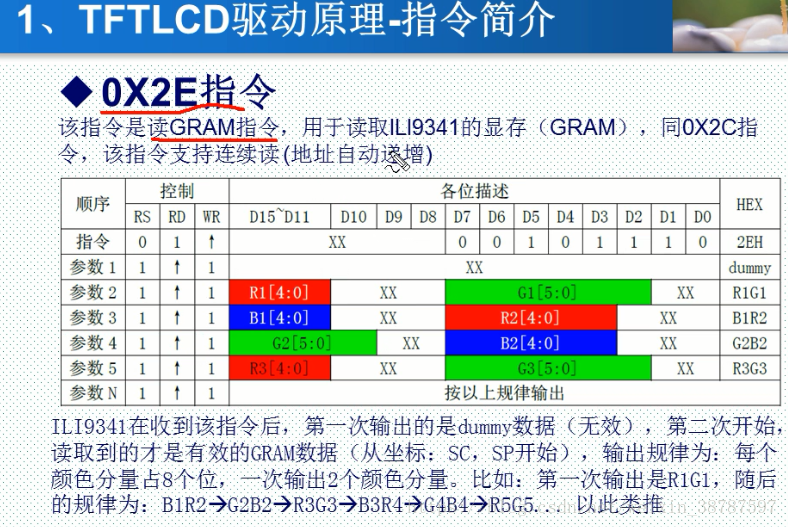

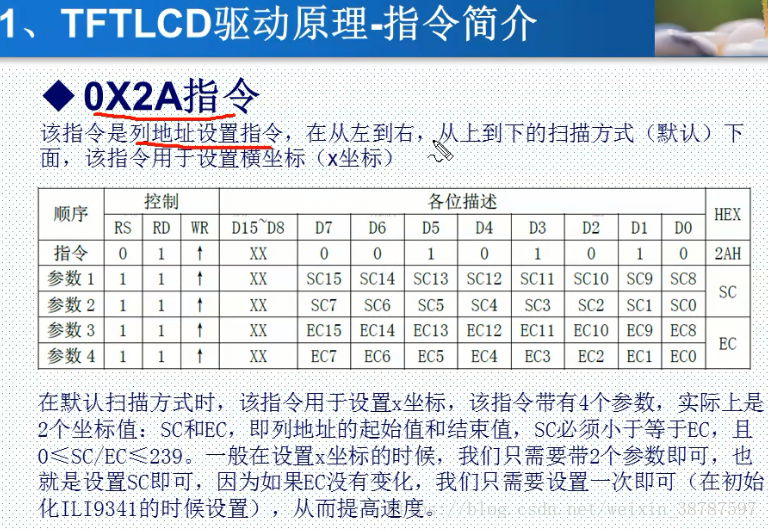

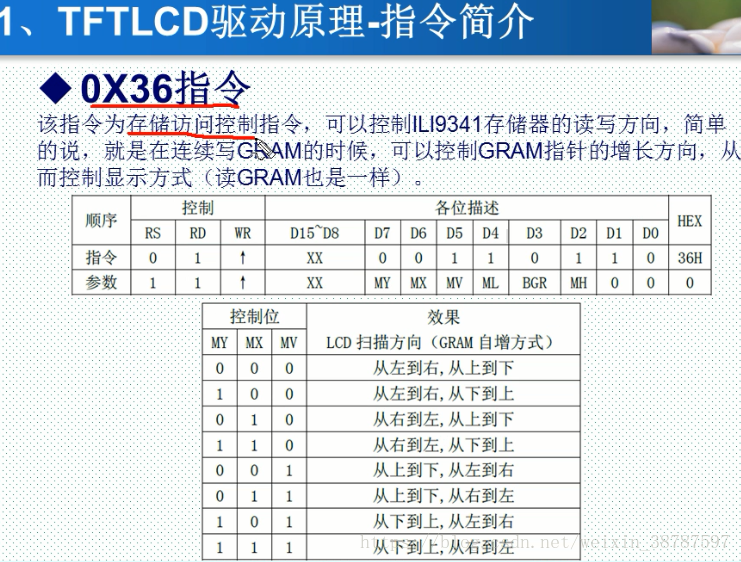

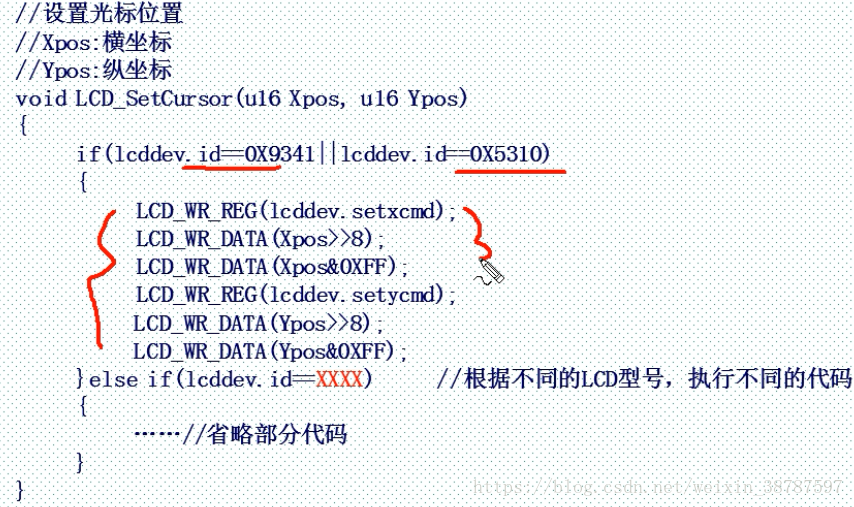

setxcmd指令  作用：设置x坐标

x的高8位

x的低8位

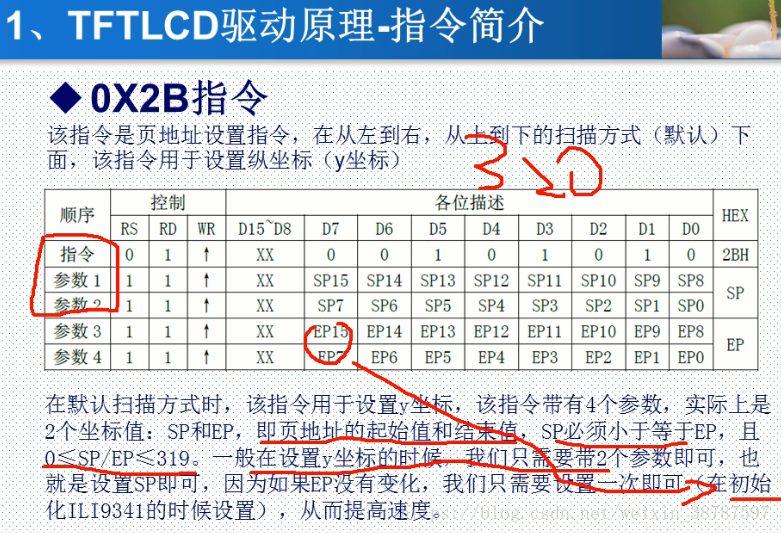

setycmd

y坐标的高8位

y坐标的低8位

-------------------------------------------6 LCD画点函数-----------------------------------------------------------------------------

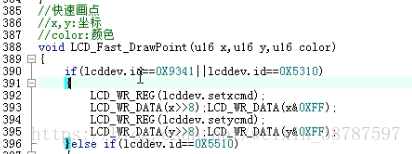

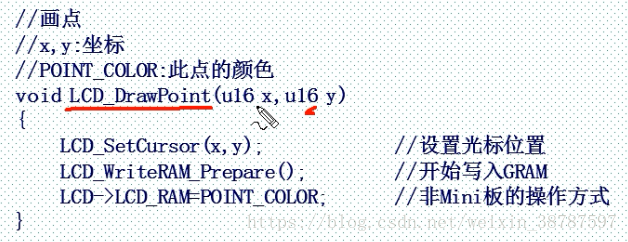

快速画点函数

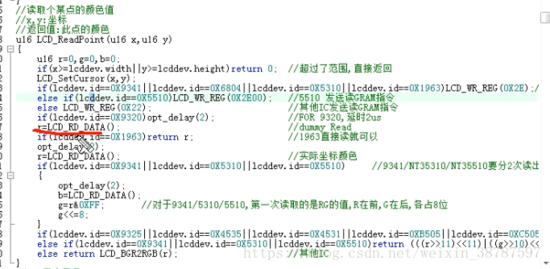

------------------------------------7  LCD读点函数-----------------------------------------------

x y是读取的点的坐标，返回值是这个点的颜色。

读出来的是RGB565的格式。

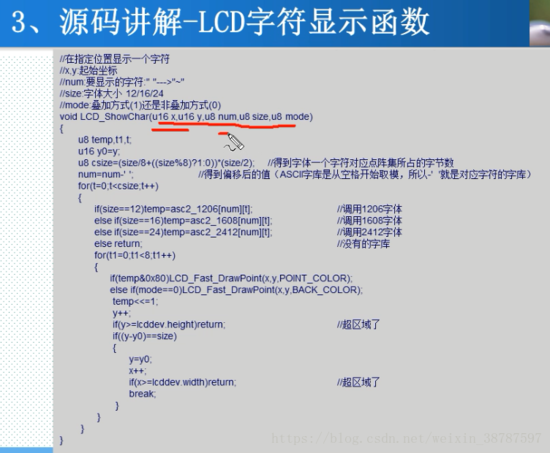

----------------------------------------8 LCD字符显示函数 ------------------------------------------------------

叠加方式 保持底色   非叠加方式 没有底色，这里 减空格 是因为是从空格开始取模的。

csize是一个字节点阵集所对应的字节数。

csize 这个句话得到一个字符点阵集的字节数。 其中 size=12 、16、24四种值。

下一句num是字符的偏移量，假如我们要显示！，那么此时num就是2  又因为  “-”（减号）的mun是0，所以， “！”  的mun是1·

颜色由POINT_color

上述的字模数组在上面的 font.h里面。

生成上面的字符码可以用PCtoLCD2002

在LIENTEK后输入 要生成的字符，然后点击  生成字模，就可以自动生成上面的字符码了。

根据下面这个来进行取模设置。 输出方式是从上到下从坐到右

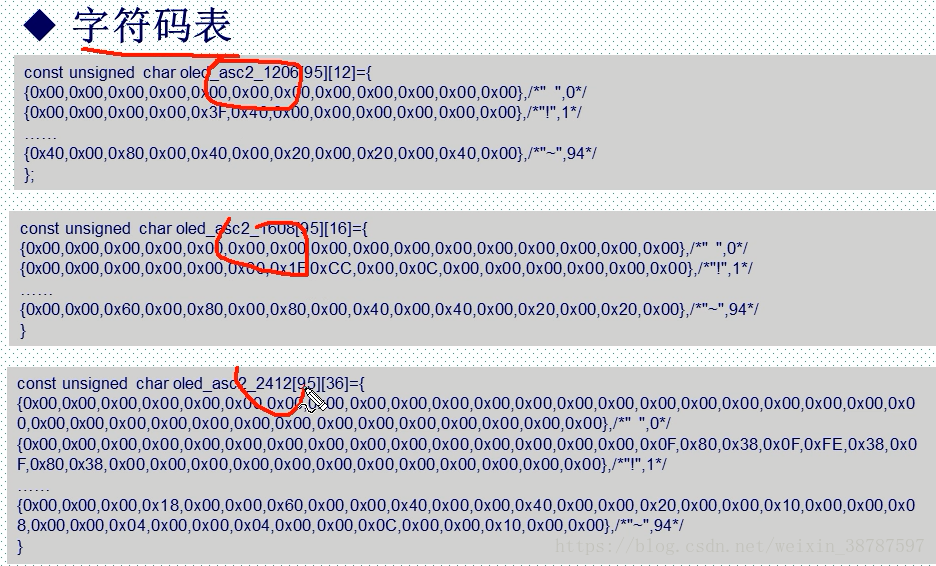

ASCII的字符  高度=宽度的一倍 例如：asc2_2412[95][36]   就是竖向的（字符高为24）那么字符宽就=12。那么这个字符共有3x8=24  也会是高度占3个字节，宽度=24/2=12   高度的字节数x宽度=3x12=36个字节。95代表这个数组中有95个字符。

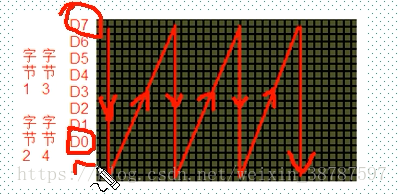

生成是最高位在上，一直减到最低位。这样字节1的8位都有效，   字节2只有高4位有效，字节3 的8位都有效，字节4也只有高4位有效。这样以此类推。

看上面的字符数组   行坐标表示 一个 字符

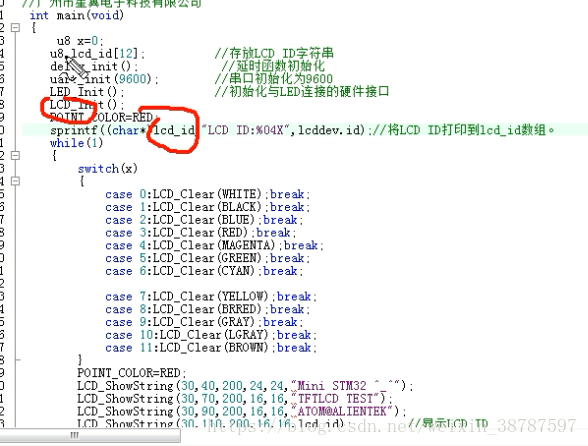

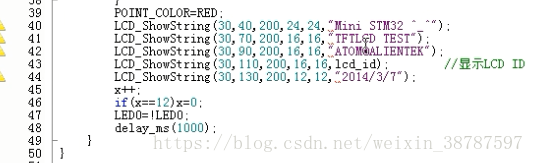

--------------------------------------------------例程测试----------------------------------------------------------
