2019年09月21日 | STM8控制4位LED数码管显示数字
2019-09-21 来源：eefocus
用4位LED显示数字
#define STB_H GPIOC->ODR |= (uint8_t)(GPIO_PIN_2)
#define STB_L GPIOC->ODR &= (uint8_t)(~GPIO_PIN_2)
#define DATA_H GPIOE->ODR |=(uint8_t)( GPIO_PIN_5)
#define DATA_L GPIOE->ODR &= (uint8_t)(~GPIO_PIN_5)
#define CLK_H GPIOC->ODR |=(uint8_t) (GPIO_PIN_1)
#define CLK_L GPIOC->ODR &= (uint8_t)(~GPIO_PIN_1)
//数码管端口定义
void Init_GPIO(void)
{
//串行接口（CLK，STB，DIN，DOUT）
GPIO_Init(GPIOE, GPIO_PIN_5, GPIO_MODE_OUT_PP_HIGH_FAST); //DIN
GPIO_Init(GPIOC, GPIO_PIN_1, GPIO_MODE_OUT_PP_HIGH_FAST); //CLK
GPIO_Init(GPIOC, GPIO_PIN_2, GPIO_MODE_OUT_PP_HIGH_FAST); //STB
}
void tm1616write(u8 wr_date)
{
u8 i;
STB_L;
Delay(10);
for(i=0;i<8;i++)
{
CLK_L;
Delay(10);
if(wr_date&0x01!=0)
{
DATA_H;
}
else
{
DATA_L;
}
Delay(10);
CLK_H;
Delay(10);
wr_date=wr_date>>1;
}
}
void tm1616show(u8 data1,u8 data2,u8 data3,u8 data4)
{
u8 j;
STB_H;
CLK_H;
DATA_H;
tm1616write(0x00);
STB_H;
tm1616write(0x44);
STB_H;
for(j=0;j<4;j++)
{
tm1616write(0xC0);
tm1616write(data1);
STB_H;
tm1616write(0xC2);
tm1616write(data2);
STB_H;
tm1616write(0xC4);
tm1616write(data3);
STB_H;
tm1616write(0xC6);
tm1616write(data4);
STB_H;
}
tm1616write(0x8C);
STB_H;
}
void main(void)
{
tm1616show(LEDArray[1],LEDArray[1],LEDArray[1],LEDArray[0x0c]); //显示111C
}

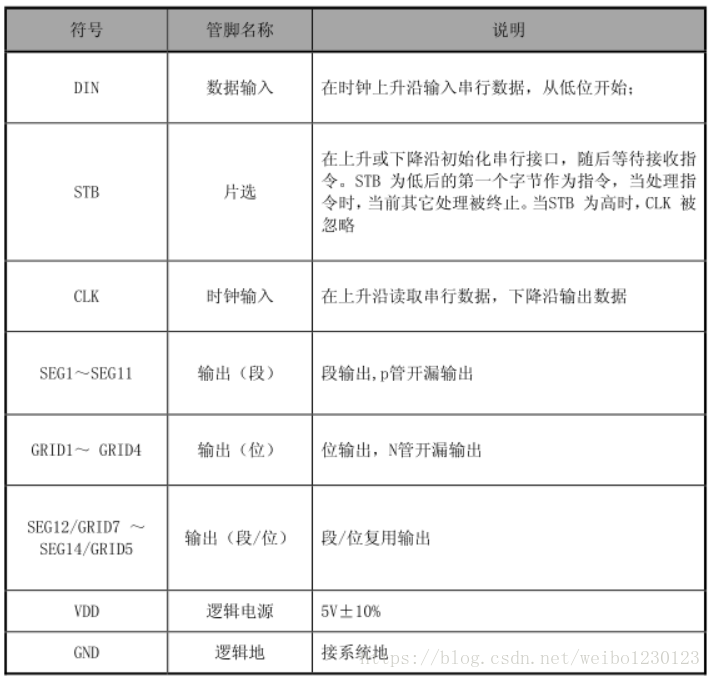

LED数码管原理

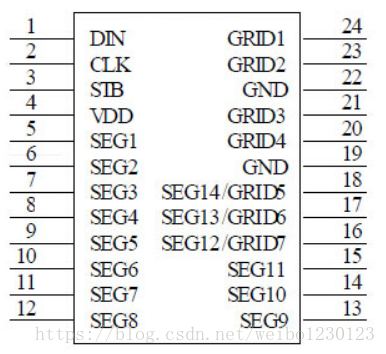

(1)产品封装图

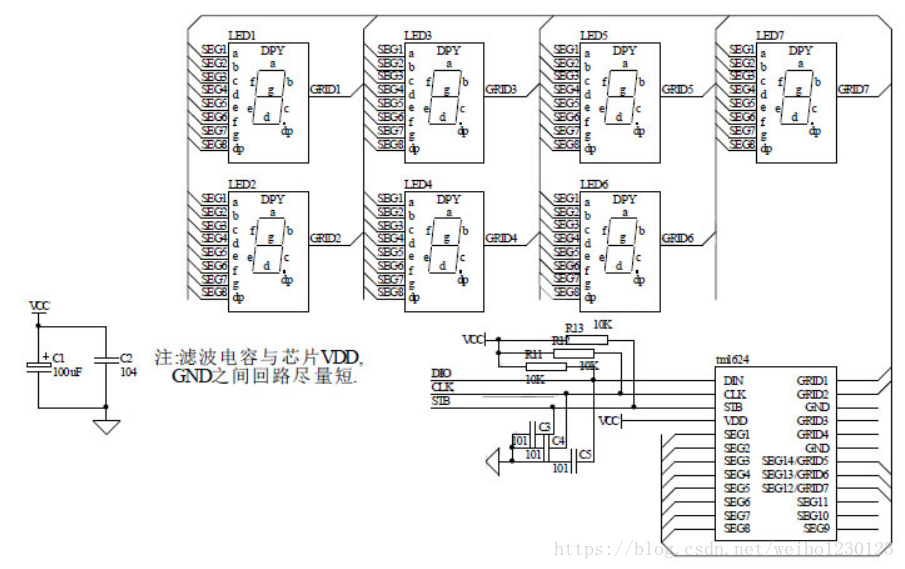

（2）电路原理图
