2019年10月15日 | LPC2138+LCD1602计数器proteus仿真与源码 添加注释的和改管脚

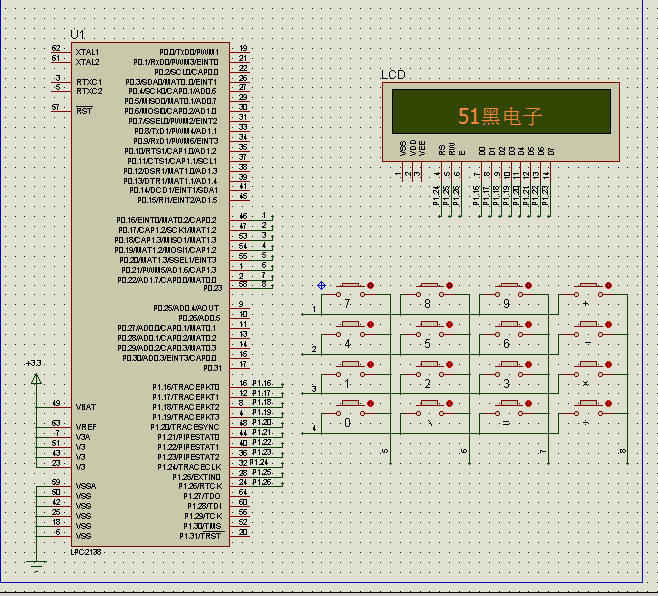

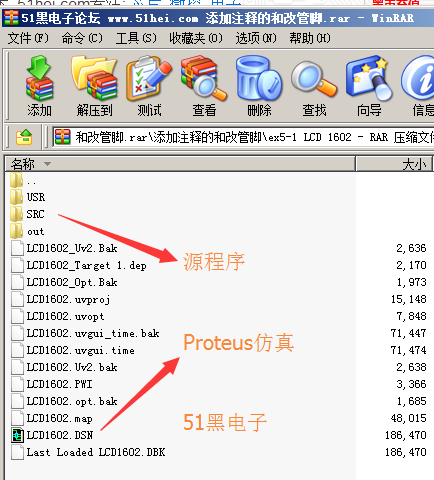

LPC2138仿真简单计算器的原理图如下（proteus仿真工程文件可到本帖附件中下载）lcd1602液晶显示


LPC2138源程序如下：

#define IN_TARGET

#include "config.h"

#define LED1 1 << 18         // P0.18 控制LED1

/*********************************************************************************************************

** 函数名称: IRQ_Exception

** 功能描述: 中断异常处理程序，用户根据需要自己改变程序

********************************************************************************************************/

void __irq IRQ_Exception(void)

        {

    while(1);                   // 这一句替换为自己的代码

        }

/*********************************************************************************************************

** 函数名称: FIQ_Exception

** 功能描述: 快速中断异常处理程序，用户根据需要自己改变程序

********************************************************************************************************/

void FIQ_Exception(void)

{         uint32 i;

        i = IO0SET;                 // 读取当前LED1的控制值

        if ((i & LED1) == 0) IO0SET = LED1;

        else IO0CLR = LED1;

/* 等待外部中断信号恢复为高电平,若信号保持为低电平，中断标志会一直置位 */

        while ((EXTINT & 0x01) != 0)

        { EXTINT = 0x01;         // 清除EINT0 中断标志

        }

}

/*********************************************************************************************************

** 函数名称: TargetInit

** 功能描述: 目标板初始化代码，在需要的地方调用，根据需要改变

********************************************************************************************************/

void TargetInit(void)

{

    /* 添加自己的代码 */

}

/*********************************************************************************************************

** 函数名称: TargetResetInit

** 功能描述: 调用main函数前目标板初始化代码，根据需要改变，不能删除

********************************************************************************************************/

void TargetResetInit(void)

{

/* 设置存储器映射方式 */

#ifdef DEBUG_RAM                                 // 如果在片内RAM 调试

MEMMAP = 0x02;                                         // 映射到片内RAM

#endif

#ifdef DEBUG_FLASH                                 // 如果在片内FLASH 调试

MEMMAP = 0x01;                                         // 映射到片内FLASH

#endif

#ifdef IN_CHIP                                         // 如果在片内FLASH 发布

MEMMAP = 0x01;                                         // 映射到片内FLASH

#endif

/* 设置系统各部分时钟 */

    PLLCON = 1;                                        // 设置激活但未连接PLL

#if ((Fcclk / 4) / Fpclk) == 1        // 此值由系统硬件决定

    VPBDIV = 0;

#endif

#if ((Fcclk / 4) / Fpclk) == 2        // 此值由系统硬件决定

    VPBDIV = 2;

#endif

#if ((Fcclk / 4) / Fpclk) == 4        // 此值由系统硬件决定

    VPBDIV = 1;

#endif

/* 设定PLL 的乘因子M 和除因子P 的值 */

#if (Fcco / Fcclk) == 2

    PLLCFG = ((Fcclk / Fosc) - 1) | (0 << 5);

#endif

#if (Fcco / Fcclk) == 4

    PLLCFG = ((Fcclk / Fosc) - 1) | (1 << 5);

#endif

#if (Fcco / Fcclk) == 8

    PLLCFG = ((Fcclk / Fosc) - 1) | (2 << 5);

#endif

#if (Fcco / Fcclk) == 16

    PLLCFG = ((Fcclk / Fosc) - 1) | (3 << 5);

#endif

    PLLFEED = 0xaa;                                                // 发送PLL馈送序列，执行设定PLL的动作

    PLLFEED = 0x55;

    while((PLLSTAT & (1 << 10)) == 0);         // 等待PLL锁定

    PLLCON = 3;                                                           // 设置激活并连接PLL

    PLLFEED = 0xaa;                                                   // 发送PLL 馈送序列，执行激活和连接动作

    PLLFEED = 0x55;

/* 设置存储器加速模块 */

    MAMCR = 0;                                                        // 禁止MAM功能

#if Fcclk < 20000000

    MAMTIM = 1;                                                        // 系统时钟低于20M，建议设置为1

#else

#if Fcclk < 40000000

    MAMTIM = 2;                                                        // 系统时钟在20M～40M之间，建议设置为2

#else

    MAMTIM = 3;                                                        // 系统时钟高于40M，建议设置为3

#endif

#endif

    MAMCR = 2;                                                        // 使能MAM功能

/* 初始化VIC */

    VICIntEnClr = 0xffffffff;           // 清零所有中断

    VICVectAddr = 0;                                        // 默认向量地址寄存器

    VICIntSelect = 0;                                        // 0：对应的中断请求分配为IRQ,  1：对应的中断请求分配为FIQ。

    /* 添加自己的代码 */

}

/*******************************************************************************************

** 以下为一些与系统相关的库函数的实现，用户可以根据自己的要求修改

*******************************************************************************************/

#include "rt_sys.h"

// for printf and scanf fuctions

int sendchar (int ch)  {                 /* Write character to Serial Port    */

  while (!(U0LSR & 0x20));

  return (U0THR = ch);

}

int getkey (void)  {                     // Read character from Serial Port

  while (!(U0LSR & 0x01));

  return (U0RBR);

}

int fputc(int ch,FILE *f)

{

  return (sendchar(ch));

}

int fgetc(FILE *f) {

  return (sendchar(getkey()));

……………………
