2019年10月21日 | STM32学习探究：流水灯的实现

2019-10-21 来源：eefocus

流水灯的实现

这里我们使用 stm32mini 开发板实现外接流水灯，这里我采用了三个灯（说明问题就可以了）。外接的引脚分别为PA2，PB8，PC13三个引脚，在连接的时候，采用灯的正极接GPIO引脚，负极接GND（这是一种合理的方式）。

注意：虽然接VCC也可以发光，但是这样不是合理的连接方式，而且，发光的情况刚好与接GND的情况相反。

参考的相关资料如下：

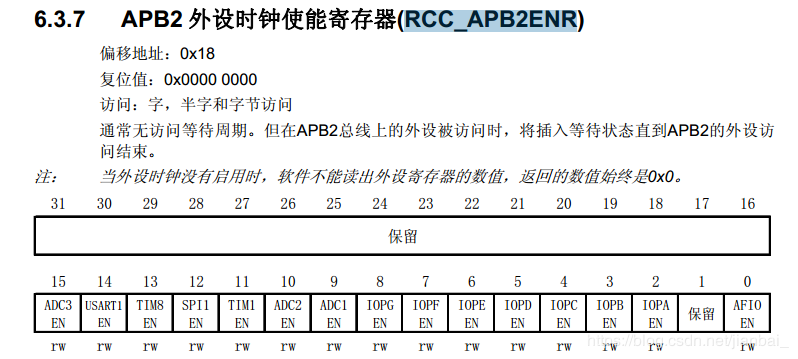

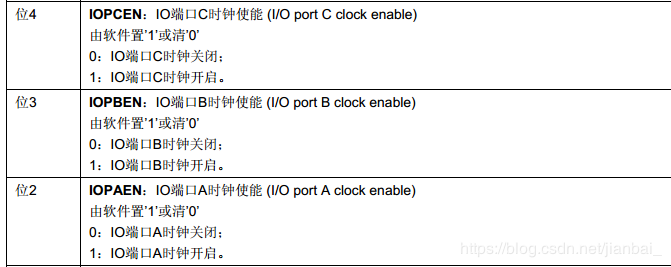

时钟使能：

在这里插入图片描述

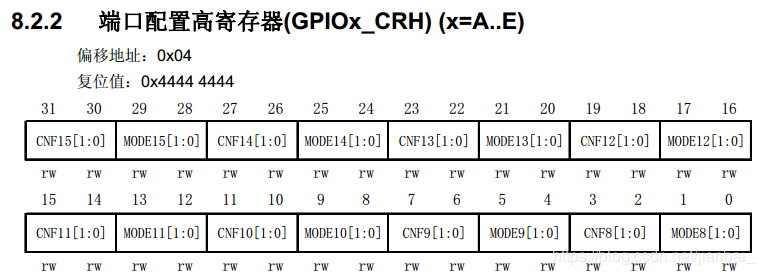

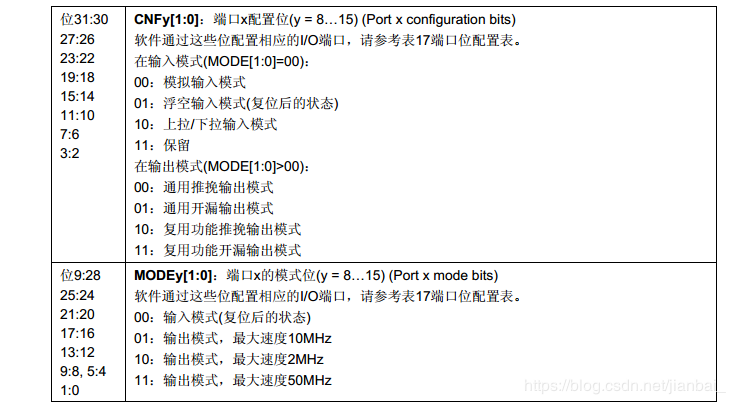

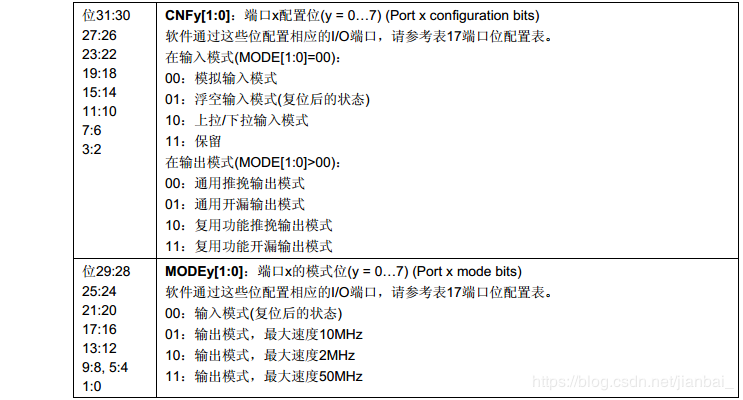

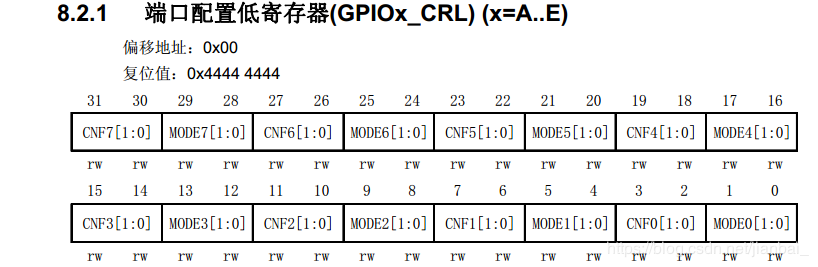

端口配置：

在这里插入图片描述

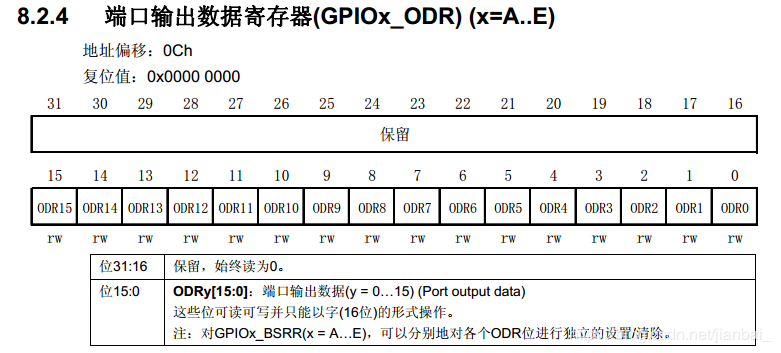

端口输出：

在这里插入图片描述

具体实现的代码如下：

//led.h文件

#ifndef __LED_H

#define __LED_H

#include "sys.h"

//LED端口定义

#define LED0 PAout(2)

#define LED1 PBout(8)

#define LED2 PCout(13)

void LED_Init(void); //初始化

#endif

//led.c文件

#include "sys.h"

#include "led.h"

void LED_Init(void)

{

//PA2

RCC->APB2ENR|=1<<2; //使能PORTA时钟

GPIOA->CRL&=0XFFFFF0FF;

GPIOA->CRL|=0X00000300;//PA2 推挽输出

GPIOA->ODR|=1<<2; //A2 输出高

//PB8

RCC->APB2ENR|=1<<3; //使能PORTB时钟

GPIOB->CRH&=0XFFFFFFF0;

GPIOB->CRH|=0X00000003;//PB8 推挽输出

GPIOB->ODR|=1<<8; //PB8 输出高

//PC13

RCC->APB2ENR|=1<<4; //使能PORTC时钟

GPIOC->CRH&=0XFF0FFFFF;

GPIOC->CRH|=0X00300000;//PC13 推挽输出

GPIOC->ODR|=1<<13; //PC13 输出高

}

//test.c文件（主文件）

#include "usart.h"

#include "delay.h"

#include "led.h"

int main(void)

{

Stm32_Clock_Init(9); //系统时钟设置

delay_init(72); //延时初始化

LED_Init(); //初始化与LED连接的硬件接口

while(1)

{

//优化

LED0=1;

LED1=0;

LED2=0;

delay_ms(200);

LED0=0;

LED1=1;

LED2=0;

delay_ms(300);

LED0=0;

LED1=0;

LED2=1;

delay_ms(100);

}

注意：代码的每个子文件的最后都有空行，且不能去掉，因为keil软件自身的问题（我也不知道是bug还是别的什么原因，不过都不重要），去掉会报错，也就是说，编程必须以空行结尾。

如果在建立keil文件的时候，还是比较陌生，可以参考我之前的博客：

https://blog.csdn.net/jianbai_/article/details/90580887

总结

这是一个很简单的任务，为了尽量多的使用引脚，我初始化了PA，PB，PC口，当然GPIO口的选择是根据编程人员自己选择的，依据情况而定的。要想完成这个实验，也可以参考程序源码中的跑马灯实验，到时候将GPIO引脚引出来就可以，本质是一样的。

当然，我们可以多用几个灯，效果会更好点，运行成功之后，可以将其封装为一个函数，到时候可以随时调用，也比较方便。但是，如果灯多了，主函数采用上面的方法就比较麻烦，虽然容易懂，但是代码冗长，我们可以采用移位或者数组加循环的方式，这样编程者会比较轻松，代码也不会太长。
