以太网是局域网（LAN） 使用的一系列基于帧的计算机网络技术。通过在物理层和协议层分析以太网业务，可以了解嵌入式设计其它子系统的运行情况。但是，一个差分以太网信号中包含着地址信息、控制信息、数据信息和时钟信息，很难隔离关心的事件。
泰克MSO5示波器以太网串行触发和分析选项可以将部分转换成强大的工具，支持自动触发、解码和搜索，可以调试基于10base-T 和100base-TX的系统。
本指南深入阅读内容涵盖：
1.以太网的物理层和包结构，旨在为帮助调试提供足够的细节
2.怎样在配备以太网解码功能的示波器上设置解码
3.怎样在配备以太网解码功能的示波器上理解串行总线数据
4.演示以太网串行总线解码和触发功能
设置10base-T以太网总线解码
在泰克示波器上，按前面板上的总线按钮，可以把示波器输入定义为一条总线。您只需输入以太网总线基本参数，包括速度和信号类型、输入通道和电压阈值，如下图所示，示波器就会理解通过总线传送的信息。
以太网总线是一种差分信号。尽管示波器可以使用单端探头采集和解码总线，但使用差分探头则可以改善信号保真度和抗噪声能力。
理解以太网总线

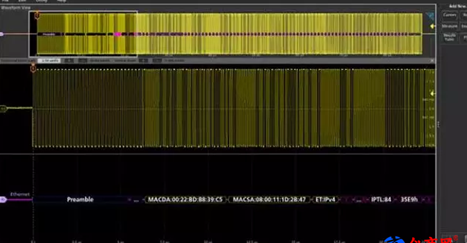

解码后的画面为构成10base-T和100base-TX的各个信号提供了更高级的综合视图，可以简便地识别包开头和包结尾以及子包成分。总线上的每个包都被解码，值可以在总线波形中用十六进制、二进制或ASCII显示。

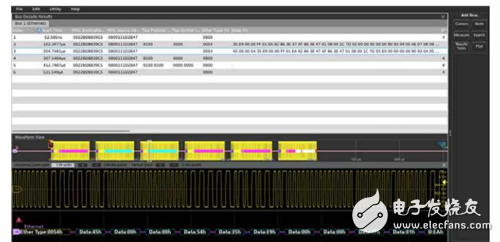

除在总线波形上查看解码后的包数据外，还可以在表格视图中查看所有捕获的包，就像在软件列表中查看一样。在5系列MSO上，Results Table视图向回链接到波形显示画面。触击表格显示画面中的一行，示波器会自动放大对应的总线信号及得到的解码后的总线波形，显示在屏幕下方。
