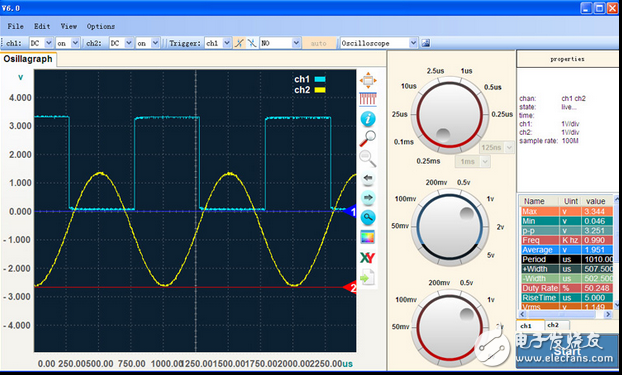

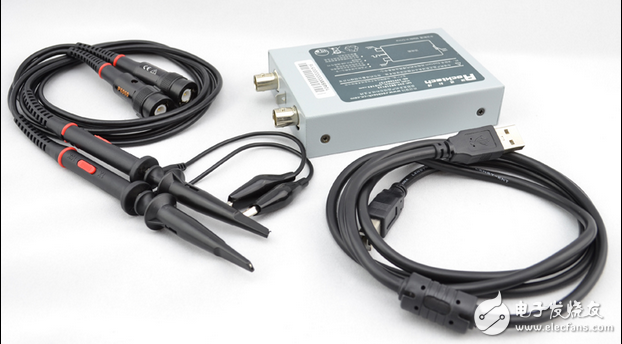

虚拟示波器是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。虚拟仪器技术（VI）就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。灵活高效的软件能帮助您创建完全自定义的用户界面，模块化的硬件能方便地提供全方位的系统集成，标准的软硬件平台能满足对同步和定时应用的需求。这也正是NI近30年来始终引领测试测量行业发展趋势的原因所在。只有同时拥有高效的软件、模块化I/O硬件和用于集成的软硬件平台这三大组成部分，才能充分发挥虚拟仪器技术性能高、扩展性强、开发时间少，以及出色的集成这四大优势。

虚拟示波器是虚拟仪器的一个重要代表，其采用计算机基本的虚拟技术，用来模拟通用示波器的面板操作和处理功能，完成信号采集，调理、分析及显示等功能。既有通用示波器的功能，又有滤波、频谱分析、波形储存调用的特点，成本低廉且灵活，有很大的发展空间。

学习临时用：

只想对电路波形信号等有一个基本的了解，且被测电路频率很低对精度要求也不高，以后可能也不会继续用，可以购买淘宝那种数百元的USB虚拟示波器。

电子爱好者：

无疑是实体的示波器最为方便，全新还是二手，模拟还是数字看自己的喜好以及待测电路的频率定。

工作用（研发，维修）：

一般都是实体示波器，毕竟专用的仪器使用起来更加方便。如果是电机行业，可能示波表比示波器方便。

工作用（测控，生产线自动化检测）：

看具体项目需求，比如产线用NI的设备，那几乎一定是NI的虚拟示波器，当然这个和上面淘宝的这种不是一个档次的东西。也有可能是实体示波器。这些领域一般还有二次开发需求，比如通过LabView以及GPIB进行数据通讯和处理。

1、安装USB数据采集卡驱动程序

本虚拟示波器使用前必须先正确安装USB数据采集卡驱动程序。其安装步骤如下：

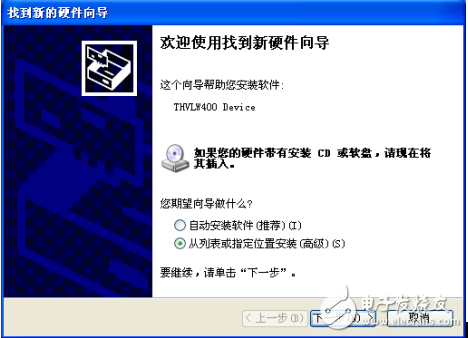

（1）将USB通信电缆的方形接口插入数据采集卡，USB通信电缆的另一端插入计算机的USB通信口。计算机查询到新的硬件，启动硬件向导，如图1-1所示，选择“从列表或指定位置安装（高级）”，点击“下一步”：

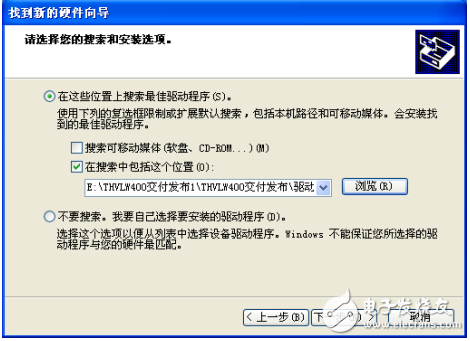

（2）进入如图1-2界面，选择“在搜索中包括这个位置”，点击“浏览”，选择USB数据采集卡驱动程序文件，点击“下一步”，开始安装驱动程序：

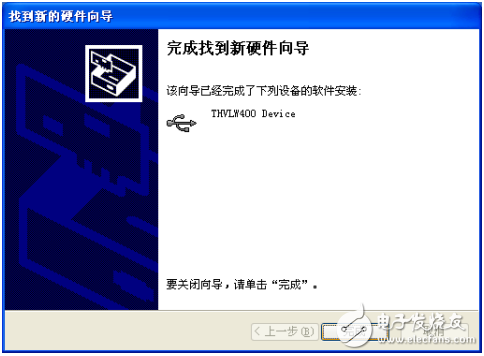

（3）安装完成后，出现如图1-3界面，表明驱动程序安装成功。

如果在使用虚拟示波器过程中，出现数据采集不正确现象，应卸载已经安装的USB数据采集卡驱动程序，将USB通信电缆插入计算机的其他USB通信口，重新安装USB数据采集卡驱动程序。

2、 安装虚拟示波器软件

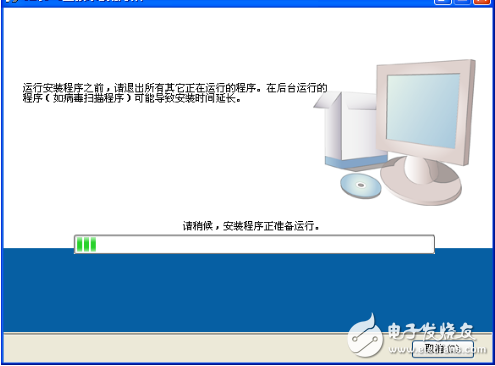

（1）点击文件夹“虚拟示波器软件安装包”，选择“setup.exe”安装程序，进入如图1-4界面：

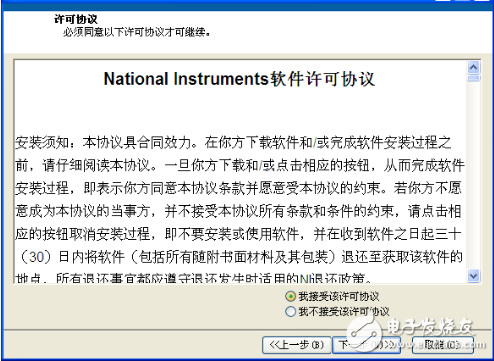

（2）选择好安装位置后，点击“下一步”，进入如图1-6界面：

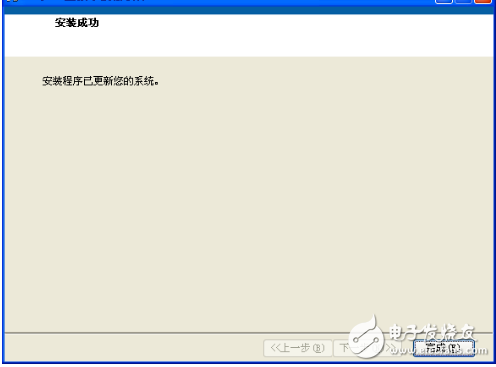

（3）程序开始安装，安装完成后进入如图1-9界面，表明程序安装成功。

安装过程中尽量采用默认安装。安装完成之后，系统如果提示需要重新启动电脑，请保存好各类文档，然后重新启动。

1、软件介绍

虚拟示波器软件是专门为传感器系列实验台教学实验开发的辅助软件。它配有USB数据采集卡，完成采集和测试功能。本软件具有操作简单，界面友好，简单易用等优点。

2、软件主要功能说明

虚拟示波器软件主要功能包括：双通道信号输入（连续采集和单点采集）、通道控制、触发控制、时基控制、幅值控制、参数自动测量、光标测量、波形显示、波形平移、数据处理、波形记录与回放、DIDO测试、电机控制等。

3、软件界面说明

（1）将USB通信电缆的方形接口插入数据采集卡，USB通信电缆的另一端插入计算机的USB通信口。

（2）打开仪器电源。

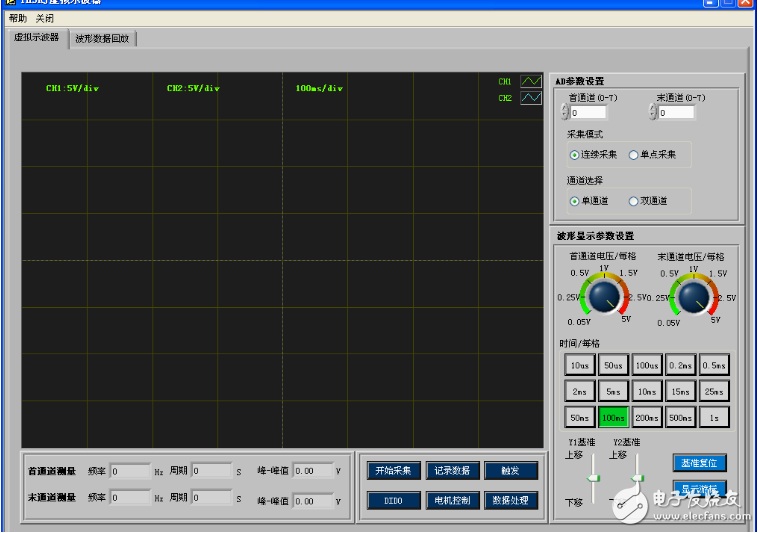

（3）从桌面快捷方式或任务栏“开始”菜单里启动虚拟示波器软件，进入如下图2-1所示的主界面：

虚拟示波器界面介绍

虚拟示波器界面中，左边栏是示波器显示窗口，右面是参数设置和操作区，下面是参数显示窗口。用户可以通过菜单，操作区按钮，完成对虚拟示波器的控制。

① 菜单

帮助：打开虚拟示波器软件使用手册。

关闭：关闭软件。

②AD参数设置

其控件含义说明如下：

首通道（0-7）：采集时，首通道的通道号，总共有8个通道号可选；

末通道（0-7）：采集时，末通道的通道号，总共有8个通道号可选；

采集模式：包括连续采集和单点采集；

通道选择：包括单通道和双通道。当选择单通道时，软件自动默认首通道和末通道为同一个通道；当选择双通道时，软件自动默认首通道号在末通道号之前。

注意：

采集时为了达到最佳显示效果，在选择双通道采集时，首通道和末通道应选择相邻的两个通道；

③波形显示参数设置

其控件说明如下：

首通道电压/每格：首通道电压幅值档位选择（分别有0.05V、0.25V、0.5V、1V、1.5V、2.5V、5V）；

末通道电压/每格：末通道电压幅值档位选择（分别有0.05V、0.25V、0.5V、1V、1.5V、2.5V、5V）；

时间/每格：时基刻度选择（分别有10us、50us、100us、0.2ms、0.5ms、2ms、5ms、10ms、15ms、25ms、50ms、100ms、200ms、500ms、1s）；

Y1基准：首通道电压平移；

Y2基准：末通道电压平移；

基准复位按钮：点击该按钮，首通道和末通道电压复位到原位置；

显示/隐藏游标按钮：显示或隐藏游标按钮，当点击“显示游标”时，在示波器显示窗口显示两条游标跟踪线，用户用鼠标拖动游标跟踪线，示波器显示窗口的下方会实时显示跟踪线和波形交叉点的坐标位置。其中，黄色跟踪线与X1、Y1对应，红色跟踪线与X2、Y2对应，当X1、X2刚好对应一个波形时，△X为波形的周期，1/△X为波形的频率。

④按钮操作区

其控件说明如下：

开始采集按钮：采集开关。当选择连续采集时，点击“开始采集”按钮，开始连续采集数据并显示在示波器窗口，直到点击“停止采集”按钮；当选择单点采集时，点击一次该按钮，采集一个数据点并显示在示波器窗口上；

记录数据按钮：将示波器显示窗口的数据信号保存成lvm格式的文件，以便将来用于回放和分析数据；

触发按钮：波形触发开关，软件触发模式；

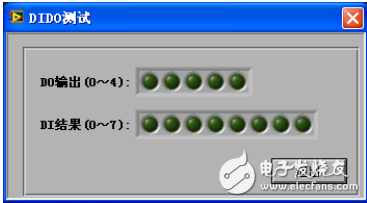

DIDO按钮：点击该按钮，弹出如图2-3所示界面。其中，第一栏为DO输出状态，用户用鼠标点击布尔开关改变输出状态；第二栏为DI结果显示；点击退出按钮，退出该界面；

电机控制按钮：用于THSRJ-2型的步进电机和限位开关实验。点击该按钮，弹出如图2-4所示界面。其中，第一栏为设置单位步长的输入框，设置的最小值为5ms，步长时间越短，电机转动速度越快，步长时间越长，电机转动速度越慢；第二栏为选择控制方式，包括步进电机和限位开关；点击启动按钮，启动电机，电机开始运动直到再次点击该按钮；点击退出按钮，退出该界面；

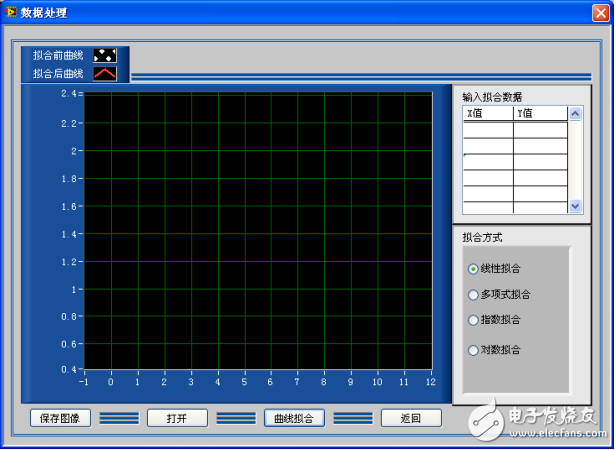

数据处理按钮：点击该按钮，弹出如图2-5所示界面；在拟合数据表格里填入需要拟合的数据或者点击打开按钮，选择已经保存好的表格数据文件，导入到表格中，根据需要选择不同的拟合方式，点击曲线拟合按钮，得到拟合前曲线和拟合后曲线图。其中拟合方式有线性拟合、多项式拟合、指数拟合、对数拟合。点击保存图像按钮，将波形图当前图像保存成BMP格式文件。点击返回按钮，退出该界面，返回主界面。

⑤测量参数显示区

其控件说明如下：

首通道测量：显示首通道的频率、周期、峰峰值；

末通道测量：显示末通道的频率、周期、峰峰值。

⑥示波器显示窗口

其控件说明如下：

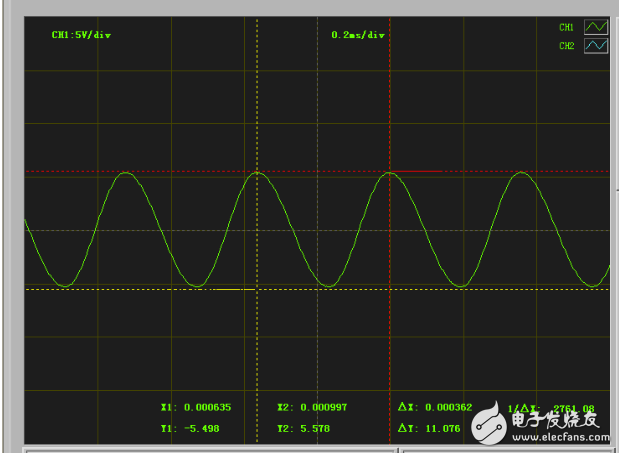

示波器显示窗口显示采集所得的波形曲线，如图2-6所示。窗口最上方显示电压/每格、时间/每格的参数，当游标开关处于开启状态时，窗口最下方显示的是跟踪线和波形交叉点的坐标位置参数，窗口右上方显示的是CH1和CH2的曲线图例，鼠标点击曲线图例，打开曲线图例菜单，用户在该菜单可以设置曲线的颜色、线条样式、线条宽度、点样式等参数。

右键点击示波器显示窗口，弹出快捷菜单。当选择连续采集时，弹出的菜单包括：清除图形、导出图像、打印。当选择单点采集时，弹出的菜单包括：清除图形、保存数据点、导出图像、打印。各项菜单说明如下：

清除图形：示波器显示窗口清屏；

导出图像：将当前示波器显示窗口的波形曲线保存成BMP格式的文件；

保存数据点：将当前示波器显示窗口的数据点保存到文本文件或Excel表格中，以便将来用于数据处理和分析；

打印： 打印当前示波器显示窗口的波形曲线；

波形数据回放界面介绍

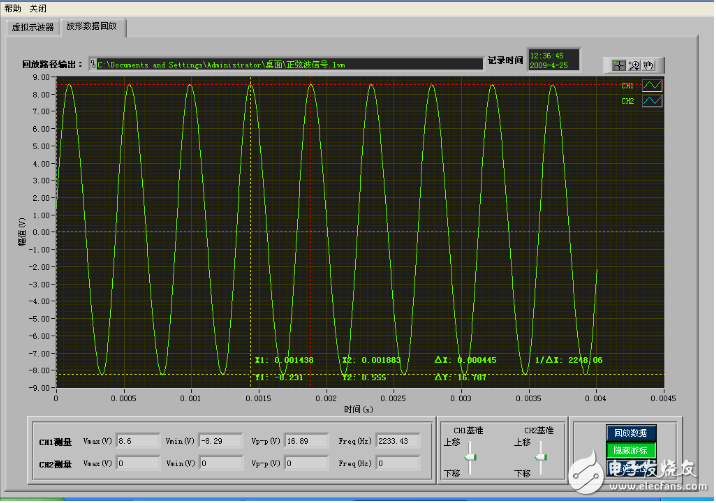

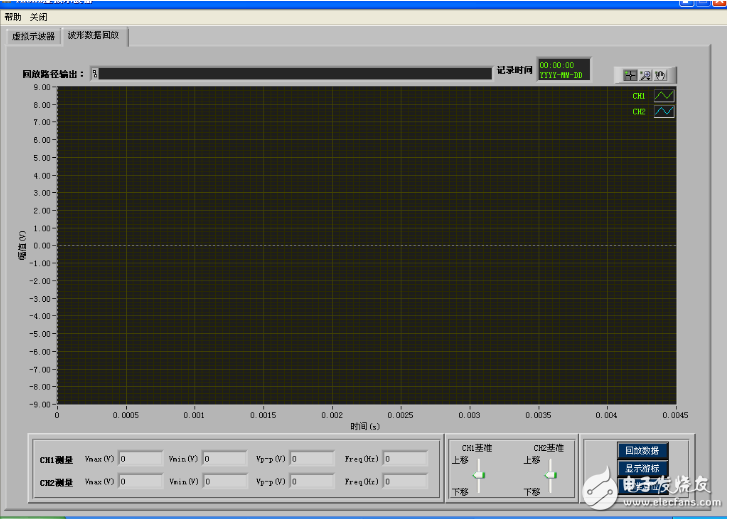

选择波形数据回放选项卡，进入波形数据回放界面，如图2-7所示。波形数据回放界面上方是波形回放路径和记录时间，中间是波形回放示波器显示窗口，下面是参数显示和操作区。用户可以通过操作区按钮，完成对波形数据的回放和分析。图2-8是波形回放的结果显示界面。

回放数据按钮：点击该按钮，弹出选择回放文件的对话框，选择以前保存的lvm文件，回放该文件；

显示游标按钮：显示/隐藏游标开关；

基准复位：CH1和CH2电压复位到原位置；

CH1基准：CH1电压平移；

CH2基准：CH2电压平移；

CH1测量：显示CH1的电压最大值、最小值、峰峰值和信号频率；

CH2测量：显示CH2的电压最大值、最小值、峰峰值和信号频率；

回放路径输出：显示回放文件的路径；

记录时间：显示该文件的记录时间；

波形回放示波器显示窗口：显示波形回放的曲线，当游标处于开启状态时，用户用鼠标拖动游标，窗口最下方实时显示游标测量参数，用户可以手动修改Y轴的显示范围。
