2019年12月10日 | SIMULINK示波器参数设置_matlab中对示波器进行设置

2019-12-10 来源：elecfans

在SIMULINK中，示波器常用来作为输出工具，将模型的运行结果展现在人们面前。它把信号按照时间的顺序在二维坐标轴上显示出来。示波器的横坐标表示时间轴，纵坐标表示信号的强度。仿真过程中我们可以按照需要改变坐标轴的设置。

1、右击显示界面，点选AXESPROPERTIES弹出的设置菜单

该菜单主要用来设置Y轴的数值范围和标题。

SIMULINK示波器参数设置_matlab中对示波器进行设置

2、点击PARAMETERS图表，进入的参数设置菜单

SIMULINK示波器参数设置_matlab中对示波器进行设置

GENERAL下的设置如下：

TImerange（时间显示范围）：单位是秒，它决定了示波器时窗（即X轴）的宽度。信号的频率越高，所要的时窗越短。当设置为auto时，时间轴的显示范围就等于整个仿真段。

Sampling（采样方式）：当选取（DecimaTIon）时，示波器将每隔若干个输入信号产生一个输出;当选择采样方式（Sampling）时，示波器每隔一个采样时间产生一个输出。采样点（周期除以采样时间）的多少以能够不失真的再现信号波形为原则。一般在建立模型时，对电压源或者电流源都会设置采样时间，两者不可混淆。

Numberofaxes（纵坐标的个数）：缺省的情况下，纵坐标的个数是1，这时候只有一个坐标图;当纵坐标数大于1时，示波器划分为多个坐标，并且示波器有多个输出端口。

TIcklables（坐标轴的显示标签）：当选择“all”时，显示所以的纵坐标和横坐标的标签;当选择“none”时，不显示任何坐标轴的标签;当选择“bottomaxisonly”时，只显示各个纵坐标以及最下面横坐标的标签。

做数学或者图像方面的人经常会用到示波器，通过示波器来显示波形对于仿真来说是非常重要的，但是有的时候示波器的默认设置不是我们想要的，那么我们可以根据自己的需求对示波器进行设置。

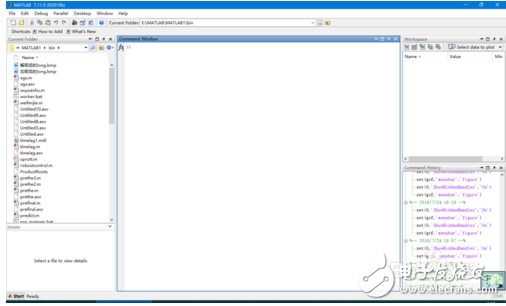

打开matlab，这里我以我自己的为例

SIMULINK示波器参数设置_matlab中对示波器进行设置

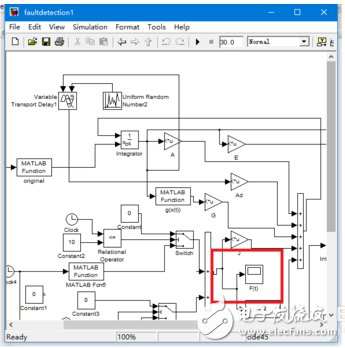

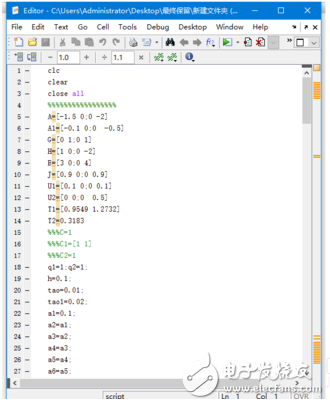

打开你的程序或者simulink仿真图，这两个都可以设置示波器输出

SIMULINK示波器参数设置_matlab中对示波器进行设置
