2019年12月18日 | STM8S之电量采集

简介

本文介绍STM8S系列如何使用ADC的一个通道，对电量进行采集。

实验平台

编译软件：IAR for STM8 1.42.2

硬件平台：stm8s003f3p6开发板

仿真器：ST-LINK

库函数版本：STM8Sx_AN3298_FW_V4.0.0

硬件原理图

由上图可知通过PB3口采集电压，其中采集的电压为锂电池经过分压后的电压。

锂电池电压范围为3V~4.2V。

实验步骤

1、工程中添加自己写的电量采集驱动

1）写一个电量采集驱动Battery_Check.c （存放在工程的USER文件夹中）

//******************************************************************************

//name:         Battery_Check.c

//introduce:    电量检测驱动

//author:       甜甜的大香瓜

//changetime:   2016.07.25

//email:        897503845@qq.com

//******************************************************************************

#include "stm8s.h"

#include "Battery_Check.h"

/*********************宏定义************************/

#define BATTERY_CHECK_COUNT_PER_COLLECT         5   //每次采集的次数

//******************************************************************************

//name:             Battery_Check_Read

//introduce:        读电量

//parameter:        none

//return:           返回16bit的电量，右对齐

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//changetime:       2016.07.25

//******************************************************************************

u16 Battery_Check_Read(void)

{

  u16 nBattery_Check_Value = 0;

  u16 nNum = 0;

  //采集BATTERY_CHECK_COUNT_PER_COLLECT次，累加采集的电量值

  for(nNum = 0; nNum < BATTERY_CHECK_COUNT_PER_COLLECT; nNum++)

  {

    //开始转换

    ADC1_StartConversion();

    //累加读取adc的转换值

    nBattery_Check_Value += ADC1_GetConversionValue();

  }

  //求出电量平均值

  nBattery_Check_Value /= BATTERY_CHECK_COUNT_PER_COLLECT;

  //返回

  return nBattery_Check_Value;

}

//******************************************************************************

//name:             Battery_Check_Init

//introduce:        电量检测初始化

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//changetime:       2016.07.25

//******************************************************************************

void Battery_Check_Init(void)

{

  //寄存器复位默认值

  ADC1_DeInit();

  //单次转换、通道3、时钟分频器fmaster/2、关闭外部触发转换事件、右对齐数据、关闭指定通道的施密特触发

  ADC1_Init(ADC1_CONVERSIONMODE_SINGLE, ADC1_CHANNEL_3, ADC1_PRESSEL_FCPU_D2, ADC1_EXTTRIG_TIM, DISABLE, ADC1_ALIGN_RIGHT, ADC1_SCHMITTTRIG_CHANNEL0, DISABLE);

  //使能

  ADC1_Cmd(ENABLE);

}

2）写一个电量采集驱动头文件Battery_Check.h（存放在工程的USER文件夹中）

//******************************************************************************

//name:         Battery_Check.h

//introduce:    电量检测的头文件

//author:       甜甜的大香瓜

//changetime:   2016.07.25

//email:        897503845@qq.com

//******************************************************************************

#ifndef _BATTERY_CHECK_H_

#define _BATTERY_CHECK_H_

/*********************头文件************************/

#include "stm8s.h"

/*********************宏定义************************/

/*********************外部函数声明************************/

u16 Battery_Check_Read(void);

void Battery_Check_Init(void);

#endif

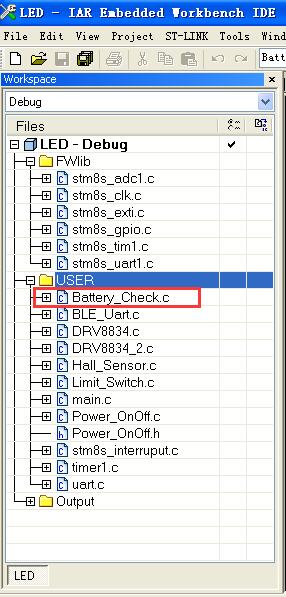

3）工程中添加Battery_Check.c

4）添加驱动的路径

$PROJ_DIR$..USER

注意USER文件夹是与“Project”、“FWlib”文件夹同级的自定义文件，用于存放香瓜写的代码。

2、应用层中调用

1）添加头文件（main.c中）

#include "Battery_Check.h"

2）初始化（main.c的main函数中）

  //电源电量采集

  Battery_Check_Init();

3）采集电量（main.c的main函数中）

  U16 nBattery_Check_Value = 0;

  //读取电量

  nBattery_Check_Value = Battery_Check_Read();
