2019年12月24日 | 示波器上的频域分析利器,Spectrum View测试分析（基础篇）
2019-12-24 来源：elecfans
示波器和频谱仪都是电子测试测量中必不可少的测试设备，分别用于观察信号的时域波形和频谱。时域波形是信号最原始的信息，而频谱的引入主要是为了便于分析信号，比如谐波和杂散的测试，从时域上很难观察到，但是从频域就可以非常明了的区分开。
示波器除了具有采集信号的基本功能，还可以对信号进行FFT变换得到频谱，从而兼具频谱分析功能。几乎所有的中高端示波器均支持FFT频谱分析。本文将要介绍的频谱分析功能——Spectrum View，是一款功能强大的频谱分析工具，它的引入开启了全新的时频域信号分析。
结合了TEK049 ASIC创新平台及TEK061低噪声前端放大芯片的频谱模式-- Spectrum View是获得高动态、低噪底的强有力保证。

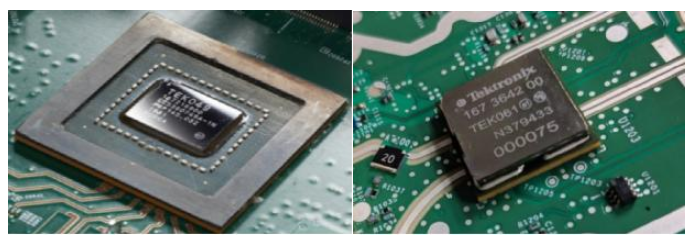

图1. TEK049平台和超低噪声前端TEK061
Spectrum View特性一览
从实现方法上讲，Spectrum View也是采用FFT，但并不是直接处理采集的样点，而是先通过数字下变频（DDC技术） 得到IQ数据，然后经过FFT得到信号频谱。这也是相对于传统FFT的一大特色。与原始采集信号相比，IQ信号携带的频率要低很多，对IQ数据重采样无需太高采样率，大大降低了数据量，提高了处理速度。
无论与频谱仪比较，还是与示波器传统的FFT方法相比，Spectrum View都具有自己的特色：

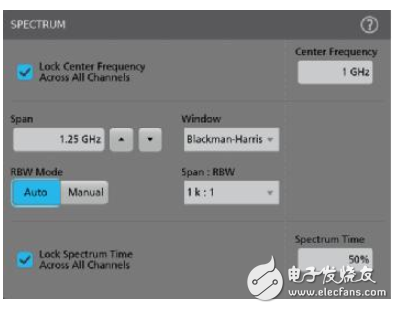

图2. Spectrum View操作界面
时频域并行分析

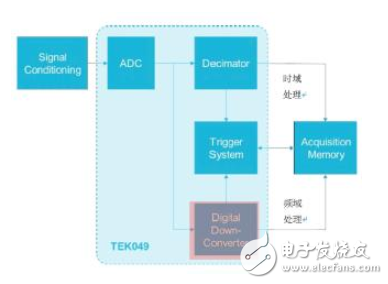

图3给出了信号采集和处理架构示意图，模拟信号经过ADC转换为数字信号后，时域和频域是并行处理的，从而可以独立设置时域和频域捕获时间。Spectrum View支持滑动Spectrum TIme的位置，对不同时段的信号作频谱测试，这使得对信号进行时频域联动测试成为可能。
图3. 信号采集和分析架构示意图
图4. 时域、频域和调制域联动分析

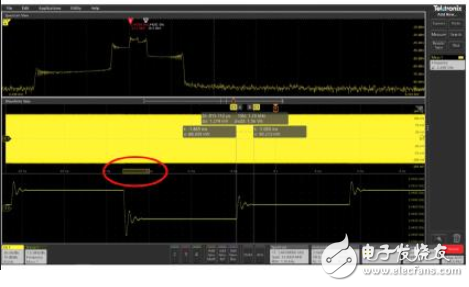

作为示例，图4给出了一个跳频信号分析结果，同时给出了时域波形、频谱及跳频序列的结果。图中红色标记处为Spectrum TIme，即用于FFT分析的时间，其位置是可以移动的，测试的频谱就是当前位置对应的频谱。拖动Spectrum TIme的位置，可以分别对不同的频点进行观测，当前观测的是频率切换过程中的频谱变化。
多通道频谱测试
频谱应用过程中，Spectrum View与频谱仪FFT模式下的数据处理过程相同，虽然测试动态不如频谱仪，但是Spectrum View有着自己的优势，比如可以测试极低频率的信号，具有丰富灵活的探测方式，以及时频分析的相关性。此外，Spectrum View还支持多通道频谱测试，这得益于TEK049支持同时对每个通道的信号作频谱分析处理。
类似于TEK049的多通道时域波形显示方式，所激活的频谱既可以“堆栈 （Stacked） ”显示，也可以“重叠 （Overlay） ”显示。图5同时观测了两个通道的时域波形及频谱，并且采用了重叠显示，以便于频谱之间的对比。
所有通道的频谱共用相同的Span、RBW、FFT Window及Spectrum TIme，这一点与时域要求多通道间共用采样率、水平时基及触发类似。尽管如此，各个通道的中心频率可以独立设置，默认是联动的，也可以根据需要设置为不同值。
Spectrum View支持自动搜索峰值，最多支持11个Peak Marker，幅值最大的频点自动标记为“Ref. Marker”，其它Marker的频点和幅值可以显示为绝对值，也可以显示为相对于“Ref. Marker”的相对值。如果所需要的Marker数目超过限制，还可以通过使用频域的cursor确定频率和幅值。
图5. 同时观测两个通道的时域波形及频谱
小结
文中介绍了Spectrum View功能，阐述了与传统示波器FFT方法的区别及优势。Tek049平台及低噪声放大前端Tek061的引入，可使得示波器达到低噪声水平，这是测试微弱信号频谱的重要前提。时域与频域并行处理架构，使得时频域数据捕获相互独立，同时Spectrum Time的可移动性，使得示波器具备了多域联动分析功能。
