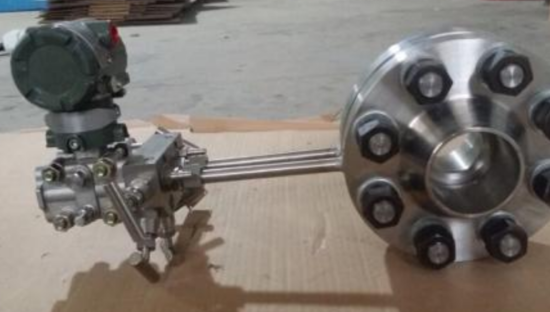

2019年12月25日 | 孔板流量计的优点及缺点
2019-12-25 来源:elecfans
孔板流量计就是在管道内部加装一个中间开孔的圆板,然后测量蒸汽在孔板前后的压力差,经过计算换算出蒸汽的流量。
因为蒸汽的流速在节流件处(孔板)形成局部收缩,静压力降低,流速增加,于是在节流件前后便产生了压差。根据流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律),流量的大小与差压的大小存在一定的比例关系:M2∝ΔP。式中,M 为流量;ΔP 为差压。
通过引压管将差压信号引入差压变送器,差压变送器将差压信号送入流量积算仪,积算仪将差压信号换算成流量信号。同时通过温度和压力传感器测出蒸汽的温度和压力,积算仪根据当时的温度和压力计算出补偿后的流量。

孔板流量计的优点:
▲节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,
▲适用于较大口径管道的计量(目前口径大于DN 600 mm 的流量计一般只能选用孔板);
▲经久耐用;
▲标定全面;
▲价格便宜。
孔板流量计的缺点:
▲对节流装置、引压管、冷凝罐安装要求很高,安装较为复杂。
▲孔板流量计整体校验比较困难,目前只能对差压传感器、压力传感器、温度传感器单独进行校验,整体的精度难于确保。
▲孔板的结构决定了流体流经孔板时流体的静压明显减小,流速显着加大,造成流体冲刷孔板严重,侵蚀孔板中心的锐口金属边缘,致使孔板精度不断下降。液化气、丙烯等易气化的液体流量测量中,流体物理形态的改变造成孔板侵蚀更加严重。
▲孔板的结构形式造成了流体流过孔板后有较大的静压损失,从整体上看孔板流量计是一个耗能较大的仪表,使机泵机械功率的损失加大,不利于装置的能效提高,对于越来越严格的节能要求是一个不利因素。
