2020年01月14日 | 示波器与普通的电压表相比有什么优缺点
2020-01-14 来源：elecfans
什么是电压表
电压表是测量电压的一种仪器。由永磁体、线圈等构成。电压表是个相当大的电阻器，理想的认为是断路。初中阶段实验室常用的电压表量程为0~3V和0~15V。
电压表的结构
电压表是个大的电阻器，理想的认为是断路。在并联电路中并联了电压表（跟别的用电器并联）和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压（因为并联电路上的用电器全部享用了电源的电压）；如果干路中还连接其他的用电器，那这个用电器就分享了部分电源电压，那电压表测的只能是部分电压（连接在哪个用电器就是哪个用电器的电压）。
要知道在电压表内，有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，这样线圈通电后在磁铁的作用下会旋转，这就是电流表、电压表的表头部分。
这个表头所能通过的电流很小，两端所能承受的电压也很小（肯定远小于1V，可能只有零点零几伏甚至更小），为了能测量实际电路中的电压，需要给这个电压表串联一个比较大的电阻，做成电压表。这样，即使两端加上比较大的电压，可是大部分电压都作用在加的那个大电阻上了，表头上的电压就会很小了。电压表是一种内部电阻很大的仪器，一般应该大于几千欧。表头是跟据通电导体在磁场中受磁场力的作用而制成的。表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。
电压表原理
传统的指针式电压表和电流表都是根据一个原理就是电流的磁效应。电流越大，所产生的磁力越大，表现出的就是电压表上的指针的摆幅越大，电压表内有一个磁铁和一个导线线圈，通过电流后，会使线圈产生磁场，线圈通电后在磁铁的作用下会发生偏转，这就是电流表、电压表的表头部分。
由于电压表要与被测电阻并联，所以如果直接用灵敏电流计当电压表用，表中的电流过大，会烧坏电表，这时需要在电压表的内部电路中串联一个很大的电阻，这样改造后，当电压表再并联在电路中时，由于电阻的作用，加在电表两端的电压绝大部分都被这个串联的电阻分担了，所以通过电表的电流实际上很小，所以就可以正常使用了。
直流电压表的符号要在V下加一个“_”，交流电压表的符号要再V下加一个波浪线“~”。
电压表技术参数
频响范围10Hz—10MHz 基本精度±2%
输入电阻，电容，过载电压1mV—300mV：≥8MΩ≤40pF≤100V300mV—300V≥8MΩ≤20pF≤600V
直流输出电压-1V（逢10量程）
一般技术指标
工作温度，湿度0℃—40℃≤90%RH
电源要求198V—242VAC475Hz—52.5Hz
功耗≤6VA
尺寸（W&TImes;H&TImes;D）240mm&TImes;140mm&TImes;280mm
重量约2.5kg
示波器简介
示波器是能在屏幕上以图形方式显示、观测被测信号的瞬时值轨迹变化情况的仪器。它是一种最常用的电子测量/电工测量仪器。
示波器的组成

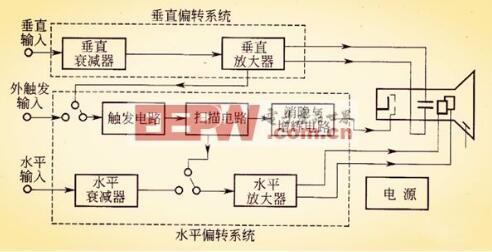

电子示波器由示波管、垂直偏转系统、水平偏转系统和主机等部分组成，基本框图如下图所示。
（1）示波管

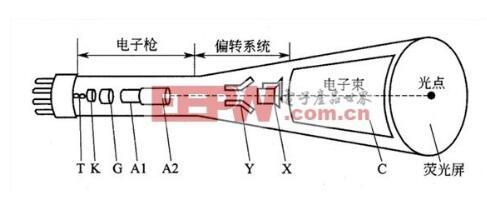

示波管是一种特殊的电子管，是示波器一个重要组成部分。示波管由电子枪、偏转系统和荧光屏3个部分组成。
（2）垂直偏转系统
垂直偏转系统包括垂直衰减器和垂直放大器。它将垂直输人信号衰减或放大到一定幅度，输出推挽信号，加到示波管的垂直偏转板，使电子射线的垂直偏转距离正比于被测信号的瞬时值。由于示波管的偏转灵敏度甚低，所以一般的被测信号电压都要先经过垂直放大电路的放大，再加到示波管的垂直偏转板上，以得到垂直方向的适当大小的形。
（3）水平偏转系统
水平偏转系统从外触发输人端经触发电路、扫描电路、水平放大器到示波管的水平偏转板。触发电路将被测信号或外触发输人信号置换成触发脉冲启动扫描电路。由于示波管水平方向的偏转灵敏度也很低，所以接入示波管水平偏转板的电压（锯齿波电压或其它电压）也要先经过水平放大电路的放大以后，再加到示波管的水平偏转板上，以得到水平方向适当大小的形。
（4）电源供给电路
电源由高压电源和低压电源两部分组成，供给示波管及各组成部分所需要的直流电压和灯丝电压。消隐与增辉电路用来传送和放大增辉和消隐信号。
示波器的作用
1、可以测量直流信号、交流信号的电压幅度
2、可以测量交流信号的周期，并以此换算出交流信号的频率。
3、可显示交流信号的波形。
4、可以用两个通道分别进行信号测量。
5、可以在屏幕上同时显示两个信号的波形，即双踪测量功能。此功能能够测量两个信号之间的 相位差，和波形之间形状的差别。
示波器与普通的电压表相比有什么优缺点
波器可以观测电压信号的瞬时波形，可以较全面的了解电压信号的构成（精确、定量的了解信号构成，可采用频谱分析仪）。
电压表只能测量用于表征电压信息的一个值，如：有效值、校准平均值等等。
电压表可以有很高的准确度（取决于具体的电压表），可用于精确测量或计量。示波器一般准确度较低，主要用于定性分析。
