2020年02月04日 | 矢量信号源与射频信号源的区别？

2020-02-04 来源：elecfans

矢量信号源与射频信号源的区别是什么？本文为你带来矢量信号源与射频信号源的详细详细介绍及区别分析。

矢量信号源介绍

点频矢量调制

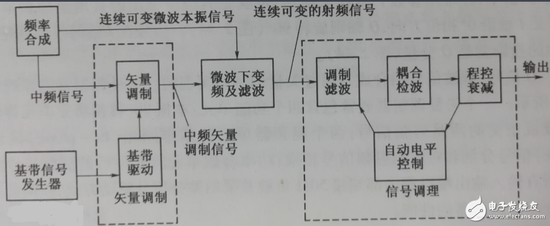

最早矢量信号发生器出现于20世纪80年代，采用中频矢量调制方式结合射频下变频方式产生矢量调制信号。这种方案的基本构成框图下图所示。

矢量信号源与射频信号源的区别？

频率合成单元产生连续可变的微波本振信号和一个频率固定的中频信号。中频信号和基带信号进入矢量调制器产生载波频率固定的中频矢量调制信号（载波频率就是点频信号的频率），此信号和连续可变的微波本振信号进行混频，产生连续可变的射频信号。射频信号含有和中频矢量调制信号相同的基带信息。射频信号再由信号调理单元进行信号调理和调制滤波，然后被送到输出端口输出。

宽带矢量调制

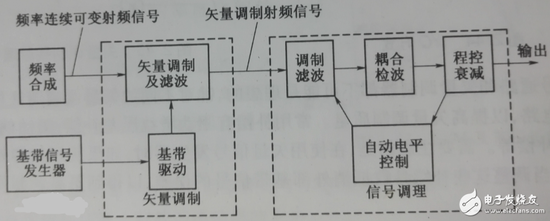

随着半导体技术的发展，宽带矢量调制器设计技术日益成熟，出现了以宽带矢量调制器为基础的矢量信号发生器。这种方案的基本构成框图如下图所示。由于宽带矢量调制器工作频率范围的限制，实际应用中还要和射频/微波变频方式相结合。

矢量信号源与射频信号源的区别？

矢量信号发生器的频率合成子单元、信号调理子单元、模拟调制系统等方面和普通信号发生器是相同的。矢量信号发生器和普通信号发生器的不同之处在于矢量调制单元和基带信号发生单元。

主要技术指标

1、调制带宽表示矢量信号发生器I/Q调制的频率响应情况。一般是指在单音信号单边带调制情况下，载波信号功率相对未调制时载波信号功率变化在3dB范围内的3dB带宽。此项指标决定了矢量信号发生器所能允许输入在基带信号的最高带宽。

2、数字调制格式PSK（相移键控）一般包括BPSK、QPSK、OQPSK、π/4DQPSK、8PSK、16QPSK、D8PSK。FSK（频移键控）一般包括2FSK、4FSK、8FSK、16FSK、MSK。QAM（正交调幅）一般包括4QAM、16QAM、32QAM、64QAM、128QAM、256QAM。

3、矢量调制准确度

矢量调制准确度表示矢量调制信号的质量，一般有以下几种表示方式：误差矢量幅度、幅度误差、相位误差、原点偏移。下图给出了这些技术指标在I/Q坐标图中的表示。

矢量信号源与射频信号源的区别？

误差矢量幅度（EVM）：指在I/Q星座图中，信号的实际位置（以位置矢量表示）偏离理想位置（以位置矢量表示）所造成的误差矢量的幅度。

幅度误差：信号的实际功率和理论功率之间的差值。在1/Q星座图中，指信号的实际位置矢量的幅度和理想位置矢量的幅度之间的差值。

相位误差：信号的实际相位和理论相位之间的差值。在I/Q星座图中，指信号的实际位置矢量的相位和理想位置矢量的相位之间的差值。

原点偏移：指I/Q输入为0时载波功率相对于I/Q输入为满量（）时信号功率的差值。此技术指标代表了载波馈通功率的大小。

矢量信号源射频信号源区别
