噪音信号发生器简介

噪声信号发生器完全随机性信号是在工作频带内具有均匀频谱的白噪声。常用的白噪声发生器主要有：工作于1000兆赫以下同轴线系统的饱和二极管式白噪声发生器；用于微波波导系统的气体放电管式白噪声发生器；利用晶体二极管反向电流中噪声的固态噪声源（可工作在18吉赫以下整个频段内）等。

噪声发生器输出的强度必须已知，通常用其输出噪声功率超过电阻热噪声的分贝数（称为超噪比）或用其噪声温度来表示。噪声信号发生器主要用途是：①在待测系统中引入一个随机信号，以模拟实际工作条件中的噪声而测定系统的性能；②外加一个已知噪声信号与系统内部噪声相比较以测定噪声系数；③用随机信号代替正弦或脉冲信号，以测试系统的动态特性。例如，用白噪声作为输入信号而测出网络的输出信号与输入信号的互相关函数，便可得到这一网络的冲激响应函数。

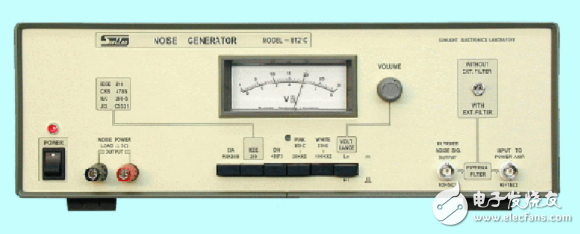

噪音信号发生器是什么_噪音信号发生器的原理解析

噪声信号发生器的基本原理

噪声信号发生器内部电路一般由振荡器、放大器、输出衰减器、稳压电源及指示电压表等组成。

（1）振荡器

振荡信号可以由三种形式的振荡器产生。

①LC振荡器。这种振荡器由于LC体积大、频率变化范围小、品质因数Q值较小，故一般不太适合用于低频信号振荡器。

②差频振荡器。由一稳定的基准频率振荡器与可调频率振荡器产生差频信号，此差频信号经过低频滤波、放大后作为信号源输出信号。这种振荡器频率覆盖面宽，缺点是受高频基准振荡器频率稳定性的影响很大，所以输出频率稳定性较差，在低频端尤为显著，使用时需要经常校正。

③RC振荡器。RC振荡器用电阻代替了电感器，使结构简单、紧凑，不仅降低了成本，而且还具有较高的频率稳定性，调节使用较方便，因而在低频噪声信号发生器中被广泛地应用。典型的RC振荡器叫做文氏电桥振荡器。

噪音信号发生器是什么_噪音信号发生器的原理解析

噪音信号发生器原理电路图

（2）放大器

放大器一般是由电压放大器、功率放大器、保护电路及输出匹配电路组成。电压放大器主要用于阻抗变换。对功率放大器的要求是有足够的输出功率、信号不失真、频率特性好、非线性失真小和输出阻抗低。

晶体三极管电路的过载能力差，噪声信号发生器输出端又经常会发生短路，晶体三极管的工作状态超出极限时便很容易烧毁。为使低频噪声信号发生器能安全、可靠地工作，设置保护电路是非常必要的。

（3）输出衰减器

输出衰减器的作用是调节输出电压的大小，常采用步进调节或连续调节。

（4）指示电压表

电压表用来指示信号源输出电压的高低。电压表可作内测量和外测量用。内测量时，电压表直接接到电压输出端钮上；外测量时，将输出衰减器输入端接到电压表输入端上。内测量和外测量一般是通过开关来变换的。

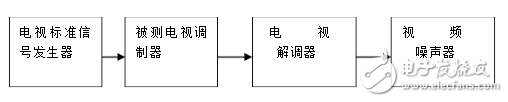

载噪比的测量步骤

噪音信号发生器是什么_噪音信号发生器的基本原理

噪音信号发生器工作频带随机性信号
