2020年02月05日 | 示波器怎么量某一段波形脉宽?技巧分享
2020-02-05 来源：elecfans
脉宽简介
脉宽是脉冲宽度的缩写，不同的领域，脉冲宽度有不同的含义。通常的脉冲宽度是指电子领域中，脉冲所能达到最大值所持续的周期。
脉宽的计算方法
脉宽由信号的周期和占空比确定，其计算公式是脉宽W=T&TImes;P（T：周期，P：占空比）。 例如在飞思卡尔的S12dg128寄存器中的具体的
占空比计算方式是：
左对齐方式：
占空比 = ［ （PWMPERx - PWMDTYx） / PWMPERx ］ &TImes; 100%
中心对齐方式：
占空比 = ［ PWMDTYx / PWMPERx ］ &TImes; 100%
周期的计算公式：
左对齐方式：
输出周期 = 通道周期 &TImes; PWMPERx
中心对齐方式：
输出周期 = 通道周期 × PWMPERx × 2
脉宽的计算方法就不言而喻了。
示波器原理

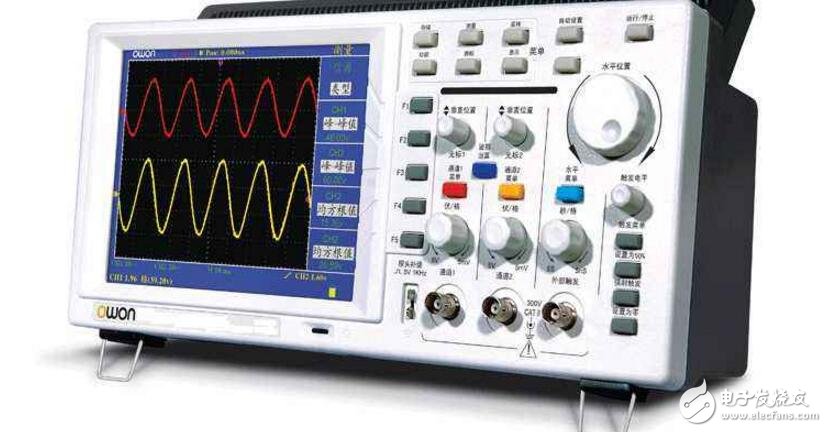

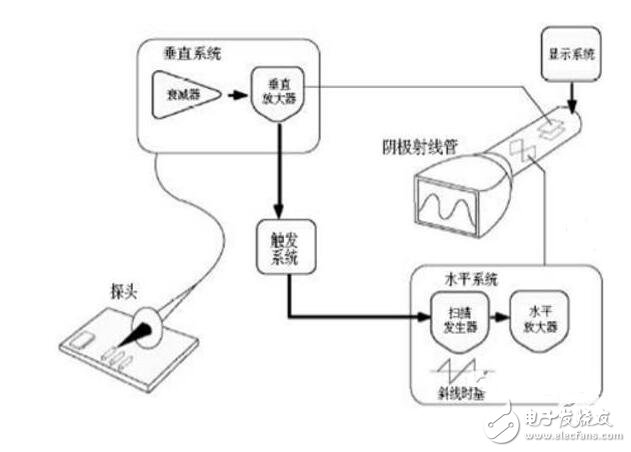

示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，其原理框图如图所示
示波器原理框图

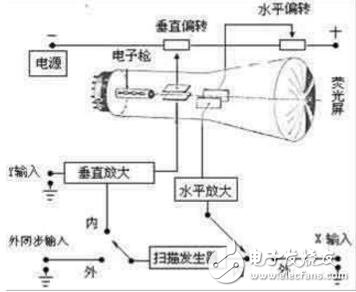

从设计原理上分为模拟示波器和数字示波器两种，这个想必大家都清楚。最早出现的示波器为模拟示波器，而今由于带宽等问题，模拟示波器已经渐渐被淘汰。那模拟示波器的原理是怎么样的呢？下面这张图就可以很好的说明：
模拟示波器内部会产生周期性的锯齿波信号来控制银光平电子枪的水平偏转，被测的电压信号经过放大后控制荧光屏电子枪的垂直偏转。这样一来，光斑或者亮线就清楚的显示在荧光屏上了，就是波形。
示波器作用：
用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。
示波器脉宽触发应用场合：
毛刺/脉宽触发一般有两种典型应用场合，一个是同步电路行为，如利用它来同步串行信号，或对于干扰严重的应用无法用边沿触发正确同步信号，脉宽触发就是一个选择；另一个是用来发现信号中的异常现象，如因干扰或竞争引起的窄毛刺，由于该异常是偶发显现，必须用毛刺触发来捕获（对于发现信号中的异常现象也有另一种方法检测，峰值检测方式，但峰值检测的方法有可能受其最大采样率的限制，同时一般是能看、不能测）。
若被测对象的脉冲宽度是50ns，而且该信号没有任何问题，也就是说，没有因干扰，竞争等问题引起的信号畸变或更窄的，用边沿触发就可同步该信号，无需使用毛刺触发。如果遇到一些难以捕获的信号，而且对此信号不了解的情况下，很难用毛刺/脉宽触发，可以使用类似致远电子ZDS2024Plus的模板触发，通过触碰过滤原理实现隔离任何规律的异常信号，使测量变得简单。
示波器怎么量某一段波形脉宽：
用示波器之前，自己就应该熟悉波形，否则波形出来后，对它也无可适从，波形的脉宽在书上是指哪部分。
具体的测量步骤：将波形用时基档展开，展到最大最好，这样测量误差越小，最好就是满屏是一个周期。然后用手动测量方法，数字示波器都有这个功能，cursor这个按键，再选择时间测量，用多功能旋扭调节测量A线到你波形上升沿的启始位置，测量B线到脉冲的下降沿截止的位置，这时示波器可以自动算出这个脉冲的宽度，用时间来显示。
