2020年02月05日 | 50HZ干扰示波器接地问题

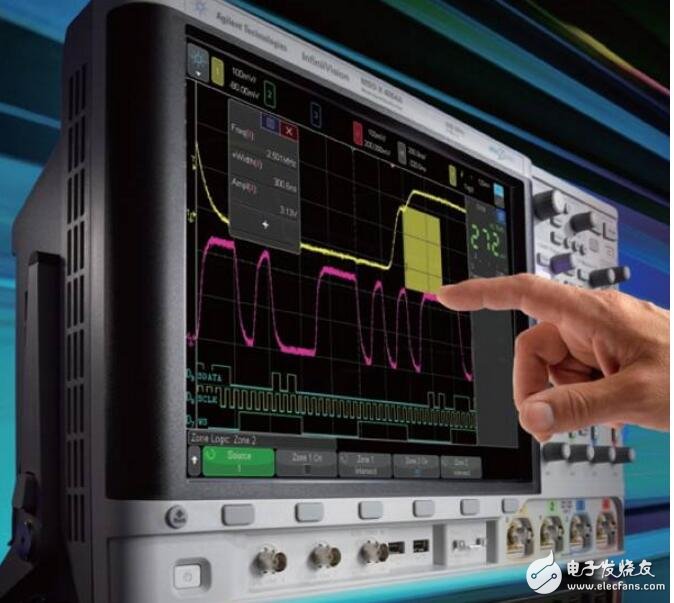

　　示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等以图像形式在阴极射线管荧光屏上显示两个或两个以上参数间的函数关系的电子测量仪器。

　　示波器作用

　　用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。

　　示波器分类及工作原理

　　示波器分为数字示波器和模拟示波器

　　模拟示波器采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子，发射的电子经聚焦形成电子束，并打到屏幕上。屏幕的内表面涂有荧光物质，这样电子束打中的点就会发出光来。

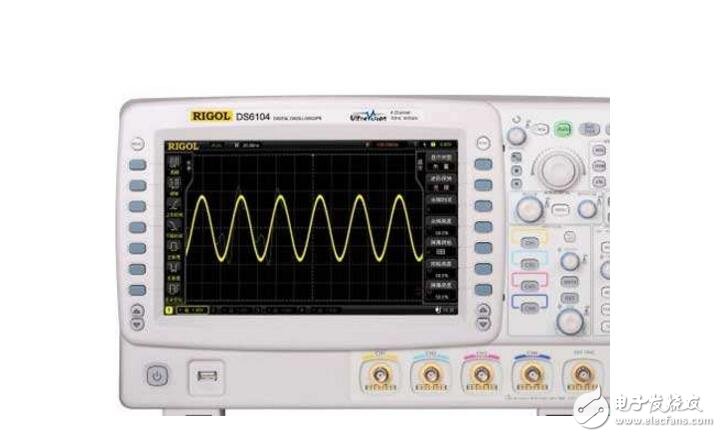

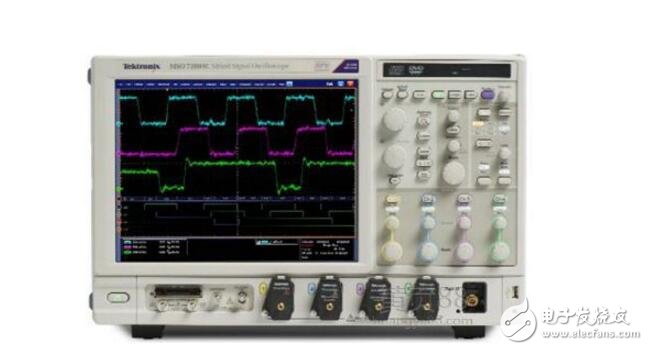

　　数字示波器则是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。还有一些示波器可以提供存储，实现对波形的保存和处理。

　　示波器工作原理

　　利用显示在示波器上的波形幅度的相对大小来反映加在示波器Y偏转极板上的电压最大值的相对大小，从而反映出电磁感应中所产生的交变电动势的最大值的大小。因此借助示波器可以研究感应电动势与其产生条件的关系。

　　示波器存在50Hz的干扰信号原因：

　　示波器的机壳和探头的参考地线都是连接地线的，因此良好的接地是测量干扰的首要条件；示波器参考地线引入的干扰问题，由于普通探头通常都有一段接地线，会与待测点构成一个类似环形天线的干扰路径，引入比较大的干扰，因此要尽量减少这一干扰，可以采用的方法是将探头帽拿掉，不使用探头上引出的地线，而直接使用探头尖端和探头内的地点接触待测点进行测量；

　　1.使用差分测量的方法，消除共模噪声，致远电子有一系列的差分探头，比如ZP1000系列的高压差分探头，主要用于需要高压浮地测量的场合；

　　2.在ZDS2024Plus里提供一键捕获模式，可以过滤信号上叠加的随机噪声。

　　50HZ干扰示波器接地问题及解决步骤

　　1、首先是带宽，这个通常会在探头上写明，多少MHz。如果探头的带宽不够，示波器的带宽再高也是无用，瓶颈效应。

　　2、另外就是探头的阻抗匹配。探头在使用之前应该先对其阻抗匹配部分进行调节。通常在探头的靠近示波器一端有一个可调电容，有一些探头在靠近探针一端也具有可调电容。它们是用来调节示波器探头的阻抗匹配的。如果阻抗不匹配的话，测量到的波形将会变形。调节示波器探头阻抗匹配的方法如下：首先将示波器的输入选择打在GND上，然后调节Y轴位移旋钮使扫描线出现在示波器的中间。检查这时的扫描线是否水平（即是否跟示波器的水平中线重合），如果不是，则需要调节水平平衡旋钮（通常模拟示波器有这个调节端子，在小孔中，需要用螺丝刀伸进去调节。数字示波器不用调节）。

　　然后，再将示波器的输入选择打到直流耦合上，并将示波器探头接在示波器的测试信号输出端上（一般示波器都带有这输出端子，通常是1KHz的方波信号），然后调节扫描时间旋钮，使波形能够显示2个周期左右。调节Y轴增益旋钮，使波形的峰-峰值在1/2屏幕宽度左右。然后观察方波的上、下两边，看是否水平。如果出现过冲、倾斜等现象，则说明需要调节探头上的匹配电容。用小螺丝刀调节之，直到上下两边的波形都水平，没有过冲为止。当然，可能由于示波器探头质量的问题，可能调不到完全无失真的效果，这时只能调到最佳效果了。

　　3、另外就是示波器探头上还有一个选择量程的小开关：X10和X1。当选择X1档时，信号是没经衰减进入示波器的。而选择X10档时，信号是经过衰减到1/10再到示波器的。因此，当使用示波器的X10档时，应该将示波器上的读数扩大10倍（有些示波器，在示波器端可选择X10档，以配合探头使用，这样在示波器端也设置为X10档后，直接读数即可）。当我们要测量较高电压时，就可以利用探头的X10档功能，将较高电压衰减后进入示波器。另外，X10档的输入阻抗比X1档要高得多，所以在测试驱动能力较弱的信号波形时，把探头打到X10档可更好的测量。

　　但要注意，在不甚明确信号电压高低时，也应当先用X10档测一下，确认电压不是过高后再选用正确有量程档测量，养成这样的习惯是很有必要的，不然，哪天万一因为这样损坏了示波器，要后悔就来不及了。经常有人提问，为什么用示波器看不到晶振引脚上的波形？一个可能的原因就是因为使用的是探头的X1档，这时相当于一个很重的负载（一个示波器探头使用&TImes;1档具有上百pF的电容）并联在晶振电路中，导致电路停振了。正确的方法应该是使用探头的X10档。这是使用中应当注意的，即使不停振，也有可能因过度改变振荡条件而看不到真实的波形了。

　　4、示波器探头在使用时，要保证地线夹子可靠的接了地（被测系统的地，非真正的大地），不然测量时，就会看到一个很大的50Hz的信号，这是因为示波器的地线没连好。如果你发现示波器上出现了一个幅度很强的50Hz信号（我国市电频率为50Hz，国外有60Hz的），这时你就要注意下看是否是探头的地线没连好。由于示波器探头经常使用，可能会导致地线断路。检测方法是：将示波器调节到合适的扫描频率和Y轴增益，然后用手触摸探头中间的探针，这时应该能看到波形，通常是一个50Hz的信号。如果这时没有波形，可以检查是否是探头中间的信号线是否已经损坏。然后，将示波器探头的地线夹子夹到探头的探针（或者是钩子）上，再去用手触摸探头的探针，这时应该看不到刚刚的信号（或者幅度很微弱），这就说明探头的地线是好的，否则地线已经损坏。

　　通常是连接夹子那条线断路，通常重新焊上即可，必要时可更换，注意连接夹子的地线不要太长，否则容易引入干扰，尤其是在高频小信号环境下。示波器探头的地线夹子应该要靠近测量点，尤其是测量频率较高、幅度较小的信号时。因为长长的地线，会形成一个环，它就像一个线圈，会感应到空间的电磁场。另外系统中的地线中电流较大时，也会在地线上产生压降，所以示波器探头的地线应该连接到靠近被测试点附近的地上。

　　5、有时顺变脉冲串扰会对示波器造成干扰，造成误触发，可尝试使用示波器的高频抑制触发模式，限制示波器带宽等方法。
