2020年02月09日 | 示波器与示波表有什么不同
2020-02-09 来源：elecfans
示波器的作用及分类
示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测
一般都是分模拟示波器和数字示波器，代表了示波器的两个时代。以前的显像管技术成像，类似于电视机的，波形是绿色，有亮度高低区分的，是模拟示波器。做的比较突出的是日本的，比如岩琦，横河等。
上世纪70年代到80年代开始进入数字示波器时代，代表是美国的安捷伦，泰克，力科等等。从21世纪初开始，台湾固纬、大陆的北京普源、深圳优利德等也开始和国外厂家竞争市场份额，做的还算不错。
数字示波器的自动测量、存储、使用方便、可集成等优势，使得数字替代模拟是大势所趋。 另外有第三种的话，也可以说叫组合示波器，比如北京普源的型号尾数是D的，可以选配一个逻辑分析仪。
还有一种分法，普通示波器是带显示屏的，另有不带示波器，只将其他主要部件放到一个小镍钢盒子里，体积非常小，没屏幕，要连接到电脑上软件使用，叫虚拟示波器。

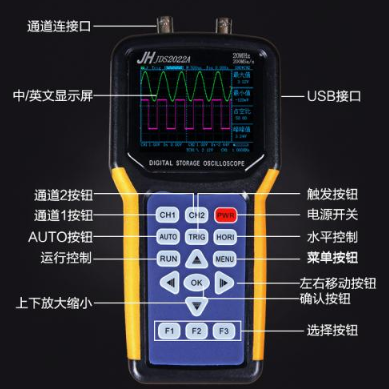

示波表的作用
数字示波表集数字存储示波器、数字式万用表、数字频率计三者功能于一体，是利用嵌入式操作系统、ASIC设计技术、LCD图形显示技术及数字信号处理技术等综合设计的嵌入式仪器系统。
大家知道，数字式万用表是采用2~3次／秒的双积分式A/D为核心芯片，其优点是测量分辨率高，抗干扰能力强，成本低廉，外围电路简单成熟，抗冲击和电路保护完善。缺点是不能采集波形。
采用双积分A/D和高速多路A/D芯片共同组成的数字式万用表电路，一方面保持了传统数字式万用表测量准确等优点，同时将被测信号的波形通过高速A/D取样，送到CPU进行处理，最后将测试结果以数码方式显示并以波形再现出来。
数字示波表能完成信号波形捕获显示及自动计算处理，可提取的信号参数包括峰．峰值、平均值、有效值、频率、周期，还可以测量电阻值、二极管正向压降、开路短路等。可以单手手持操作，携带使用方便、可靠，因而被称为掌上示波表和工业示波器。非常适合用于电器设备的现场安装调试、快速故障诊断排除、设备运行状况监测、日常检查维护以及野外移动作业等。
示波器与示波表的区别
1 、示波表主要是电池供电，示波器一般是220V供电。
2 、示波表通道浮地隔离，示波器一般共地不隔离。
3、示波表电气安全等级比较高一般CAT III 1000V（适合现场使用），示波器一般CAT II 300V（只能适用于单相电的测试情况）。
4、示波表通道直接相互隔离，可以满足同时测试强弱电型号的需求。特别在变频器和马达驱动端测试比较常用。5 示波表一般比较小巧，适合现场使用。
通道越多，可比较的性越好，可以同时观察更多的信号，还可较方便观察6路以下数字电路的逻辑时序。 现在大部分用到2到4个通道，再多就选混合信号示波器，也就是带有逻辑分析功能的示波器。
