2020年02月10日 | 带你了解海德门的秘密武器：超薄PDS近场通讯天线
2020-02-10 来源：爱集微
深圳市海德门电子有限公司（以下简称为“海德门”）主攻无线传输领域天线类产品的研发设计，是目前国内较大的手机内置天线解决方案提供商和制造商，PDS（Printing Direct Structuring，直接印刷制作）天线技术更是领跑全球。PDS是一种印刷天线的工艺，其主要是将导电浆体涂敷到工件表面，然后通过多层印刷导电浆体，以形成导电立体电路。
智能手机会配置近场通讯（Near Field Communication，简称NFC）天线用于近场支付、短距数据传输等，当下智能手机的厚度越来越薄，因此对近场通讯天线的厚度要求也越来越高。
海德门于2019年7月公开了一项超薄的PDS近场通讯天线专利(201711478301.5)，该近场通讯天线结构上具有超薄的特点，可以智能手机等通讯设备的结构要求。其主要包括线圈层，线圈层为由PDS工艺制成的线圈层，通过移印方式将所需图案利用导电浆体印刷到载体上，线圈层的厚度为0.005mm～0.015mm，线圈层上覆还可以进一步设磁性材料层，磁性材料层为铁氧体材料层或者铁氧体磁质柔性材料层。线圈层根据电感量和电阻大小要求确定印制的圈数。
图1
图2
关于该近场通讯天线的具体制作工艺，专利提供了两种方案，线圈层通过PDS工艺印制于通讯设备的壳体上，磁性材料层贴靠所述线圈层；或者，线圈层通过PDS工艺印制于磁性材料层上，磁性材料层贴靠通讯设备的射频电路，设计灵活，无需人力贴合，非常适合工业大量生产。

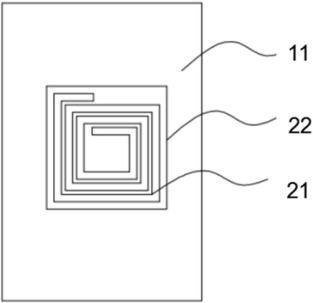

具体地，如图1和图2所示，近场通讯天线形成于通讯设备的壳体11上，为环形的线圈层21是采用PDS工艺技术，使用导电浆体结合油墨的形式，直接移印到磁性材料层22上或者通讯设备壳体11内侧，然后磁性材料层22的背胶面贴靠射频电路12。射频电路12提供交变电流到PDS工艺的线圈层21上，从而形成了闭合回路的环形交变电流，在磁性材料层22的作用下，该交变电流将会在垂直电流环路方向上形成较强的磁场，即通过该磁场同外界进行近场通讯。
