本期主要介绍单片机核心--CPU的架构、组成及运作方式。

架构之争

目前微型计算机系统的架构主要有X86、MIPS、ARM、PowerPC、SPARC这几种，但市场上最常见的还是X86和ARM架构的，我们接下来以这两种为例了解下微型计算机体系结构，至于剩下几种如果读者有兴趣就只能自行百度了(任天堂、索尼PS、摩托罗拉了解一下)。

在了解X86和ARM架构之前，我们先介绍下复杂指令集CISC(Complex InstucTIon Set Computer)和精简指令集RISC(Reduced InstrucTIon Set Computer)。上期我们说过CPU运行是通过取指令完成的，根据CPU可执行指令我们分成CISC和RISC两种。

1. CISC: 机器指令复杂，这就使得硬件设计逻辑也极其复杂，晶体管数量庞大，为了进行高效运算，需要较长的流水线(下面会介绍)、复杂的分支预测机构、多级Cache、支持超线程虚拟化等。

2. RISC: 指令集数量少，指令简单，硬件逻辑简单，功耗比较低，适合移动平台应用。

X86架构是CISC的代表，目前由Intel主导，比较有名的PenTIum、Core都是这种架构。而ARM则是RISC的代表，这种架构的知识产权掌握在ARM公司手中(他们只卖知识产权，具体芯片根据不同生产厂家会有所不同)，目前比较常见的用于移动手机端像是苹果三星华为，还有嵌入系统，比较常见的有树莓派，STM32用的当然也是这种架构。

ARM市场

ARM家族中最经典的是ARM7、ARM9、ARM11，虽然现在市场上还有，但已经有要被取代的趋势，而接手市场的则是下面三个系列：

1. Cortex-M系列：为单片机驱动系统提供的低成本优化方案，应用于传统的微控制器、智能传感器等，主流的有M0、M1、M3、M4。

2. Cortex-A系列：针对开放式操作系统的高性能处理器(如Android、Linux等)，主要用于智能手机、数字电视等。

3. Cortex-R系列：针对实时系统，满足实时性需求，用于汽车的制动系统等。

CPU组成

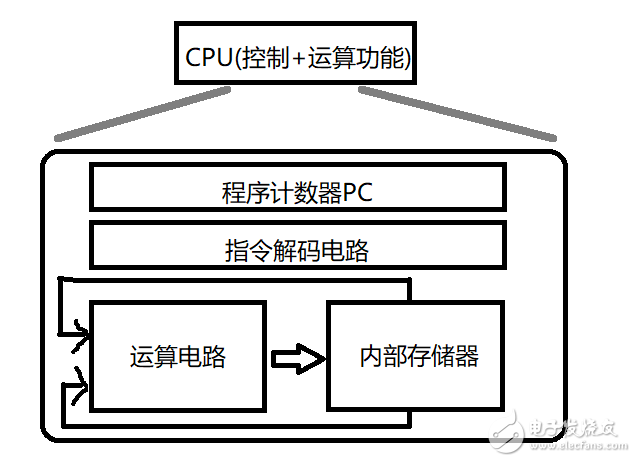

CPU由两部分构成，EU(ExecuTIon Unit)和BIU(Bus Interface Unit)，其中EU负责指令执行，而BIU主要是利用总线与存储器、I/O相连完成数据读写。CPU中主要包括上图中几个模块(不包括总线连接部分)：

1. 程序计数器PC：CPU读取指令时需要知道指令在存储器中的存放地址，PC就是用来存储指令地址的寄存器。通常情况下它是按1递增设计的，当CPU执行一条指令的时候，PC会自动加一指向下一条需要执行的指令(实际上不是加一，但是大多数情况程序是顺序执行的)。程序计数器PC决定了指令执行的顺序，所以这个寄存器的值是不可以外部随意修改的。

2. 指令解码电路：由于存储器存放数据是按照二进制存放的，所以需要解码电路将机器码转化为运算电路可用的命令。

3. 运算电路：运算电路被称为ALU(Arithmetic and Logic Unit)，能完成加法乘法等算术运算，也能进行AND、OR等逻辑运算。

4. 内部寄存器：内部寄存器是存储临时信息的场所。包括存储运算结果的通用寄存器，也有一些特殊的寄存器，比如说存储运算标志的标志寄存器等。事实上，运算电路在进行运算时并不是完全在内存中进行，而是将数据复制到通用寄存器中在进行的。

上面这张图是经典的X86架构(8086处理器)的CPU结构图(没有找到比较详细的ARM架构的结构图。。)。图中的IP其实就是程序计数器PC，在实际的CPU中并没有寄存器叫做PC，PC只是代表一种功能，程序计数器在X86中叫做IP，而在ARM则由寄存器R15实现此项功能。

CPU工作原理

我们来举个例子说明CPU工作流程：

LDR R1, 0x0001    ;LDR为读内存命令，将内存中地址0001的内容存到寄存器R1中

LDR R2, 0x0002    ;将内存0002的内容读到R2中

ADD R1, R1, R2    ;将R1与R2的值相加，结果存在R1中

下面是代码段和数据段存放的内容(数据段和代码段二者共用存储器，实际存放地址一般由段首地址与段内偏移地址共同确定，这里我们认为Code和Data分别表示代码段和数据段段首地址，表格中为偏移地址)：

程序执行过程：

• 第一步：CPU读取当前PC指向地址即代码段0001的指令内容，经过解码电路解码，CPU从数据段0001地址读出内容3存入R1，PC自动加一变成0002。

  结果：R1-->3,PC-->0002

• 第二步：CPU读取代码段0002的指令内容，解码后，CPU读取数据段0002的内容4存入寄存器R2，PC加一变成0003。

  结果：R2-->4,PC-->0003

• 第三步：CPU读取0003的指令，将R1的内容与R2相加，结果存入R1。

  结果：R1-->7,PC-->0004

CPU工作原理大致就是这样。

CPU指令执行模式

CPU指令执行有两种模式，流水线执行模式和乱序执行模式。这两种模式同时存在于CPU中，以流水线为主，但是为了提高CPU中电路的工作效率，引入乱序执行模式。目前X86架构在乱序执行方面领先于ARM架构。

一般情况下，在EU执行上一个周期BIU取的指令的同时，BIU取下一条指令存放于指令队列中。如果EU需要总线完成如读取存储器数据的任务时，则给出命令，使得BIU在下个周期不取指令，通过总线获取数据给EU完成上个指令，之后恢复正常流水线。乱序执行在这里就不具体介绍了，主要是将不需要当前运算电路的命令同时执行，以提高效率，具体实现方式只能由读者自行百度了。

本期内容就到这里了，下一期会介绍存储器以及读写内存时CPU与存储器的时序配合。
