2020年02月19日 | STM8L152的LCD模块原理及驱动

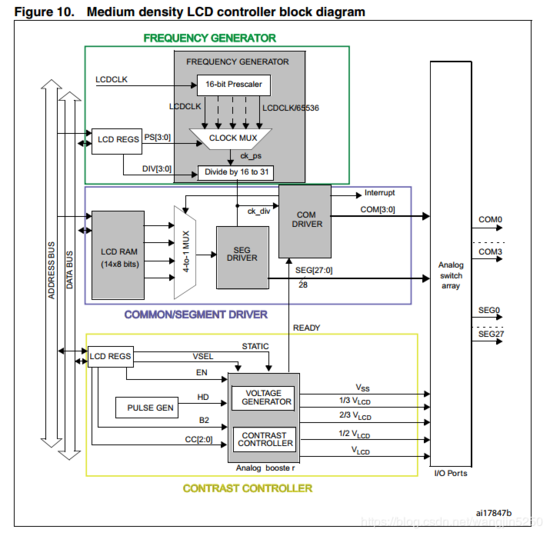

STM8L182内部集成了一个高达320个像素LCD的驱动模块。框图如下：

1. 配置LCD的时钟源、分频比、占空比、偏移电压、启用LCD端口复用功能、清晰度，并使能LCD功能。

void LCD_Config(void)

{

    /* Enable RTC CLK */

    CLK_PeripheralClockConfig(CLK_Peripheral_RTC, ENABLE);

    /* Enable RTC CLK */

    CLK_PeripheralClockConfig(CLK_Peripheral_LCD, ENABLE);

    /* Choice CLK Source, HSI_Freq = 16M, RTC_Freq = 500Khz*/

    CLK_RTCClockConfig(CLK_RTCCLKSource_HSI,CLK_RTCCLKDiv_32);

    /* Frequence = 500K/(32+16)  Frame_Freq = Frequence/Duty = 60Hz */

    LCD_Init(LCD_Prescaler_32, LCD_Divider_16, LCD_Duty_1_8,

    LCD_Bias_1_3, LCD_VoltageSource_External);

    /* Enable PM */

    LCD_PortMaskConfig(LCD_PortMaskRegister_0, 0xFF);

    LCD_PortMaskConfig(LCD_PortMaskRegister_1, 0x0F);

    LCD_PortMaskConfig(LCD_PortMaskRegister_2, 0x00);

    LCD_PortMaskConfig(LCD_PortMaskRegister_3, 0x00);

    LCD_PortMaskConfig(LCD_PortMaskRegister_4, 0x00);

    LCD_PortMaskConfig(LCD_PortMaskRegister_5, 0x00);

    /*  LCD_Contrast_Level_7: Medium Density / High Density Maximum Voltage = 3.30V / 3.51V */

    LCD_ContrastConfig(LCD_Contrast_Level_7);

   /* No dead time */

    LCD_DeadTimeConfig(LCD_DeadTime_0);

   /* LCD_PulseOnDuration_7: Pulse ON duration = 7/CLKprescaler */

    LCD_PulseOnDurationConfig(LCD_PulseOnDuration_7);

    LCD_Cmd(ENABLE);

}

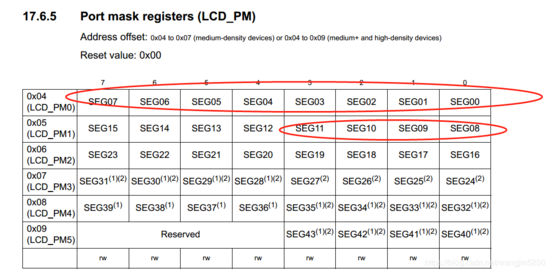

其中LCD_PortMaskRegister: The LCD register index in the port mask matrix.相关的寄存器为：

只用到12个SEG，置位PM0的8位和PM1的低4位。

2. 关闭、打开、清屏操作

void LCD_OFF(void)

{

 CLK_PeripheralClockConfig(CLK_Peripheral_RTC, DISABLE);

 CLK_PeripheralClockConfig(CLK_Peripheral_LCD, DISABLE);

}

void LCD_ON(void)

{

 CLK_PeripheralClockConfig(CLK_Peripheral_RTC, ENABLE);

 CLK_PeripheralClockConfig(CLK_Peripheral_LCD, ENABLE);

}

void LCD_Clear(void)

{

  uint8_t i=0;

  for(i=0;i  {LCD_PageSelect(LCD_PageSelection_FirstPage);

    LCD->RAM[i]=0;

  LCD_PageSelect(LCD_PageSelection_SecondPage);

   LCD->RAM[i]=0;}

}

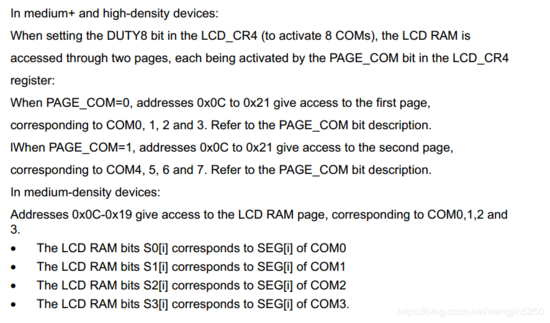

在LCD_Clear()；函数中，因为项目中用到8个COM，所以有2个Page（LCD_PageSelection_FirstPage，LCD_PageSelection_FirstPage）。

3. 配置好LCD的相关寄存器，往LCD的RAM里面写数据。

例如这样一块屏：

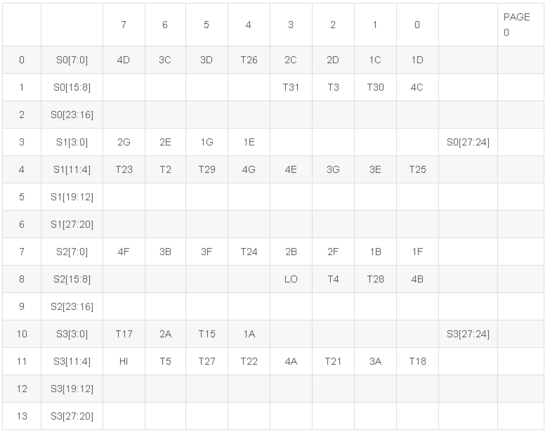

根据规格书，的出对应的RAM列表

#define  a       0x01

#define  b       0x02

#define  c       0x04

#define  d       0x08

#define  e       0x10

#define  f        0x20

#define  g       0x40

#define NONE      0x00

const unsigned int LCD_MODEL[]=

{

  {a+b+c+d+e+f},               //0

  {c+b},                               //1

  {a+b+d+e+g},                   //2

  {a+c+b+d+g},                   //3

  {c+b+f+g},                        //4

  {a+c+f+d+g},                    //5

  {a+c+e+f+d+g},                //6

  {a+c+b},                           //7

  {a+c+e+b+f+d+g},            //8

  {a+c+b+f+d+g},                //9

}

/**

   * 假如显示0，0对应的值的二进制位01111111，通过对比表中的位置，进行移位赋值操作

   */

void Display_LCD_Num(u8 NUM)

{

    LCD_PageSelect(LCD_PageSelection_FirstPage);

    /* 清除C、D段位的显示 */

    LCD->RAM[LCD_RAMRegister_0]&=(~0x03);

    /* 写入C、D段位的值 */

    LCD->RAM[LCD_RAMRegister_0]|=(((LCD_MODEL[Data]>>1)&0x02)+((LCD_MODEL[Data]>>3)&0x01));

    /* 清除G、E段位的显示 */

    LCD->RAM[LCD_RAMRegister_3]&=(~0x30);

    LCD->RAM[LCD_RAMRegister_3]|=(((LCD_MODEL[Data]>>1)&0x20)+((LCD_MODEL[Data])&0x10));

     /* 清除B、F段位的显示 */

    LCD->RAM[LCD_RAMRegister_7]&=(~0x03);

    LCD->RAM[LCD_RAMRegister_7]|=((LCD_MODEL[Data]&0x02)+((LCD_MODEL[Data]>>5)&0x01));

    /* 清除A段位的显示 */

    LCD->RAM[LCD_RAMRegister_10]&=(~0x10);

    LCD->RAM[LCD_RAMRegister_10]|=((LCD_MODEL[Data]<<4)&0x10);  //A

}
