2020年03月15日 | 8x8LED点阵显示数字和汉字
2020-03-15 来源：eefocus

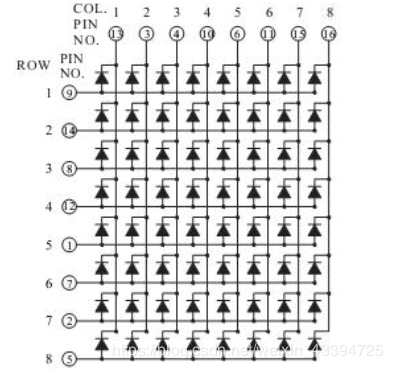

8x8LED点阵原理

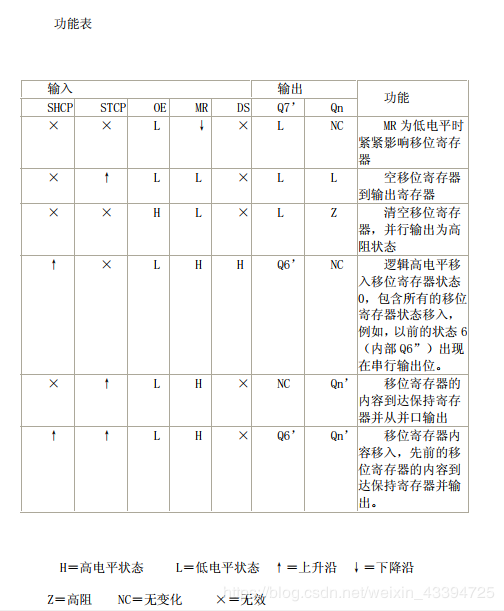

当 MR 为高电平，OE 为低电平时，数据在 SHCP 上升沿进入移位寄存器，在
STCP 上升沿输出到并行端口。

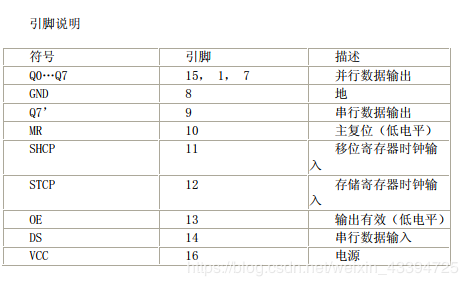

74595 的数据端：
QA–QH: 八位并行输出端，可以直接控制数码管的 8 个段。
QH’: 级联输出端。我将它接下一个 595 的 SI 端。
SI: 串行数据输入端。74595 的控制端说明：
/SCLR(10 脚): 低点平时将移位寄存器的数据清零。通常我将它接 Vcc。
SCK(11 脚)：上升沿时数据寄存器的数据移位。 QA–>QB–>QC–>…–>QH；下
降沿移位寄存器数据不变。（脉冲宽度： 5V 时，大于几十纳秒就行了。）
RCK(12 脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄
存器数据不变。通常我将 RCK 置为低点平，当移位结束后，在 RCK 端产生一
个正脉冲（ 5V 时，大于几十纳秒就行了。我通常都选微秒级），更新显示数据。
# include #include typedef unsigned int u16; typedef unsigned char u8; sbit SER=P3^4; sbit CLK=P3^5; sbit SRCLK=P3^6; u8 code ledwidth[][8]={{0x00,0x00,0x3e,0x41,0x41,0x41,0x3e,0x00}, //0 {0x00,0x00,0x00,0x00,0x21,0x7f,0x01,0x00}, //1 {0x00,0x00,0x27,0x45,0x45,0x45,0x39,0x00}, //2 {0x00,0x00,0x22,0x49,0x49,0x49,0x36,0x00}, //3 {0x00,0x00,0x0c,0x14,0x24,0x7f,0x04,0x00}, //4 {0x00,0x00,0x72,0x51,0x51,0x51,0x4e,0x00}, //5 {0x00,0x00,0x3e,0x49,0x49,0x49,0x26,0x00}, //6 {0x00,0x00,0x40,0x40,0x40,0x4f,0x70,0x00}, //7 {0x00,0x00,0x36,0x49,0x49,0x49,0x36,0x00}, //8 {0x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00}, //9 {0x00,0x00,0x7F,0x48,0x48,0x30,0x00,0x00}, //P {0x00,0x00,0x7F,0x48,0x4C,0x73,0x00,0x00}, //R {0x00,0x00,0x7F,0x49,0x49,0x49,0x00,0x00}, //E {0x00,0x00,0x3E,0x41,0x41,0x62,0x00,0x00}, //C {0x00,0x00,0x7F,0x08,0x08,0x7F,0x00,0x00}, //H {0x00,0x00,0x00,0xFF,0xFF,0x00,0x00,0x00}, //I {0x00,0x7F,0x10,0x08,0x04,0x7F,0x00,0x00}, //N {0x00,0x12,0x14,0x78,0x14,0x12,0x00,0x00}, //大 {0x00,0x08,0x12,0x01,0xFF,0x00,0x10,0x08}, //小 {0x7F,0x41,0x5D,0x55,0x5D,0x41,0x7F,0x00}, //回 {0x7C,0x48,0x48,0xFF,0x48,0x48,0x7C,0x00}}; //中 u16 ledlength[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; void delay_ms(u16 i) { while(i--); } void send(u8 n) { u8 i; CLK=0; SRCLK=0; for(i=0;i<8;i++) { SER=n>>7; n<<=1; SRCLK=0; SRCLK=1; } CLK=1; } int main() { u16 n,i,j=0; while(1) { for(i=0;i<100;i++) { for(n=0;n<8;n++) { P0=ledlength[n]; send(ledwidth[j][n]); delay_ms(50); P0=0xff; send(0x00); } } j++; j%=21; } return 0; }
