2020年03月16日 | 示波器的基本组成及原理
2020-03-16 来源：eefocus
图显电信示波器，观察波形测周期，
测量信号分几种，超低、普通、高频的，
观察两信用双踪，同屏比较好分析，
电路结构有不同，晶体、集成与电子，
测量功能来分类，数字记忆与模拟，
显示器件有区分，液晶、电脑、CRT。
通用示波器组成，直偏放大、显示屏，
平偏锯齿波发生，同步触发图像清。
示波器的种类。示波器是一种能将电信号用图形方式显电信示波器，ATmega32A-AU观察波形测周示出来的电子测量仪器。它不仅能观察到电信号的波形，而且能定量地测期，测量信号; 量电信号的各种参数，例如测量电信号的幅度、周期、相位等。
示波器根据内部结构或使用领域以及测量范围等可以进行分类，此外普通、高频的;;; 还有一些用于特殊环境的示波器。
根据测量信号的范围分类，可分为如下几种：
①超低频示波器，适合于测量超低频信号；
②普通示波器，适合于测量中频信号；
③高频示波器和超高频示波器，适合于测量高频( 100MHz)和超高频(1000MHz)信号。

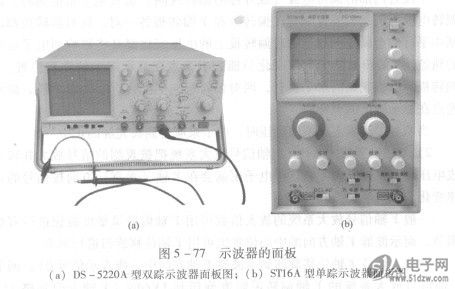

按显示信号的数量来分，有单垛示波器（只显示一个信号）、双踪示观察波器（可同时显示两个信号），还有多踪示波器，可同时显示多个信号的从电路结构来分，有电子管示波器、晶体管示波器和集成电路示波器。
从测量功能来分，有模拟示波器和数字式记忆示波器。数字式记忆示; 凑感萄电子，波器是将测量的信号数字化以后暂存在存储器中，然后再从存储器中读出显示在示波管上。在测量数字信号的场合经常使用，便于观察数字数据信号的波形和信号内容。
示波器从波形显示器件来分，有阴极射线管( CRT)示波器、彩色液; 藜舄、鹰敝晶显示器和用电脑彩色监视器做成的示波器。
为适应测量电视信号的特点，示波器生产厂家专门生产了同步示波器，在示波器电路中设有与电视的行、场信号同步的电路，在控制面板上专门设置了选择电视行或电视场的键钮，以便在观测电视信号时，信号波形稳定。
