2020年03月31日 | 单片机ADC采样算法----卡尔曼滤波

2020-03-31 来源：eefocus

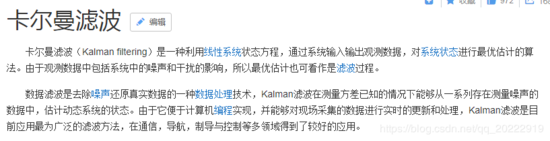

关于卡尔曼滤波，看看百度百科上的定义

算法的核心思想是,根据当前的仪器"测量值" 和上一刻的 "预测量" 和 "误差",计算得到当前的最优量.

再预测下一刻的量, 里面比较突出的是观点是. 把误差纳入计算, 而且分为预测误差和测量误差两种.通称为噪声. 还有一个非常大的特点是,误差独立存在, 始终不受测量数据的影响。

下来先了解一个卡尔曼滤波中几个参数的含义：概率（Probability），随即变量（Random Variable），高斯或正态分配（Gaussian Distribution）还有State-space Model等等。

关于卡尔曼公式的含义及推导，网上已经有很多文章了，这里不在赘述，直接看C代码的实现。

R值固定，Q值越大，代表越信任测量值，Q值无穷大，代表只用测量值。

Q值越小，代表越信任模型预测值，Q值为0，代表只用模型预测值。

//参数一

float KalmanFilter( float inData )

{

static float prevData = 0; //上一个数据

static float p = 10, q = 0.001, r = 0.001, kGain = 0; // q 控制误差 r 控制响应速度

p = p + q;

kGain = p / ( p + r ); //计算卡尔曼增益

inData = prevData + ( kGain * ( inData - prevData ) ); //计算本次滤波估计值

p = ( 1 - kGain ) * p; //更新测量方差

prevData = inData;

return inData; //返回估计值

}

现在测试一下卡尔曼滤波的效果，通过函数发生器产生一个锯齿波，送到单片机的AD口，单片机读取采集到的AD数据后，经过卡尔曼滤波算法，然后将采样的数据和滤波后的数据通过串口发生出来，并在串口波形显示软件上显示。

void main( void )

{

while( 1 )

{

val1 = ReadVol_CH3(); //读取AD采样数据

dat = ( float )val1;

dat = KalmanFilter( dat ); //卡尔曼滤波

printf("A%drn",val1); //打印结果

printf("B%2frn",dat);

}

现在看一下滤波的结果

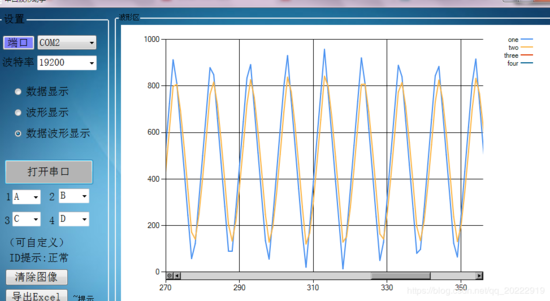

蓝色曲线为原始采样的数据曲线，橙色曲线为经过卡尔曼滤波后的曲线。

下面改变Q和R的值在测试一下滤波效果。

修改后的参数如下

//参数二

unsigned long kalman_filter( unsigned long ADC_Value )

{

float LastData;

float NowData;

float kalman_adc;

static float kalman_adc_old = 0;

static float P1;

static float Q = 0.0003;

static float R = 5;

static float Kg = 0;

static float P = 1;

NowData = ADC_Value;

LastData = kalman_adc_old;

P = P1 + Q;

Kg = P / ( P + R );

kalman_adc = LastData + Kg * ( NowData - kalman_adc_old );

P1 = ( 1 - Kg ) * P;

P = P1;

kalman_adc_old = kalman_adc;

return ( unsigned long )( kalman_adc );

}

测试波形

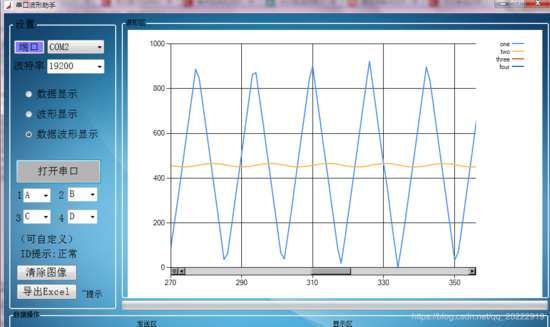

蓝色曲线为原始采样的数据曲线，橙色曲线为经过卡尔曼滤波后的曲线。

和第一次测试的波形图对比后可以发现，第二次经过卡尔曼滤波后的波形变化非常大，参数改变后锯齿波被滤成接近于直线了。

可以看到不同的R、Q值会对测量结果有很大的影响。

Q:过程噪声，Q增大，动态响应变快，收敛稳定性变坏

R:测量噪声，R增大，动态响应变慢，收敛稳定性变好

具体各个参数的如何选择，只有在应用中根据测量结果，自己慢慢调整。目前还没有找到权威的资料来讲解这些参数如何选择。
