2020年08月31日 | STM8L探索套件学习笔记-GPIO端口操作(一)

2020-08-31 来源：eefocus

STM8与STM32一样提供了固件库函数，方便用户快速开发，不需要花费很多时间去查寄存器。不过没有STM32的库完善，给的说明文档是chm格式的，名字是stm8l15x_stdperiph_lib_um.chm，这个官网有下载，今天按照官方给的模板自己做个模板文件夹，方便后期的移植，这样就不要再重复设置了。首先我们看看GPIO模块，在用固件库之前先了解下GPIO里面的大体的寄存器，方便后期使用固件库。缺点是你所以输入的参数都会检测是否符合规范，必须得按照库函数里面定义的参数写。

GPIO寄存器有：输出寄存器（ODR），输入寄存器（IDR），方向寄存器（DDR），控制寄存器1（CR1）和控制寄存器2（CR2）.后面三个寄存器组和可以配置为8种GPIO的模式，如下图：

而固件库函数给出了8中模式，在上面的基础上加入了输出高/输出低电平的状态。

GPIO_Mode_In_FL_No_IT浮空输入无中断	Input floating, no external interrupt
GPIO_Mode_In_PU_No_I上拉输入无中断	Input pull-up, no external interrupt
GPIO_Mode_In_FL_IT浮空输入有中断	Input floating, external interrupt
GPIO_Mode_In_PU_IT上拉输入有中断	Input pull-up, external interrupt
GPIO_Mode_Out_OD_Low_Fast 开漏-输出低-高速	Output open-drain, low level, 10MHz
GPIO_Mode_Out_PP_Low_Fast 推挽-输出低-高速	Output push-pull, low level, 10MHz
GPIO_Mode_Out_OD_Low_Slow 开漏-输出低-低速	Output open-drain, low level, 2MHz
GPIO_Mode_Out_PP_Low_Slow 推挽-输出低-低速	Output push-pull, low level, 2MHz
GPIO_Mode_Out_OD_HiZ_Fast 开漏-输出高阻-高速	Output open-drain, high-impedance level, 10MHz
GPIO_Mode_Out_PP_High_Fast 推挽-输出高-高速	Output push-pull, high level, 10MHz
GPIO_Mode_Out_OD_HiZ_Slow 开漏-输出高阻-低速	Output open-drain, high-impedance level, 2MHz
GPIO_Mode_Out_PP_High_Slow 推挽-输出高-低速	Output push-pull, high level, 2MHz

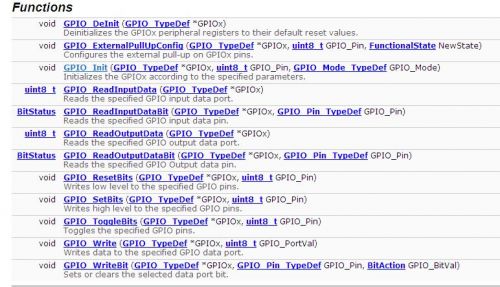

其他的一些函数可以参考固件库：

下面是GPIO操作的应用，GPIO写操作---板上的两个LED灯闪烁的代码
void main(void)
{
/* Infinite loop */
GPIO_Init(LED1_PORT, LED1_PIN, GPIO_Mode_Out_PP_Low_Fast);
GPIO_Init(LED2_PORT, LED2_PIN, GPIO_Mode_Out_PP_Low_Fast);
while (1)
{
GPIO_ToggleBits(LED1_PORT, LED1_PIN);
Delay(0xFFFF);
GPIO_ToggleBits(LED2_PORT, LED2_PIN);
Delay(0xFFFF);

}
}
GPIO读操作---查询按键点亮LED
void main(void)
{
/* Infinite loop */
GPIO_Init(LED1_PORT,LED1_PIN,GPIO_Mode_Out_PP_Low_Fast);
//输出低电平-高速10M
GPIO_Init(KEY_PORT,KEY_PIN,GPIO_Mode_In_FL_No_IT);
//输入浮空-无中断
while (1)
{
if(GPIO_ReadInputDataBit(KEY_PORT,KEY_PIN))
GPIO_WriteBit(LED1_PORT,LED1_PIN,RESET);
else
GPIO_WriteBit(LED1_PORT,LED1_PIN,SET);
}
}
