2020年09月23日 | 基于MSP430F169的多路电阻测量系统
2020-09-23 来源：elecfans
针对实际测量工作中经常遇到的多路电阻难以测量的问题，设计了一种新型的多路电阻测量系统。该系统使用2个MSP430F169单片机协调工作，提高了测量的精确度和稳定性。从机负责数据的测量、采集、计算与分析，主机负责储存、控制、显示以及和上位机的通信。系统结构紧凑具有低功耗、高精度、便携式等特点，特别适用于工作现场测量。系统的设计也为双处理器系统的研究打下了基础。
1 多路电阻测量系统简介
1．1 MSP430单片机
MSP430系列单片机是美国德州仪器(TI)推出的一种16位超低功耗单片机。该系列单片机具有运算能力强，片内外设丰富，低电压，超低功耗，速度快，效率高等特点。其电源电压采用1．8～3．6 V低电压，RAM数据保持方式下耗电仅为0．1μA，活动模式耗电250μA／MIPS，I／O输入端口的最大漏电流仅为50 nA，单片机系统有一种活动模式和5种低功耗模式，并且各种模式间可以自由切换。采用矢量中断，支持十多个中断源，并可任意嵌套，用中断请求将CPU唤醒只需6μs。具备精简指令集合和较高的处理速度，大量的片内寄存器可以参加运算。有丰富的I／O接口，支持JATG在线编程和调试。其中，MSP430F169单片机集了64 KB的FLASH ROM和2 KB的RAM，在多数应用场合无需为处理器另外扩展ROM，也无需扩展RAM，片内具有双通道的串行数据接口(USART模块)，可以实现UART，SPI和I2C三种通信模式。双单片机之间采用USART0串行通信模块实现I2C主从式通信，可以使系统通信简单高效。
1．2 系统框图

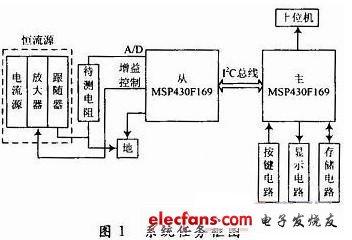

本系统为基于双MSP430F169单片机多路电阻测量系统。使用2个MSP430F169单片机协调工作，从机MSP430F169利用自带的8路A／D通道实现多路数据的测量、采集并对所采集的数据进行计算与分析，主机MSP430F169负责储存、控制、显示以及和上位机的通信。利用MSP430F169单片机的固有的USART模块，采用I2C总线进行串行通信，实现处理器之间的命令控制和数据交换。电阻测量电路采用恒流源测量电阻，将待测电阻接入恒流源电路，对电阻两端施加恒定电流，在电阻两端形成稳定的压降。由于电阻两端输出的电压值比较小，需要通过放大电路对电压进行放大。通过单片机自带的A／D接口对待测电压进行采集，由欧姆定律算出相应的阻值，再除以放大倍数，即可得到待测小电阻的阻值。系统框图如图1所示。
2 硬件电路的设计
系统硬件电路主要由从单片机恒流源电路和主单片机电路组成，主单片机电路部分主要实现控制、显示、存储、与上位机通信等功能，硬件电路比较简单限于篇幅不再累述。从单片机恒流源电路主要由电流源电路、放大器电路和跟随器电路组成。以下着重对系统的从单片机恒流源电路的设计进行介绍。
2．1 电流源电路设计

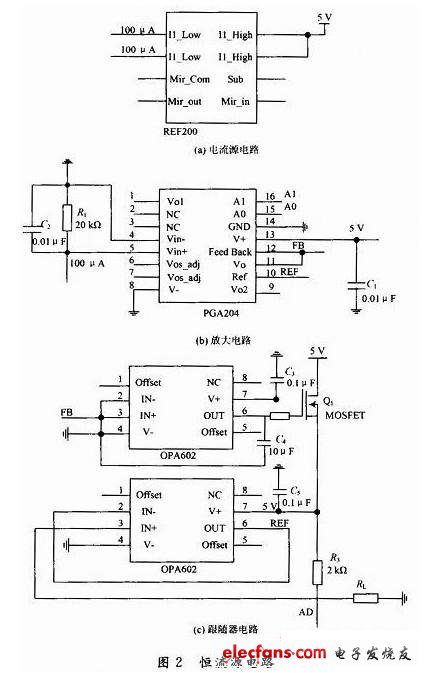

电阻测量的精度取决于恒流源的精度和稳定性和放大器的稳定性。本文系统中电流源电路采用BURRBROWN公司的REF200高精度电流源实现。该芯片内集成了2个100μA的恒流源和一个镜像电流源。其最大特点是提供的电流精度高(100±0．5)μA。使用方便，只需在芯片的管脚7或者管脚8加上2．5～40 V之间的任何一个电压。即可在管脚1或者管脚2上分别输出100μA的电流。使用灵活，通过不同的连接方式还可以实现50μA，200μA，300 μA，400μA的电流输出。本文系统要实现8路电阻测量，因而需要提供8路稳定电流。系统使用4片REF200芯片，每个芯片提供2路100μA的电流源实现8路电流输出。每个芯片的硬件电路如图2(a)所示。
