2020年12月08日 | Cortex M3存储器映射

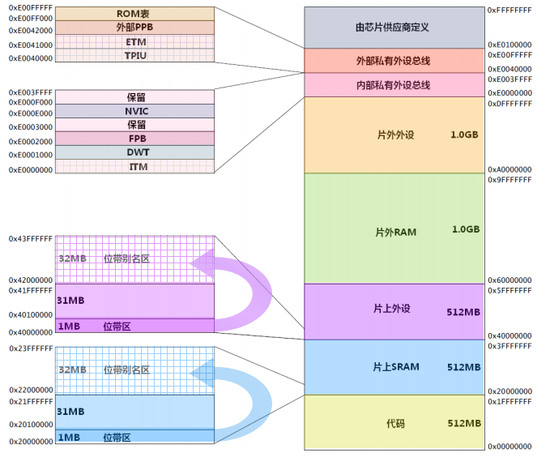

CM3的地址空间是 4GB, 程序可以在代码区，内部 SRAM 区以及外部 RAM 区中执行。但是因为指令总线与数据总线是分开的，最理想的是把程序放到代码区，从而使取指和数据访问各自使用自己的总线，并行不悖。

1、代码区

存放指令和数据，取指通过指令码（ICode）总线，数据访问借助数据码（DCode）总线。

2、片上SRAM

内部SRAM 区的大小是 512MB，用于让芯片制造商连接片上的 SRAM，这个区通过系统总线来访问。在这个区的下部，有一个 1MB 的区间，被称为“位带区”。该位带区还有一个对应的、 32MB 的“位带别名(alias)区”，容纳了 8M 个“位变量”（对比 8051 的只有 128 个位变量）。位带区对应的是最低的 1MB 地址范围，而位带别名区里面的每个字对应位带区的一个比特。位带操作只适用于数据访问，不适用于取指。通过位带的功能，可以把多个布尔型数据打包在单一的字中，却依然可以从位带别名区中，像访问普通内存一样地使用它们。位带别名区中的访问操作是原子的。

3、片上外设

512M由片上外设（的寄存器）使用。这个区中也有一条 32MB 的位带别名，以便于快捷地访问外设寄存器，用法与内部 SRAM 区中的位带相同。

4、2个1G空间

分别用于连接外部 RAM 和外部设备，它们之中没有位带。两者的区别在于外部 RAM 区允许执行指令，而外部设备区则不允许。

5、最后0.5G

包括了系统级组件，内部私有外设总线 s，外部私有外设总线 s，以及由提供者定义的系统外设。

私有外设总线有两条：

AHB 私有外设总线，只用于CM3内部的AHB外设，它们是：NVIC, FPB, DWT和ITM。

APB 私有外设总线，既用于CM3内部的APB设备，也用于外部设备（这里的“外部”是对内核而言）。CM3允许器件制造商再添加一些片上APB外设到APB私有总线上，它们通过APB接口来访问。

Cortex M3 存储器映射移植
